[2012/08/17]

くるくるハンドル

ハンドルは当初普通のバーハンにする予定でしたが、たまたまモンキー純正のくるくるハンドルを入手したのでこれを使うことにしました。
しかし、ここから試行錯誤の戦いとなってしまいました。

使わなかったシリーズ

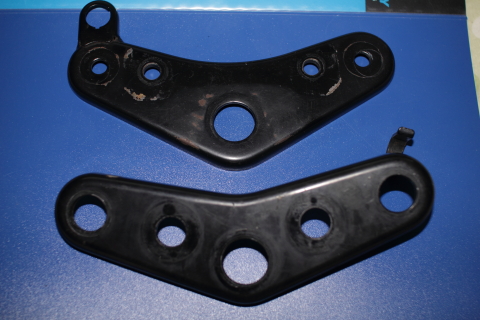

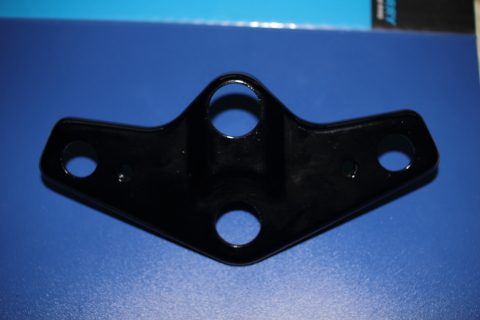

	上がモンキー純正トップブリッジ。 これは買ってきたくるくるハンドルについていたものです。 はじめNSRのステム幅とオフセットに合わせて穴をあけ直そうとしたのですが、精度が出せず挫折しました。 下がモンキーR（バーハン用だからRTかな？）純正トップブリッジ。 どっかでモンキーRのトップブリッジとNSRのトップブリッジに互換性があると見たので入手したのですが合いませんでした。
	仕方ないのでNSRトップブリッジを加工する方法を選んだのですが、手持ちのものがキレイ過ぎてどうも手を出す気が起きません。

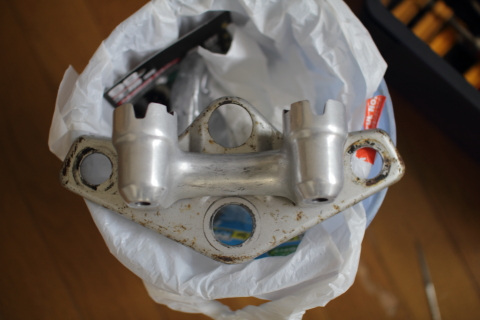

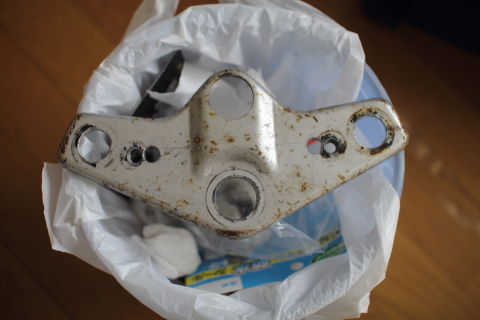

ということで入手してきたボロトップブリッジ。
これだったらいくらでも切っても気が引けないのでいい感じです。

まずは表面

まずは表面の加工ををしてトップブリッジが乗るようにします。

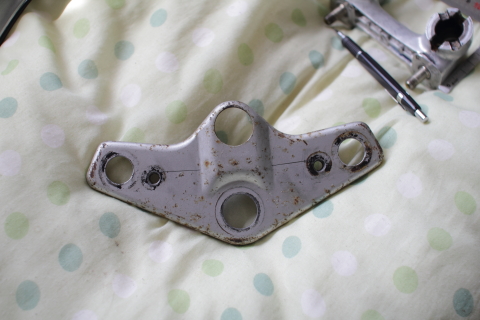

	くるくるハンドルステーのねじ間は10センチなので、まずはトップブリッジに10センチ幅の穴を開けます。
	イメージ的にはこのように乗る感じですが、トップブリッジ中央部の盛り上がりが邪魔してぴったりつきません。

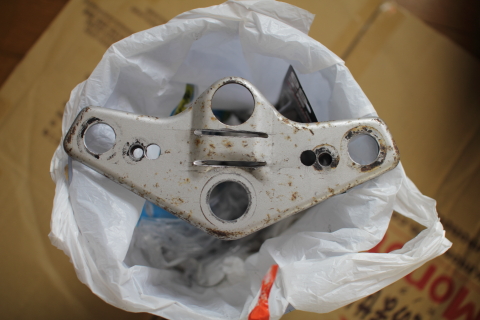

	まずは破壊王のディスクグラインダーで横方向に切り込みを入れます。 縦方向は短いためグラインダーは使えず手で切るしかありません。

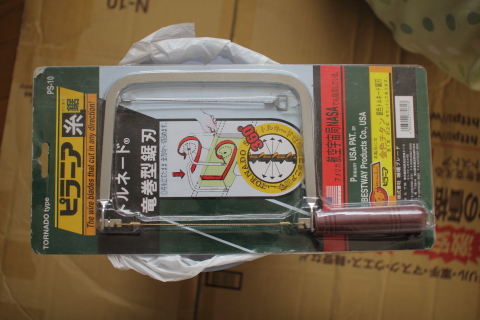

	５年位前に買ったものですがこれで切ります。 赤い部分に注目 「アメリカ航空宇宙局NASAでも採用している」 NASAですよ、ＮＡＳＡ なので当時何も考えずこれを選択しました。

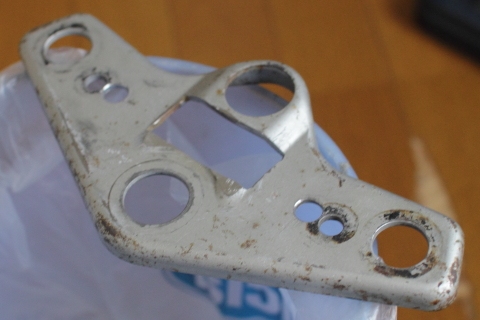

	NASAでもなかなか切れず苦戦しました。 アルミ板なら余裕だったとおもいますが、3ミリもある鉄板はさすがに強かったです。 こんな感じでくるくるハンドルステーに干渉する部分を抜きます。

次に裏面

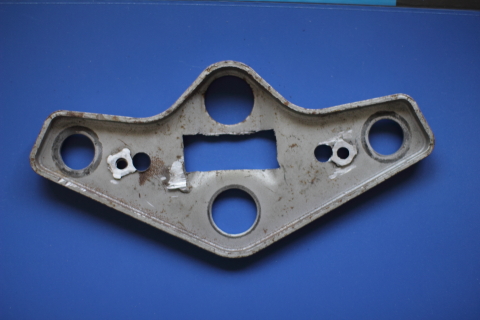

裏面はセパハン固定用のナットが溶接されていたり余計なものがでこぼこしているのでこれらを除去します。

	まずはディスクグラインダーで大まかに削り取ります。

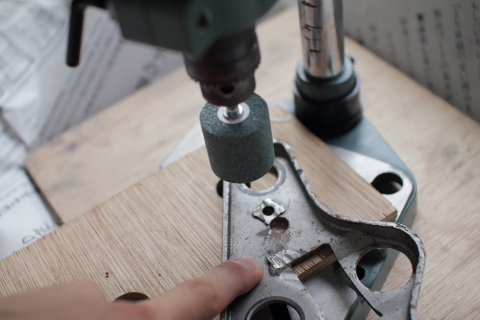

	次に砥石を当てて平らになるように削っていきます。

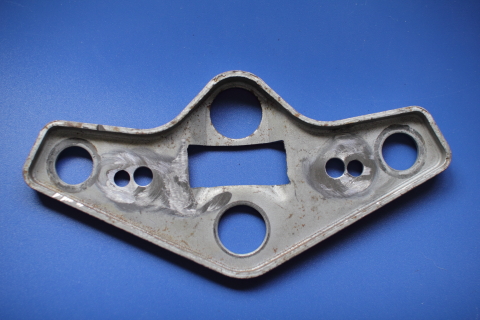

	最終的にこんな感じ。 砥石だけでは時間がかかりすぎる上、砥石自体が削り落ちそうだったので、破壊王でさらに削りこんだ上砥石をかけ直しました。

とりあえず完成

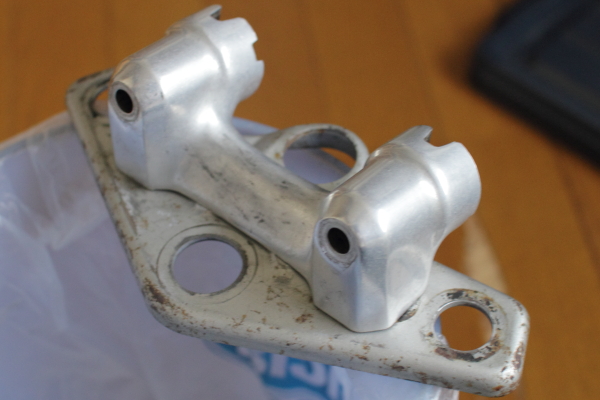

後から見た図

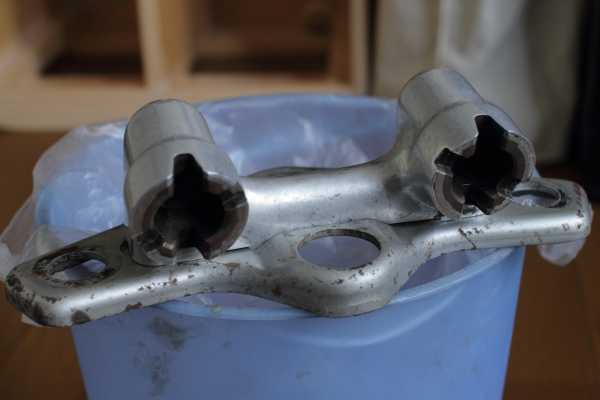

前から見た図


とりあえずNSRトップブリッジとモンキー純正くるくるハンドルステーが合体できるようになりました。
あとはここにメーターステーを挟み込めるようにして、メーターも取り付くようにします。
その際に細かい仕上げをして塗装します。
