PMA-SA1

外観

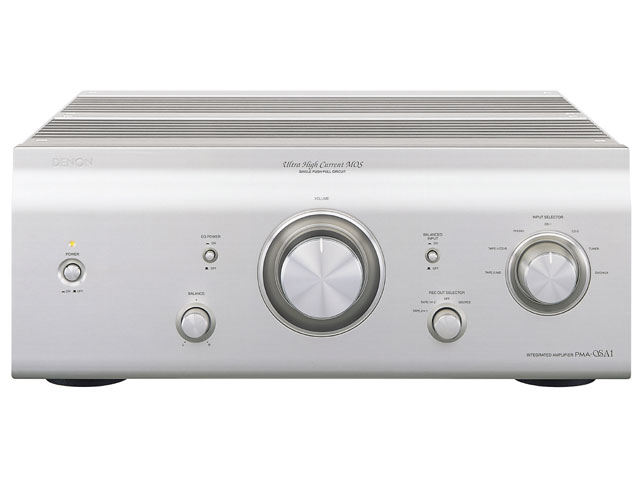

前面(操作面)

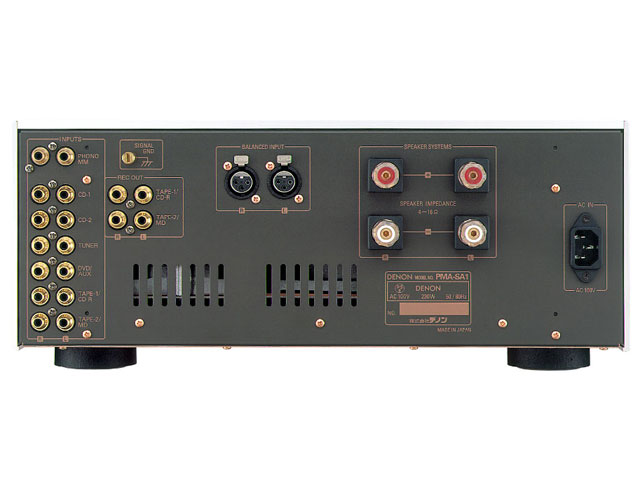

背面(端子面)

Features

大電流型増幅素子UHC-MOSによる理想的な回路

• パワーアンプの理想は最小単位の増幅素子で出力電流を制御することです。しかしシンプルな回路で大出力を得るには桁外れの大電流を扱える素子が必要です。デノンではPOA-S1の開発以来アンプの増幅素子として大電流増幅素子UHC-MOSを採用し、シングルプッシュプルによる大出力アンプという理想の回路構成を採用しています。UHC-MOSはバイポーラトランジスタと同等以上の増幅率を有し、一般のMOS-FETの35個分、バイポーラトランジスタの3個分の電流リニアリティを1個の素子で可能にしています。MOS-FETの持つ繊細な音質再現能力も合わせ持ち、消え入るようなヴァイオリンのソロから天地を揺るがすフルオーケストラの大音響まで余すところなく描ききります。

UHC-MOSの能力を最大限引き出すカスコードブートストラップ接続

• 大電流が扱えリニアリティにも優れたUHC-MOSですが、単体では耐圧が低く接合容量が大きいことがネックになっています。この問題点を解決して安定動作と変換特性の良さを引き出すのが“カスコードブートストラップ接続”です。UHC-MOSにかかる電圧を常に一定にコントロールし、接合容量の大きさによる諸問題も解決。また、温度安定性も格段に向上しUHC-MOSの持つ優れた音響特性を安定して引き出すことに成功しています。

シンプルな増幅段構成

• 本機ではカスコードブートストラップ接続により電力増幅段に理想的な特性を実現、安定した動作を得ています。これにより電圧増幅段をシンプルな構成とすることができ、色づけのない無垢な音楽描写能力を確保しています。また、UHC-MOSの安定した動作とドライブ能力により、音楽信号を汚す原因になるソース抵抗を抹消することが可能となり、高いドライブ力を備えた出力段とスピーカーとを直結する回路構成を実現しています。

音楽信号の鮮度を守る全段バランスアンプ構成

• 本機は全段バランスアンプ構成としています。バランス構成により内部電圧を低く抑えることができるため低電圧用の優れたデバイスの採用も可能となっています。また、ノイズや回路間の干渉も低く抑えることができ、さらにはスピーカー出力電流がアース回路から完全に分離されるためスピーカーは純粋に出力段によりドライブされることになり高いドライブ能力を発揮することができます。にじみのないリアルな空間表現を可能にし、活き活きとした躍動感あふれる音楽描写を可能にしています。

高音質バランスアンプを実現するINVERTED Σ BALANCE 回路

• 本機では入力に対しバランス、アンバランス両方に対応するINVERTED Σ BALANCE 回路を搭載。前段での個別の変換回路を不要とし、ダイレクトにバランス構成のパワー段に入力されるバランスダイレクト設計としています。出力段のUHC- MOSシングルプッシュプル回路とともにシンプル＆ストレート思想を貫き、澄み切った響きの美しさを追求します。

高音質、高特性、高品位50型ボリウム採用

• 最高級オーディオ用の50型ボリウムを採用。低歪率カーボンインクや金メッキ多接点ワイヤブラシを採用し忠実な音楽再現性を実現、最大減衰量の－１２０ｄＢまで高精度の音量コントロールを可能としています。外部振動の影響や外来ノイズの混入を排除する黄銅削り出しケースの採用により高音質と高いチャンネルセパレーションを得ています。

砂型鋳物製トランスケース＆コンデンサーホルダー

• アンプの中で一番の振動源であるトランスを防振特性に優れた砂型鋳物ケースに封入。また、振動の影響を受けやすいコンデンサーの固定にも砂型鋳物ホルダーを採用。振動による音質への悪影響を最小限に抑え、にごりのないクリアーな再生を実現します。

各セクションごとに充実した電源部

• 電源部は大電流を要求される出力段と安定性を必要とする電圧増幅段をトランス巻線段階から分離独立。整流用のコンデンサーには低インピーダンス電極箔を採用した大容量高音質電解コンデンサーと周波数特性の異なる高音質コンデンサーを組合せ高音質化を図っています。また、整流素子には低損失、低ノイズ、ハイスピードのショットキーバリアダイオードを採用。十分な電流供給能力とクリーンな電流供給を実現しています。さらに、リレーなどのコントロール系もトランス巻き線から別系統として音質への影響を排除しています。

音の純度を守るPRECISION SIGNAL GROUND回路

• 制御系回路はプラスとマイナスの２電源間で動作、アース回路へ流れる電流を極限まで減らしノイズによるア－ス電位の揺らぎを排除、増幅基準電位を明確にして安定感のあるステレイオメージを再現します。

フォノイコライザーアンプ完全分離独立設計

• 独立した専用安定化電源回路を備えたフォノイコライザー回路はローノイズFETを初段に使用し、優れた特性を備え高音質でレコード演奏を楽しめます。また、独立電源のためイコライザー回路のみのPOWER ON/OFFが可能です。CD再生などでイコライザー回路を使用しない場合は、ライン入力への影響を排除できます。

6ブロック独立シャーシ構成

• イコライザー/入力部、ボリウムコントロール部、電圧増幅部、電力増幅部、電源部、コントロール部を独立配置した6ブロック構成シャーシを採用。1.6mm厚の銅メッキを施した鋼板によるシャーシは外部振動から信号回路を守り、また各回路間の影響を排除します。

シンプル＆ストレート思想を貫く回路構成

• 色づけのない無垢な音楽再生をめざして信号経路のシンプル＆ストレート化を徹底。プリアウト/メインイン端子、トーンコントロール、ラウドネス、ミューティング、ヘッドホン端子は装備していません。

大型金メッキスピーカーターミナルや音質パーツもふんだんに採用

• 削り出し金メッキピンジャック、OFC内部配線材、高音質抵抗やコンデンサー、鋳鉄製インシュレーター、大型金メッキスピーカーターミナルなど、高音質パーツを十分検討のうえ採用しています。

自然との融和を象徴するデザイン、ウッド使用ノブ

• 自然な柔らかさを表現する曲線を取り入れたフォルムと、ピュア・オーディオの新たな時代を予感させるプレミアム・シルバーのデザインを採用。ユーザーが最も手に触れるボリウムノブには、指の感触も温かいナチュラル・ウッドを使用しています。

Spec

パワーアンプ部

定格出力両チャンネル駆動（CD→SP OUT）50W＋50W（負荷8Ω、20Hz～20kHz、T.H.D. 0.07%）
実用最大出力／100W＋100W（負荷4Ω、1kHz、T.H.D. 0.7%）
全高調波歪み率／0.007%（定格出力-3dB時、負荷8Ω、1kHz）
出力端子／負荷4～16Ω

プリアンプ部

イコライザーアンプ出力／150mV
入力感度/インピーダンス／PHONO MM:2.5mV/47kΩ、BALANCE:105mV/100kΩ、LINE：105mV/47kΩ
RIAA偏差／PHONO MM：20Hz～20kHz±0.3dB

総合特性部

SN比／（Aネットワーク）PHONO MM:89dB（入力端子短絡時、入力信号5mV時）、BALANCED:105dB、LINE:105dB

その他

電源／AC100V、50/60Hz
消費電力／230W
外形寸法／W434×H181×D508mm
質量／30kg

定価：693,000円
