HD-PSW 1.3a

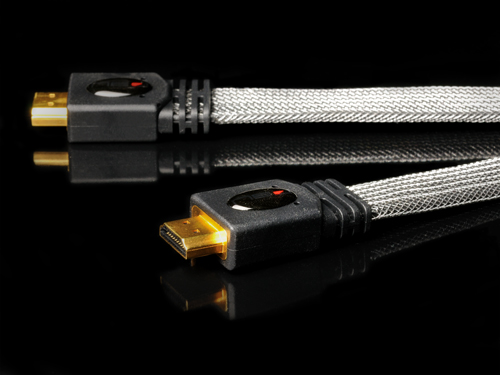

外観

Features

五感を揺さぶるピュアシルバーリアリティ

• デジタルハイビジョンとＤＶＤ・ブルーレイの躍進。そして、それらを１本のワイヤーで接続できる次世代型デジタルインターフェース"HDMI"の浸透。これらデジタルストリームテクノロジーによって、かつてないビジュアリティを身近に体験できるホームシアター環境が整いました。
• 私たちオヤイデ電気に課せられた使命、それは映像と音楽の妥協なきクオリティーの追及。私たちはHDMIケーブルの設計に取り組むにあたり、映像・音楽の制作現場で鍛え上げられたプロ向けブランド"NEO"のケーブルデザインアーキテクチャーを導入。さらにデジタル伝送で優れた実績を誇る純銀ケーブル「FTVSシリーズ」のハイスピードデジタル伝送テクノロジーとの融合を図りました。そして、HDMI規格が満足すべきレベルに達した今、求めうる最高スペックを盛り込んだ純銀HDMIケーブル「HD-PSW 1.3a」がここに誕生。ホームシアターというバーチャルな空間で、五感を揺さぶるピュアシルバーリアリティをお届けします。

製品特長

1. HDMI1.3a Category 2 (High speed)対応

• 従来のHDMIの帯域を、これまでの165MHz（4.95Gbit/s）から340MHz（10.2Gbit/s）にまで高めたことで、約2倍のデータ伝送が可能になりました。

2.Deep Color 対応

• シングルリンク時の帯域を以前の最大各8bitの24bit フルカラー階調(RGB形式/YCbCr形式(4：4：4) )から、約2倍の最大48bitの情報を転送可能で非常に滑らかな式色表現が可能になる方式です。これにより、従来の16万色から281兆色を表現できるようになりました。　

3.x.v.Color™対応

• 現行のデジタルハイビジョン放送のHDTV規格を上回る、新しい動画用色空間の国際規格である”x.v.YCC”に準拠した“x.v.Color”に対応しています。
• 現行の放送で使われている色空間規格より約1.8倍の色彩が表現可能です。

4.Dolby True HD、DTS-HD Master Audio のマルチチャンネル出力をサポート。

• 音声面では、Blu-ray DiscやHD DVDで採用されている最新ロスレスフォーマット規格に対応しています。

特徴 2

• 1.より鮮明な画質、ロスのない音質のため、金属の中で最も電気導電率が高く、デジタル信号の高周波帯域を扱うのに優れた“純銀”をメインの信号部用導体に採用。
• 2.フラットケーブルは、メイン信号部の各芯線の間隔や長さが、通常の丸型ケーブルの構造に比べ均等にすることができ、これにより芯線間の不均一な長さから引き起こされる伝送信号のタイミングエラー、クロストーク、シグナルロスが低減されます。
• 3.またフラットケーブルは曲げにより生じるケーブル内部のゆがみが引き起こされにくく、それによって生じるジッターの発生による高周波ノイズの悪影響が起こりにくく、伝送ロスが生じにくいという利点もあります。
• 4.フラット構造のため長期間の使用に対して、丸型ケーブルよりプラグ接続部分の断線に強く、また取り回しに関しても大変使いやすくなりました。
• 5.ノイズ対策にはセパレートシールド構造を採用。外部ノイズの影響はもちろん各芯線ペア間の相互干渉を低減する作用があり、高周波に起因する歪を低減し、より安定した信号伝送を可能にしました。
• 6.絶縁材には、優れた柔軟性と強度を有し、低誘電率を誇るフォームポリエチレンを採用。
• 7.コネクターのシェル部分を接合面の共振の問題から、一般的なプレス加工の物ではなく、ダイキャスト一体成型のシェルを採用しました。
• 8.リン青銅素材の端子コンタクト部分には、50μの24K金メッキを施し、さび等の腐食による経年劣化や接点抵抗による信号劣化を抑えています。これにより耐久性と安定性を高め優れた伝送性能を長期間維持します。
• 9.重要なケーブルとコネクターの接合加工には自動赤外線リフロー式ハンダ接合法（特許取得）を採用。一般的な圧着式や手半田式に比べ各線間の接合部分の品質のばらつきを抑えています。これにより各信号間のインピーダンス差や遅延差をより減少させ、安定した信号経路を確保しました。
• 10.ケーブル外装に施されたハイポリマーメッシュにより、ケーブル本体を防護すると同時に、映像と音声に悪影響を及ぼす振動を排除。

Spec

HDMI スペック

 バージョン1.3a
カテゴリー2 (High Speed)対応

HDMI CTS (製造規格)

Version 1.3b

帯域幅

340MHz (伝送速度10.2Gbit/s )

最大伝送帯域

1440p (1080p/1440p)対応　(最大解像度：2560ｘ1440：60フレーム/秒)

最大フレームレート

120Hz(1080p)

コネクター部仕様

HDMI 1.3A 19ピンプラグ (Type A)

ハウジング素材

PBT + 30% グラスファイバー (UL 94V – 0)

コンタクト素材

リン青銅 / 24K金メッキ厚:50μm

シェル素材

亜鉛合金/24K金メッキ厚 : 15μm

ケーブル仕様

19芯 HDMI フラットケーブル
[(28AWG x 2 + EAMS) x 4 + (30AWG x 7 + A)] UL20276規格

ケーブル径

2.9 x 14.9mm

メイン信号路

28AWG 4P導体素材

純銀線(Φ0.5mm単線)

絶縁材

フォームPE(発泡ポリエチレン)

シールド素材

1.アルミ箔融着ポリエステルフィルム (遮蔽率 : 100%)
2. OFC銅スパイラルシールド (遮蔽率 : 85%)

サブ信号路

30AWG 7C 導体素材

OFC銅

絶縁材

ポリオレフィン

シールド

アルミ融着ポリエステルテープ (遮蔽率 : 100%)

外装シース

PVC

メッシュチューブ

PET

価格：オープンプライス

市場予想価格
1.0ｍ　15,750円税込
1.8ｍ　24,150円税込
3.0ｍ　34,650円税込
5.0ｍ　52,500円税込
