HPC-35R 2.5m相当品自作ケーブル

オヤイデ電気のサンプルセールでアウトレットなHPC-35Rを見つけた＋そこそこ長さがあるものが欲しかったので作ってみた。

用意する材料･工具

• HPC-35RのRCAプラグ無し2.4m×1

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (hpcjisaku_1.jpg)

オヤイデ電気のサンプルセールで発見。完成品なら10,500円するところをRCAプラグ無しで10cm短いだけで1,050円だったので購入。

• 熱収縮チューブ 6φmm30cm、10φmm10cm

ドライヤーなどで収縮するチューブ。最近は百均でも買える。

• RCAプラグ　一式(ソルダーレスモデル)

オヤイデ電気で購入。ペア1000円弱。

• ナイロンケーブル　6φmm3m

途中のケーブルをまとめる役割を果たす。縮めれば直径が2倍ほどに大きくできる

• フラックス　少量

プラグに半田を載せやすくするための薬剤。

• オーディオ用半田　Kester "44"　少量

プラグにケーブルを固定するための金属。通常の半田と材料の配合が少し違う

• 半田こて

半田を溶かしてケーブルを固定するための道具。

• ニッパー

ケーブルを切る道具。力を調節すれば皮膜のみを剥くことも可能。

• ワイヤーストリッパー

細いケーブルの皮膜を剥くための道具。ニッパーよりも精度が良い。

• テスター

導通しているところを探すのに使う。抵抗で0Ω近くになればOK。

製作

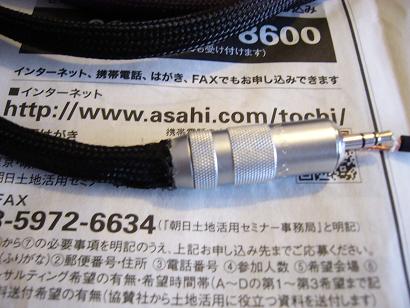

1．HPC-35RのRCAプラグ無しにナイロンケーブルを2.2mほど通す

• 全部通さないのはRCAの分岐を考えてのこと。
• 3.5mmプラグ側は瞬間接着剤で固定。熱収縮チューブを使えばよかった。

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (hpcjisaku_2.jpg)

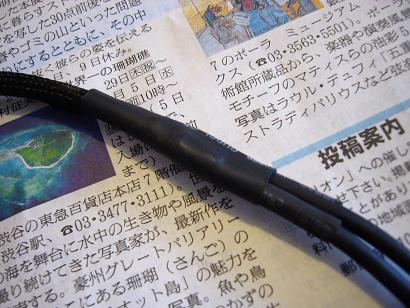

2．ナイロンチューブの分岐側の端を熱収縮チューブで固定

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (hpcjisaku_3.jpg)

• 一本一本に通すのは6φmm、まとめているのは10φmmの熱収縮チューブ。

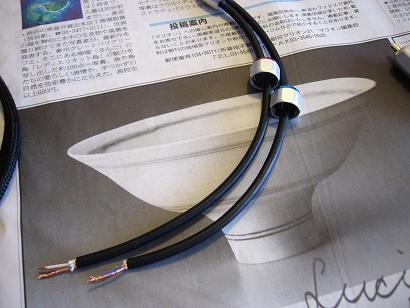

3．配線の端を剥き、テスターで導通確認

• この時、グラウンド線を間違えて切り過ぎないように注意。その後まとめる。
• その後、チェック用にRCAの一部を通す。

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (hpcjisaku_4.jpg)

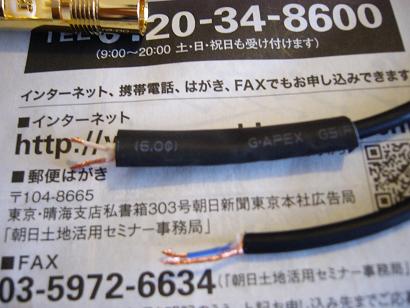

4．曲げ耐圧上昇のために熱収縮チューブを通す

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (hpcjisaku_5.jpg)

• 10cmぐらい通せば充分と思われる。なるべく左右の長さを合わせる。
• この時ぐらいでRCAケーブルの部品を組み立てる順に全部ケーブルに通しておく。

5．ケーブルがまとまっているうちにプラグに通す

• この時、先にフラックスを塗布しておくとやりやすい。
• このRCAプラグは半田付けが無くてもできるモデルなので中心のケーブルはネジ止めのみ

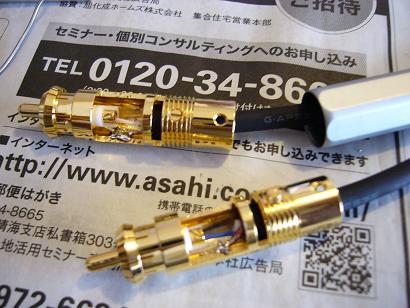

6．グラウンドを半田付け

• 無理に中心に半田を乗せようとするよりは、半田付けしやすい左右にずらしておくといい。

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (hpcjisaku_6.jpg)

7．両方のプラグが充分に冷えたことを確認したらプラグを閉める

• 外装をケーブルに通し忘れたら悲惨な目に･･･

8．完成

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (hpcjisaku_7.jpg)

• これでもう使えるようになる。

その他

かかった費用

HPC-35RのRCAプラグ無し･･･1050円
オーディオ用半田(5m)･･･525円
熱収縮チューブ(2本)･･･210円
RCAプラグ･･･924円
ナイロンケーブル(3m)･･･315円
計･･･3024円

原価計算

2芯シールドケーブル [[HPC-22W]](5m)･･･4725円
オヤイデオリジナル3.5mmプラグ･･･推定1000円
分岐用スタビライザー･･･推定200円
オーディオ用半田(5m)･･･525円
熱収縮チューブ(2本)･･･210円
RCAプラグ･･･924円
ナイロンケーブル(3m)･･･315円
計(推定)･･･7899円

感想

• いつかは欲しいと思っていたので予想外に安くてよかった。実際に使ってみたらJVCの付属品に比べてクリアな音質となっている。
