GMTでグラフを作成しよう

---

1．グラフの軸を設定する

まず，Xmingを起動させ，グラフを保存したいディレクトリまで移動してください．（コマンド：cd ディレクトリのパス）
ここでは，「psbasemap」 というコマンドを使ったグラフ軸の設定法を紹介します．
では，次のように入力してください．

• psbasemap -R0/4/0/1 -JX12/10 -B10:"ln(Box size)":/"ln(lacunarity)":WSne:."My first plot":-P > ! plot1.ps

＜コマンドの解説＞
psbasemap   …グラフの枠を設定するコマンド
-R          …x軸が0~4，y軸が0~1
-JX         …グラフの大きさ．○i/×iだと，x軸は○インチ，y軸は×インチ．○c/×cだとx軸は○センチ，y軸は×センチ．
-B          …目盛りの大きさ．○/×だと，x軸は○，y軸は×ごとに目盛りをふる．
 :"":       …「:"○○":/:"××":」だと， x軸に○○，y軸に××というラベルが表示される．
WSNE        …W（左）S（下）N（上）E（右）方向の目盛り付きの軸が表示される．wsneのように小文字だと目盛りなしの軸が表示される．
-P          …図が縦向き．グラフを描くときは-Pを使う（縦向きonly）
>!          …「～ >! ○○.ps」で，～の命令で描いた図をpsファイルに出力し，そのファイル名の前に「!」をつけると上書きになる．

作成したグラフを表示するときは，以下のように入力します．

• gv plot1.ps &

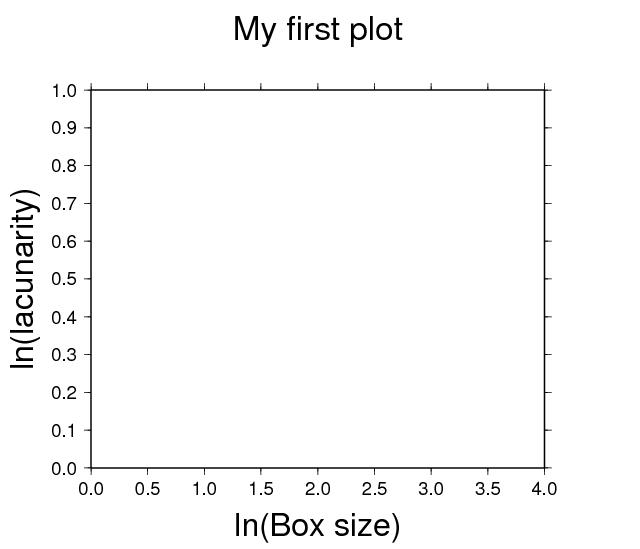

ここで，出来上がった図が以下になります．

---

2．2次元データをプロットする

ここでは，「psxy」 というコマンドを使った2次元データのプロットを紹介します．
今回扱うデータは，「result40」というxyの2次元データになります．
ちなみにこのデータは以下のようになっています．
　　y　　　 x
0.0000 1.0000
0.6931 0.8657
1.0986 0.7890
1.3863 0.7318
1.6094 0.6857
1.7918 0.6475
1.9459 0.6153
2.0794 0.5880
2.1972 0.5647
　　　　・
　　　　・
　　　　・
　 （以下略）

プロットする際は，データの存在するディレクトリ内でおこなって下さい．
では，次のように打ち込んでください．

• psxy result40 -R0/4/0/1 -JX12/10 -B0.5:"ln(Box size)":/"ln(lacunarity)":WSne:."My first plot":-P > plot2

＜コマンドの解説＞
psxy (データファイルの名前)　　…既存のデータをプロットするには，-psxyの後に，データファイル名を記入する

出来上がったグラフを表示します．

• gv plot2.ps &

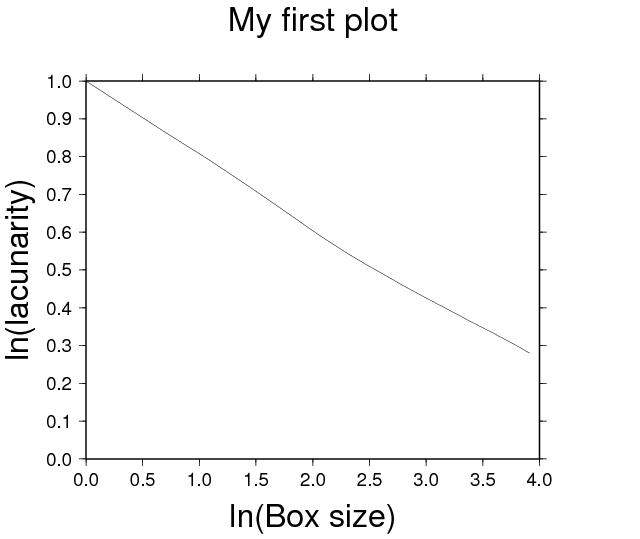

すると，下のグラフが現れます．

（線の太さ・色の調節）

プロットした線の太さを調節するコマンドは 「-W」 です．
先ほどpsxyで打ち込んだものに，以下の内容を追加してください．

• psxy result40 ………(略)　-W10/255/0/0 > ! plot2

＜コマンドの解説＞
-W　　 　 …プロットする線の調整をおこなうコマンド
10　　  　…線の太さ
255/0/0　…線を赤色に指定，ここではRGBの数値で指定している

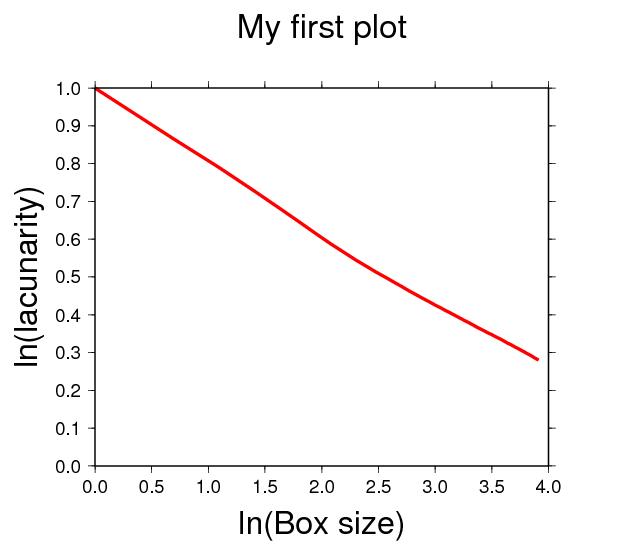

出来上がったグラフが以下になります．

以上で，今回は終わりにします．

---
