2007-7-3:GMTを使った中央点と矢印の描画

前回の授業では，作成したライン(リンク，アーク)のカテゴリ番号を表示させました．
今回の授業では，前回作成したカテゴリ番号を用いて，ポリゴンを作成します．

ポリゴンには前回のラインと同じように，1つ1つのポリゴンに番号を振る必要があります．
そこで，今回は次の順番に実習していきます．

まず，作業を始める前にeosmaiにログインし，ktermを立ち上げてください．
また，[cd]を用いて，ディレクトリ[Epicenter]に移動しておいてください．

まず，GRASSを立ち上げます．

grass62

ロケーション[Epi4_ll]にEnterし，モニターを立ち上げてください．
モニターで作業をするので，できるだけ大きいほうが良いでしょう．

d.mon start=x0

ポリゴンの中心点（セントロイド）を書き加えるために，[v.digit]を用います．

v.digit

ベクターデータは[epi4_mod]を選択します．

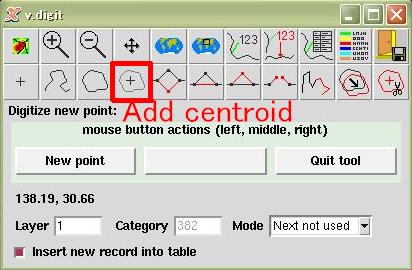

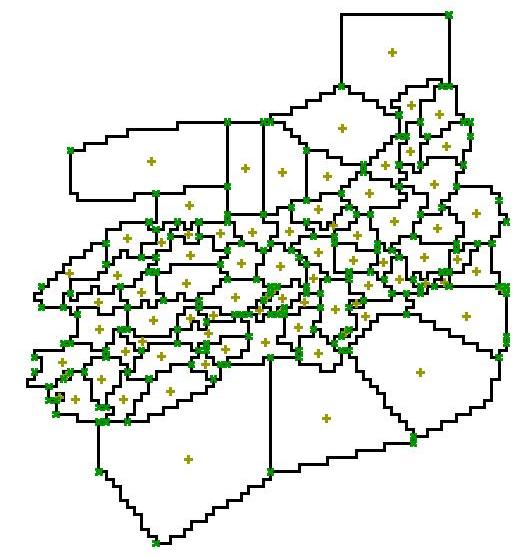

[v.digit]のツールボックス内の[Add centroid]をクリックして，ポリゴンの大体中央を左クリックして入力します．

セントロイドが入力できたら，データをアスキー形式で取り出します．

v.out.ascii in=epi4_mod out=epi4_center

新しく作った[epi4_center]の中身を一度確認してみてください．

less epi4_center

すると，下のようにデータが並んでいると思います．

133.80477891|32.22438776|299
経度|緯度|セントロイド番号

フィールドセクション（データの切れ目)は[|]という記号で表されています．
一番左が，先ほど入力したセントロイドの経度を，中央が緯度を，右が中央点の番号を意味しています．

GMTで描画する場合，[epi4_center]ではGMTのフォーマットに合いません．
そこで，Rubyでスクリプトを作成し，フォーマットを合わせましょう．

それでは，Emacsを起動させ，スクリプトを作成します．
スクリプトの名前は[center.rb]とします．
center.rb（<-- 左をクリックすると，スクリプトが見れます）

スクリプトが出来上がったら，実行してみましょう．

ruby center.rb

[ls]でリストを取って，[epi4_center.text]ができていればOKです．
[less]でepi4_center.textとepi4_centerを見比べてみてください．

セントロイド番号は前回作成した[epi4.ps]に上書きしたいと思います．
前回はktermにGMTのコマンドをそのまま入力しましたが，今回はシェルスクリプトにして，実行します．

Emacsで新規作成してください．
スクリプトの名前は[epi4.sh]です．
スクリプトには次のように表示させます．

上から3行は前回までと変わりません．

オプションの説明は以下のとおりです．

4行目に先ほど作成したepi4_center.textを用いています．
epi4_center.textは次のように表示されています．

133.805 32.224 8 0.0 21 CM 299

それぞれの英数字の意味は，

1列目：x座標(133.805)
2列目：y座標(32.224)
3列目：文字の大きさ(8)
4列目：文字の傾き(0.0)
5列目：フォント番号(21)
6列目：文字を表示させる位置(CM)
7列目：表示する文字(299)

上のようになっています．

以上のように，[epi4.sh]ができたら実行させてみてください．

sh epi4.sh

画像[epi4.ps]ができたら，gvで表示させてみてください．

gv &

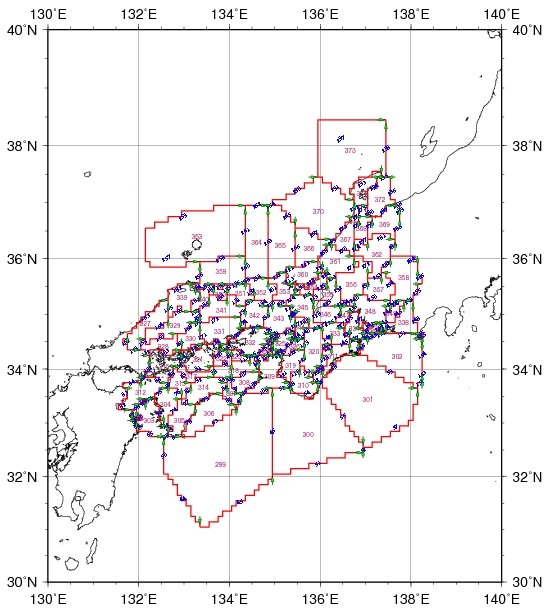

ピンク色の数字が表示できていたらOKです．

今度は，ラインに矢印を描画させます．
これは，[v.digit]でラインを作成したときに，どの方向にラインを引いたのか確認するためです．
というのは，エリアを作成するためにはラインの引いた方向によって符号を＋か－に変える必要があるからです．

まず，変換のためのRubyスクリプトをコピーします．

cp /home/kaoru/GIS/Epicenter/mod2gmt_ar.rb .

mod2gmt_ar.rb（<--左をクリックすると，スクリプトが見れます）

mod2gmt_ar.rbの説明は次の通りです．

chop（7，10，14行目）：データの改行マーク[\n]を削除する
split（7，10，14行目）：データを分割する
if arc.size > 1（15行目）：ラインを作るためには，最低でも始点と終点の2点が必要だが，入力ミスなどによる1点のラインを出力しないため
dd = 0.2（21行目）：矢印の位置を終点から0.2cmだけ離す<--矢印を見やすくするため

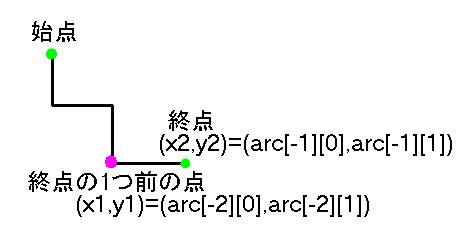

x2 = arc[-1][0]（23行目）：[-1]は1つのラインの終点，[0]はx座標-->ラインの終点のx座標という意味
y2 = arc[-1][1]（23行目）：ラインの終点のy座標
x1 = arc[-2][0]（24行目）：[-2]はラインの終点の1つ前のノード-->ラインの終点の1つ前の点のx座標
y1 = arc[-2][1]（24行目）：ラインの終点の1つ前の点のy座標
out.printf "%.4f %.4f %d 0.3\n"（39行目）：printfは書式指定をして書き出すという意味．[%.4f]は小数点以下4桁まで表示するという意味．
