画像に回り込み文を入れよう！

TeXを用いて回り込み文を作ります．いろいろな方法がありますが，ここではwrapfloatというスタイルシートを用いる方法について説明します．

1.wrapfloatの設定

1. wrapfloatは角藤版ウィンドウズ用TeXには入っていません．そこで，スタイルファイルページからwrapfloat.styをダウンロードします．
2. ダウンロードしたwrapfloat.styをC:\tex\share\texmf\tex\latex\misc\の中に入れる
3. コマンドプロンプトを起動し，mktexlsrと入力・実行する

2.wrapfloatの使い方

1. プリアンブルで\usepackage{wrapfloat} と宣言する
2. 本文中に記述する

例）\begin{wrapfigure}[12]{r}[32pt]{70mm}...\end{wrapfigure}

ここで，

[12]

確保する行数（書かなければ，自動で設定する）．

{r}

位置を示す．{l}ならば左，{r}ならば右に表示される．

[32pt]

周りの余白．通常は[0]にする．

{70mm}

確保する幅．省略不可なので，試行錯誤して決める．

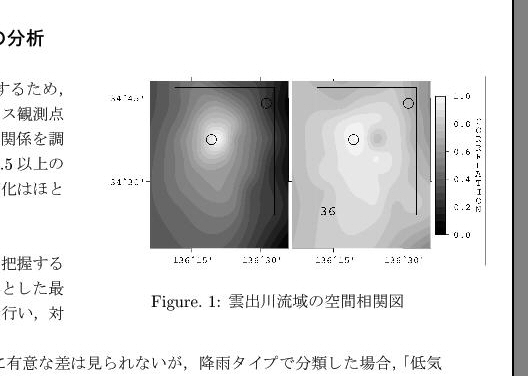

使用例

\begin{wrapfigure}{r}{.4\linewidth}
　\begin{center}
　　\includegraphics[width=8cm,clip]{./Pict/cor_01-36.eps}
　　\caption{雲出川流域の空間相関図}
　　\label{fig:cor_01-36}
　\end{center}
\end{wrapfigure}

---

この方法については，阪大の長島先生が作成されたHP＞ソフトウェアハウツー＞Texのちょっと便利な小技集に例と画像つきでありますので，ご参考ください．

---
