＜GMTを使って地図を書こう＞
左の方にあるEXAMPLESをクリックすると例が見れます。
マイコンピュータ→ツール→ネットワークドライブの割り当てを選択します．
ドライブ→O
フォルダ \\192.168.2.6\share
としてください．
これで今度からはマイコンを開くとOドライブに簡単にいくことができます．
Оの中に入るとGMTというフォルダがあります．O:\GMT
次回までにGMTのフォルダごとすべてコピーしてください．
コピーする場所は，
C:\
です．
GMT\www\gmtの中にGMTのチュートリアルのURLがあります．
＜紀伊半島全体の地図を書こう＞
これから紀伊半島全体の地図を書きます．
以下のようなオプションをつけましょう．
- 縦置きの紙
- メルカトル図法
- 図の幅 15cm
- 海岸線の太さ 4pt
- 文字 1度ごと
- 目盛 10秒ごと
そうするとコマンドは
pscoast -P -R135/137/33:20/35:20 -JM15 -Df -W4 -Ba1f10m > test.ps
になります．
＜オプション＞
何も指定しなかったら横置きになります。
なので横置きの場合は－Lと書かなくても大丈夫です．
- R 範囲指定をします．西/東/南/北の順番に入力します．
- JM メルカトル図法
→横の長さを決めてしまえば縦の長さが勝手に決まります．
- Df 画像の粗さです．l(Low),h(High),f(Full)があります．デフォルトではlに設定されています．
今回のように狭い範囲の画像を表示する場合は，fに設定します．
このオプションは大文字で書いてくだださい．

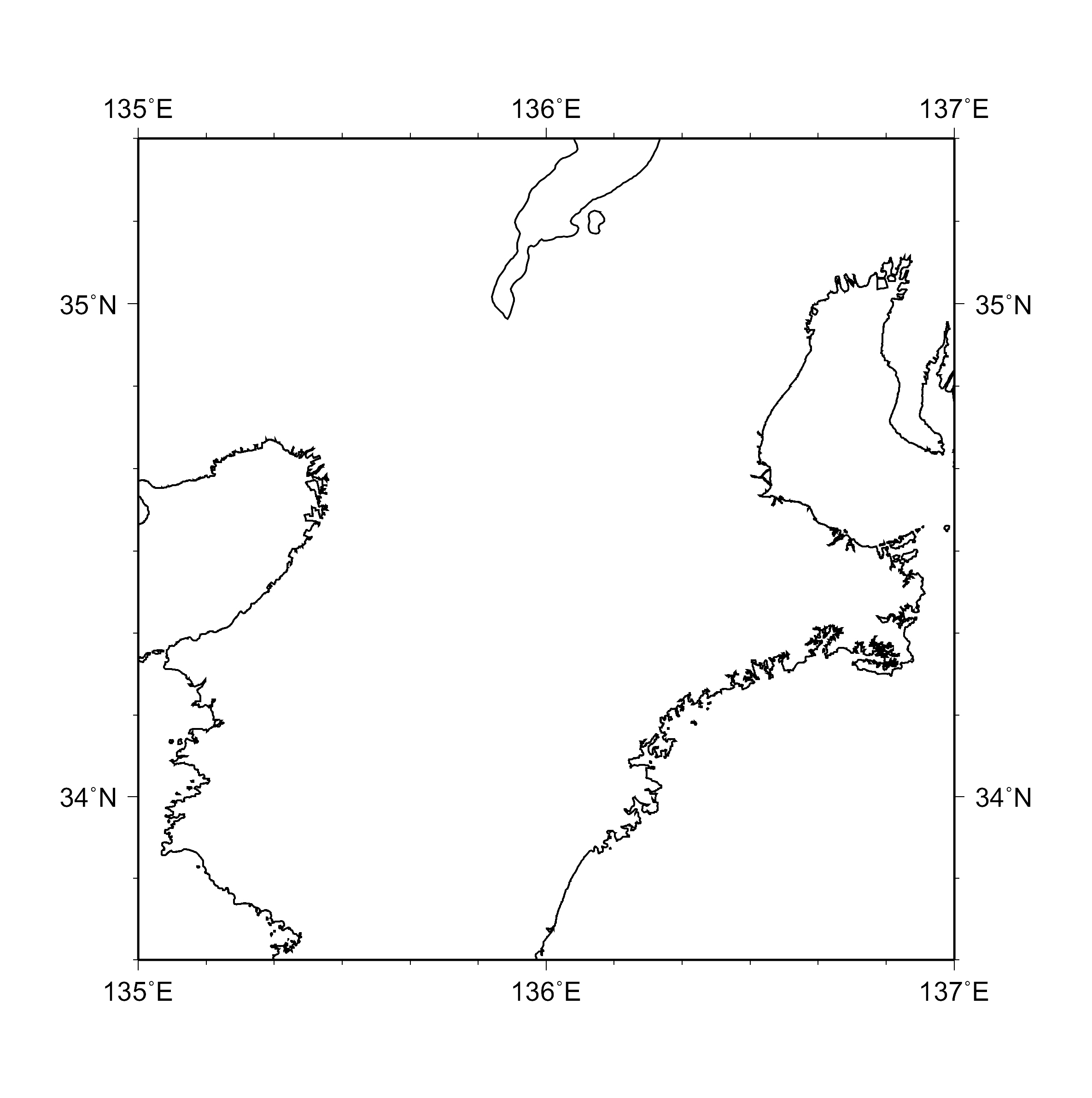

下の図はUNIXで作成したGMTのマップです．
pscoast -P -R135/137/33:40/35:20 -JM15 -Df -W4 -Ba1f10m > test.ps
先ほど作成した地図は，psファイルで出力しました．
次にpsファイルをJPEGやgifといったファイルに変換します．
JPEGなどは，パワーポイントにも貼り付けることが可能です．
＜psファイルをJPEGに変換＞
Binary ReleasesのWindowsをクリックし
一番上のImageMagick-6.4.0-9-Q16-windows-dll.exeをダウンロードしてください．
スタート→全てのプログラム→アクセサリ→コマンドプロンプトと進んで下さい．
黒い画面が出てきましたよね？
この画面の色などは，上のバーを右クリック→プロパティで変更することができます．
ここに
ls
と入力すると今いるところにあるファイルを表示してくれます。
次にディレクトリを取りましょう．
dir
. 今いる場所
.. 一つ上の場所
今いる場所を変えてみましょう．
cd ..
今まで「C:\Documents and Settings\名前」だったのが「C:\Documents and Settings」に変わりましたよね．
これで一つ上の場所に移動できました．
ディレクトリを取ってみましょう．
dir
それでは，さっきの場所に戻ります．
cd 名前
次にディレクトリーを自分で作ってみましょう。
mkdir Test
できているか確認しましょう。
dir
確認できたら次はTestに移動しましょう
cd Test
場所が移ったらすぐにリストを取りましょう！！
dir
※打ち直したいときはCtrlキーを押しながら（左の小指で）
Cを押して下さい．
CtrlキーはAの横にあった方がよい？
dir > a.txt
ディレクトを取りましょう
dir
次に
type a.txt
２つは同じ結果になりましたよね？
これは「dirをa.txtというファイルに落としてしまった」ということなんです。
「>」「<」redirectionの記号の意味は分かりましたか？？
cat > b.txt
２行ぐらい好きな文字を入力してください。
Ctrl DもしくはCtrl Cを押すと終わります．
ディレクトリーを取りましょう。
dir
b.txtのファイルが出来てますね．
※ちなみに点滅しているところを プロンプト と呼びます．
ここまでできたらおしまいです．お疲れ様でした．
次回は5月8日(木) 13:30～15:30です．
次回からは時間が変わります．お気をつけ下さい．
次回までに
GMTのインストール
GMTのサイトを見て予習をしておいてくださいね☆
