今回は、以前作成したall_2nd_meshを元に新たなall_2nd_meshを作成し, 標高地ファイルtemp.zを出力して最終的にpsファイルに変換して描画します.

1. all_2nd_mesh作成

コマンドプロンプトを開きます.
copy mems2z.rb mems2zA.rbを実行します.
ディレクトリ(dir)をとってmems2zA.rbファイルが作られているか確認してください.
これはファイル名をmem2z.rbからmem2zA.rbに変更して前回作成したファイルを保存するためです.

---

エディタを立ち上げてmem2z.rbを開きます.

region = ["523601","513674"] 　　　　　　　　　　　　　　　　　#左上, 右下の二次メッシュ番号
# m,nの計算
def region2mn(region) 　　　　　　　　　　　　　　　　　　　　　　#コマンドregion2mnの定義
　fE1 = region[0][2,2].to_idef region2mn(region) 　　　　　　
　　　　　・
　　　　　・
　　　　　・
　n = (fN1 - fN2) * 8 + sN1 - sN2 + 1
　[m,n]
end

m,nの値を表示するために続けて以下のように入力します.

m,n = region2mn(region)
p [m,n]
__END__

ここまでがregion2mnの作業です.
コマンドプロンプトでruby mems2z.rbを実行すると

[4,2]

と表示されて4は列数, 2は行数を表します.

---

次に2次メッシュの番号をわりふります.

# 全2次メッシュ番号配列形成
def all_2nd_mesh(m,n,fE1,sE1,fN1,sN1)　　　　　　　　　　　#コマンドall_2nd_meshの定義
　all_2nd_mesh = []
　fN = fN1; sN = sN1
　　　　　・
　　　　　・
　　　　　・
　　sN -= 1
　end
　all_2nd_mesh
end
m,n,fE1,sE1,fN1,sN1の値を表示するために続けて以下のように入力します.
m,n,fE1,sE1,fN1,sN1 = region2mn(region)
p all_2nd_mesh = all_2nd_mesh(m,n,fE1,sE1,fN1,sN1)
__END__

ここまでがall_2nd_meshの作業です.
コマンドプロンプトでruby mems2z.rbを実行すると2次メッシュ番号を出力します.

[[“523601”, ”523602” , ”523603” , ”523604”],
[”513671” , ”523672” , ”513673” , ”513674”]]

注意：region2mnの作業で[m,n]と入力した部分を全て[m,n,fE1,sE1,fN1,sN1]に書き換えて作業してください.

---

次に標高位ファイルtemp.zを作成します.

#標高位ファイルtemp

.zの作成
def make_z(all_2nd_mesh)　　　　　　　　　　　　　　　　　　　#コマンドmake_zの定義
　out = open("temp.z","w")
　　　　　・
　　　　　・
　　　　　・
　f_mesh.each{|mesh,f| f.close}
end
out.close
end
m,n,fE1,sE1,fN1,sN1 = region2mn(region)
p all_2nd_mesh = all_2nd(m,n,fE1,sE1,fN1,sN1)
make_z(all_2nd_mesh)
__END__

temp.zが作成できたかコマンドプロンプトでディレクトリ(dir)をとって確認してください.

2.GMTで描画

今回は,前回描画した標高図に海岸線を加えます。
エディタでtemp.psを開きます.
555行目の「grdimage -V -JM16 -R136:07:30/136:37:30/34:35/34:45 -Itemp_i.grd temp.grd -Ctemp.cpt -Ba5mf1m -K」をコマンドプロンプトにコピー＆ペーストしてください.

grdimage -V -JM16 -R136:07:30/136:37:30/34:35/34:45 -Itemp_i.grd temp.grd -Ctemp.cpt -Ba5mf1m -K > temp.ps

と書き換えてください.
続いて

pscoast –J –R –Df –W5/255/255/0 –O –V >> temp.ps

と入力してください.

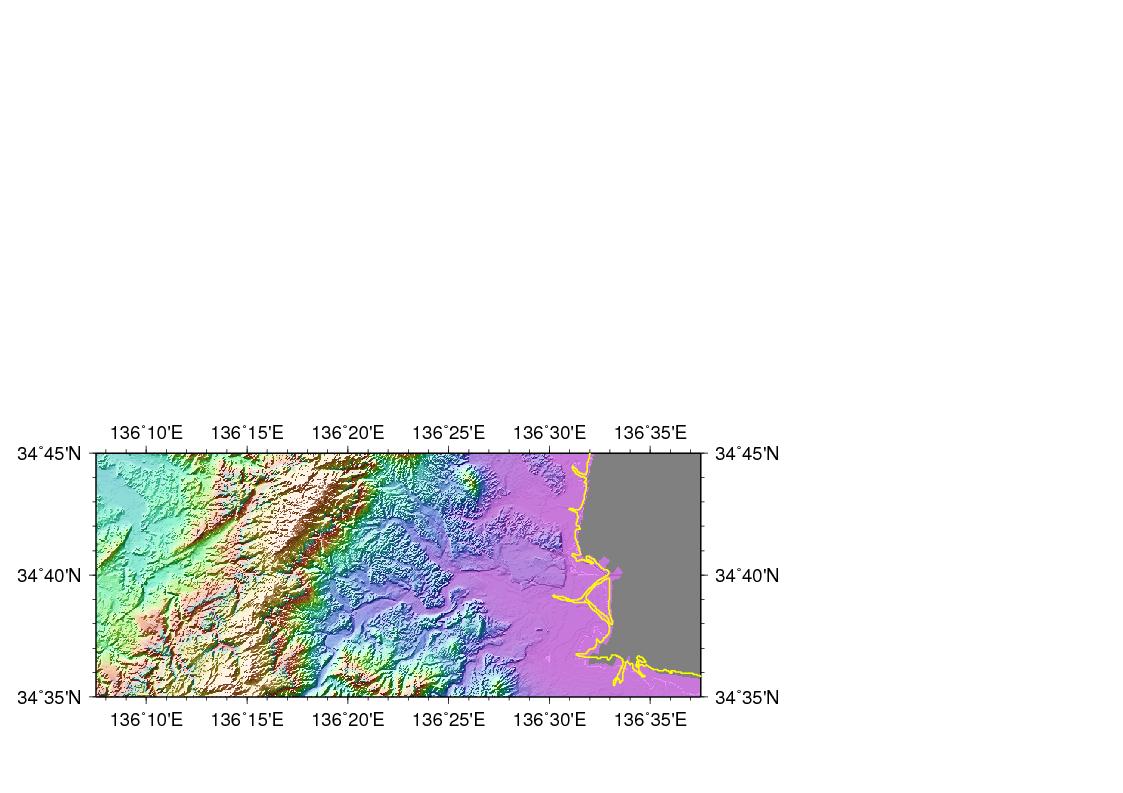

作成したpsファイルをGSviewを用いて表示させます．結果は下のようになります．

blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。

今回の作業はここまでです。
