Xming(Xサーバー)のインストール

O:\アプリケーション\Xmingの中に．

• Xming-6-9-0-31-setup.exe
• Xming-fonts-7-3-0-18-setup.exe

二つがあります．
まず
Xming-6-9-0-31-setup.exeをダブルクリックしてください．
ほとんどNextで大丈夫です．

Install

Finishのボタンを押す前に，Lunch Xmingのチェックをはずしてください．

Finish

終わったら，次に
Xming-fonts-7-3-0-18-setup.exeをダブルクリックしてください．
何か聞かれても「はい」で進んで下さい
文字化けを起こす可能性がありますので，フォントの選択画面で全てのフォントを選択してください．

終わったら
スタートボタンー全てのプログラムーXmingーlunchで

Multipleにポチがついていることを確認
Display number Oになっていることを確認し、「次へ」を押す
start a programを選択し、「次へ」
start program が　xtermになっていることを確認し、「次へ」
Runlocalのポチをはずして
use PuTTyを選択し，
connect to computer 192.168.2.3
Login as user ________←下の名前(すべて小文字)
Password　＿＿＿＿＿←名字
次へ
Clipboardにチェックがついていることを確認して，次へ
Include PuTTy password～にチェックをいれSave　configurationをクリックします．
ファイル名をEoSMai.xlaunch
保存する場所はデスクトップです．

終わったら完了を押してください．

Windowsのエラーメッセ－ジがもし出たら「ブロックを解除する」を選択してください．

同様に，192.168．2.11もやりましょう．
さっきやったとおりにもう１回やってください．
違うところは
connect to computer 192.168.2.11
と
Save configurationのファイル名をEoSMap.xlaunchにすることです．

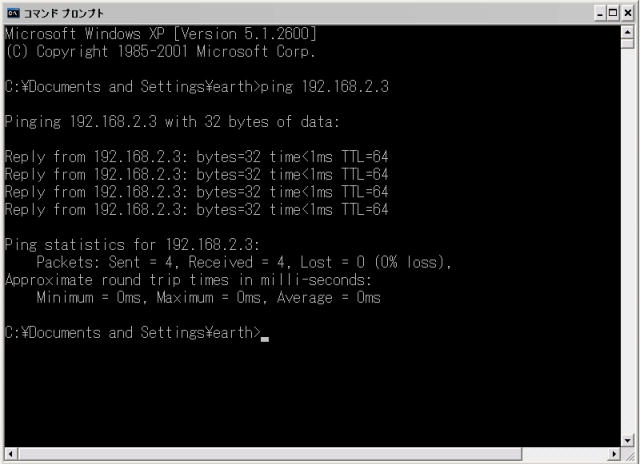

ではここで，パソコンとサーバーが繋がっているかどうかを確かめましょう．
コマンドプロンプトを立ち上げて

• ping 192.168.2.3
• ping 192.168.2.11

を入力して下さい．
下のようになります．

デスクトップに作成したEoSMai.xlanuchをダブルクリックします．
そうすると，xtermが立ち上がります．
ここで

• xterm &

と入力すると新しいxtermが立ち上がります．
新しいほうのxtermで

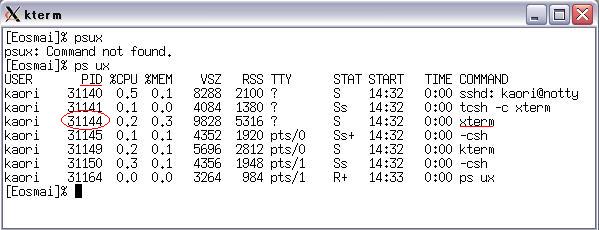

• ps ux

と入力してください．すると下のようになります．

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (ps_ux.jpg)

次に，最初に立ち上げたxtermを消してしまいましょう．

• kill -9 _____←PIDの数字を入力する．(赤丸部分の数字)

消えましたか？

終わるときは

• exit

と入力して下さい．

これで最初と最後はわかりましたよね？

---

それでは，EoSMaiの方からもう一回xtermを立ち上げてください．
今度は，エディターの話をします．

• xterm &

新しく立ち上げたxtermの方で

• emacs &

と入力して下さい．
Emacsにもいろいろなコマンドがあるので，ちょっとずつ覚えましょ～
Emacsは今日は使わないので，もう消してください．

---

次に
xtermから

• chsh

と入力してください．
このコマンドはログインシェルの変更をするためのコマンドです．
研究室ではtcshというシェルを使います．
passwordを聞かれるので入力してください．
すると，新しい値を入力してください.と出ます．
[]の中に[tcsh]と表示されている場合はログインシェルがtschになっているということですので，その場合変更する必要はありません．
コマンドを途中でキャンセルする場合は

Ctrl + C (コントロールキー：通常，キーボードの左下にあります　を押しながらcボタンを押してください)

これでもダメなら Ctrl + D を押してください．
研究室のパソコンでは，一部CtrlキーとCaps Lockキーが入れ替わっているものがありますので，Ctrl + C，Ctrl + Dで反応しない場合はCaps Lockを使ってみてください．

---

では，少しコマンドの説明をします．

• ls：リスト(ディレクトリー)を取る
• ls -al ：lsだけでは出てこなかった，ドットのついたファイルが表示されるようになる(ドットのついたファイルは初期設定などのファイルです)

オプションは－の後に書きます．このオプションはマニュアルに載っています．

• man コマンド名　：マニュアルを見ることができる．
• pwd　　：今いる場所を表示する
• who ： 誰か今作業しているかを表示する
• whoami：自分自身がスーパーユーザーなのか一般ユーザーなのか分からないときのコマンド
• mkdir　ディレクトリー名：ディレクトリーを作る　
• cp　　：ファイルをコピーする　
• top　：今だれがどんな操作をしているのかが表示する
• q　　：quit　終わり
• df　 ：ハードディスクをどれだけ使っているか表示する

---

xtermから

• cd /DATA
• ls -al
• cd Census
• cd Boundary/
• cd /A002005212005DDSWC24201

を入力してください．
cd Boundary/ Bまで入力してtabキーを押すと，自動的にBoundary/とかかれます．
cd Aまで入力してtabキーを押して/A002005212005DDSWC24201に移動してください．
tabキーを使わずに手打ちでしてもよいですが，タイプミスの原因となる可能性がありますので，tabキーを使うことをお勧めします．

---

ここで，GRASSを使う上で大切な設定をし忘れていたので，今作業しているxtermとは違うxtermに移ってください．

• pwd

と入力して

/home/名前

と出たらOKです．
もし違ったら

• cd

と入力してください．これで自分のホームディレクトリーに戻ってくれます．
次に

• mkdir GRASS

と入力してGRASSという名前のディレクトリーを作成してください．

---

それではGRASSを立ち上げましょう．
またさっきのxterm(/DATA/Census/Boundary/A002005212005DDSWC24201)に戻って作業します．

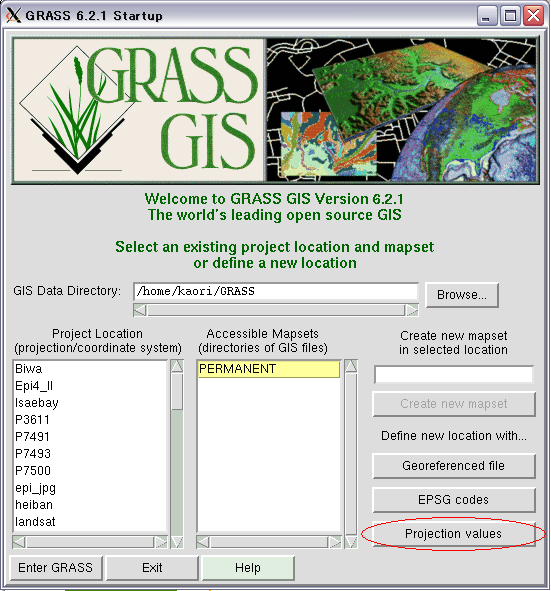

• grass62

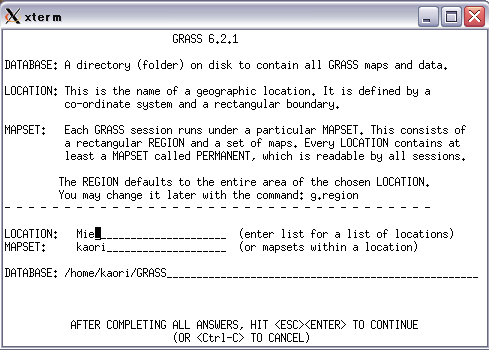

Projection valueをクリックして新しいロケーションを作成します．

locaton：Mie
Mapset:自分の名前
DATABASE:/home/ユーザー/GRASS

です．ESCとエンターキーを押すと次に進みます．

Would you like to create location <Mie> ? (y/n) [y]と聞かれるので
そのままエンターキーを押してください．

次に，Please specify the coordinate system for locatiob <Mie>と
座標系を聞かれるので
B(緯度経度座標系)を選択し，進んで下さい．

次は，Please enter a one line description for location <Mie>
と聞かれます．メモなので簡単に
Mieと入力して進んで下さい．

その次は，
Do you wish to specify a geodetic datum for this location?(y/n)[y]
と聞かれるので，そのままエンターを押して

list

と入力してください．
ここで，測地系を選択します．

wgs84(世界測地系)

次にもう一回listと入力して

1

を選択します．

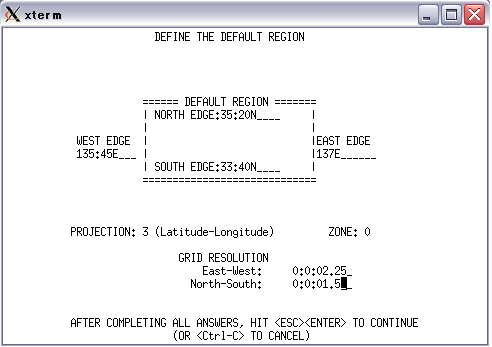

次にリージョンを設定します．

北:35:20N
南:33:40N
東:137E
西:135:45E
East-West   0:0:02.25
North-South 0:0:01.5

を入力して，ESCとエンターキーを押してください．
最初の画面に戻るので，もう1回ESCとエンターキーを押してください．
これで最初の設定は終了です．

---

次に，実際に絵を描きたいと思います．
まず，モニターの準備をします．

• d.mon x0

次に(/DATA/Census/Boundary/A002005212005DDSWC24201)にあるシェイプファイルをGRASSに取り込みます．

• v.in.ogr dsn=h17ka24201.shp out=tsu

これで，tsuという名前のベクトルファイルが作成されました．
では，これを表示してみましょう．

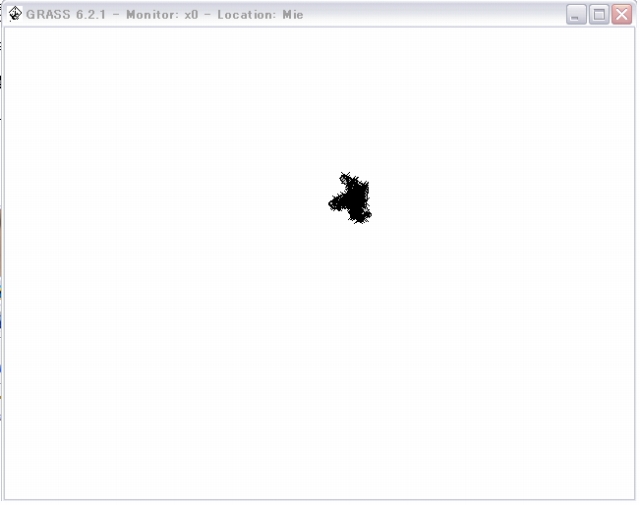

• d.vect tsu

上のような絵がかけると思います．

---

Webブラウザを立ち上げて，e-statを検索してください
政府統計総合窓口

地図で見る統計(統計GIS)国勢調査の結果などがある
「データダウンロード」から

みんなで手分けしてOドライブにダウンロードしてください．

step１から
平成17年国勢調査(小地域)をクリックすると
step２にいろいろ項目が出てきます．
ダウンロードするときはすべてを選択してください．
次にStep３で地域を選択して，検索ボタンを押すと
step４にデータ一覧が出てきます．
世界測地系緯度経度　Shape形式のものをダウンロードしてください．

今回は以上です．お疲れ様でした．
