レイヤのインポートと座標変換

今回はアメダスのデータをGRASSに登録し、
座標変換を行い以前作成したデータと重ね合わせます。

データ準備

eosmaiに入りアメダスのデータのディレクトリに入る

• cd /DATA/
• cd Meteo
• cd normal_amedas

ルビーファイル get_amedas_normal.rbについて
これはアメダスのデータをgrassで読み込めるようファイル変換するスクリプトである

ルビースクリプト説明

64行目から72行目をいじることで他のデータに変換･利用が出来る
69がメイン

3行目でデータの保管している位置を指定
6行目でデータの対象範囲を指定している（単位はdegree）
9行目は温度のidを表している。このidを変えることで他のデータを引き出すことが出来る

21行目から24行目でデータを読み込みます
26行目から欲しい領域を選択します

31行目で配列を初期化します
32行目からデータを取ります
33行目で列単位で記載されているデータを分割します。まず、要らない部分を削り、
34行目緯度の度に相当します、
35行目が分に相当します
36行目が標高になります
38行目v[0]は53+3桁の数字の三重県の地図データの場所をさします,v[3]の場所は名前をさします
gsubで空白を削除します。capitalizeで取得した英語の地域名の最初の文字だけ大文字にします

46行目でid番号ごとにデータをいれる
49行目でファイルを呼び出している
53行目　9文字目から4文字分をとって調べる
55行目　12月分の月別データ＋年平均を取る
56行目　RMKが8だったら正常、0なら×

67行目　正常値か確認
69行目　データを書き出す

アメダスデータの中身

アメダスのデータを見てみます

• less amedasu_station_index.csv

日本語が文字化けしています
qボタンを押して中止してください
次はこのように打ちます

• less amedasu_station_index.csv | nkf -w

nkfはアプリ名です
これで動かすと、文字が流れてしまいます
そこで、命令の順番を変えてみましょう

• nkf -w amedasu_station_index.csv | less

こうすると文字の流れを止める事が出来ます

• wc amedasu_station_index.csv

文字化けはしていますが最後の行で1600と出ています
1行目はヘッダですから1ひいて、1599行がデータという事が分かります

• cd monthry
• cd area53

lessで中を見てみましょう

• less nml_amd_m_53016.csv

ルビーファイルの起動

まずアメダスのディレクトリを作成し、中に先生のディレクトリからルビースクリプトをコピーします

• cd　~/Workshop
• mkdir AMeDAS
• cd AMeDAS
• cp /home/kaoru/Workshop/AMeDAS/get_amedas_normal.rb .

lsで内容を確認してみましょう
次に、ルビースクリプトを起動してみましょう

• ruby get_amedas_normal.rb

temp_normalというデータが作られますので中を見てみましょう

• less temp_normal

データがきれいに並べられているのが分かります

grassによるインポート

grassのコマンドを調べましょう
http://grass.itc.it/grass62/manuals/html62_user/vector.html
v.in.asciiの項目を調べます
exampleを確認しますと、example5が今回作成した形に近い事が分かります
temp_normalがある所からgrassを起動します

• cd /Workshop/AMeDAS/
• grass62

まずリージョンを確認し、デフォルトに戻しましょう

• g.region -p
• g.region -d
• g.region -p

モニタを立ち上げます

• d.mon x0

データを眺めましょう

• cat temp_normal

データをインポートします

• cat temp_normal | v.in.ascii -z z=3 cat=0 out=temp_normal col='lon double,lat double,temp double,station_id integer,station_name varchar(20)'

cat=0はカタログ番号を0から入れる
colには経度,緯度,温度,id,などいれる。''で内容をくくる。要素 文字の形式,で一セット
エラーが出ず、node=28とでてたらオッケー
ちゃんと作成されたか確認

• g.list vect

表示してみる

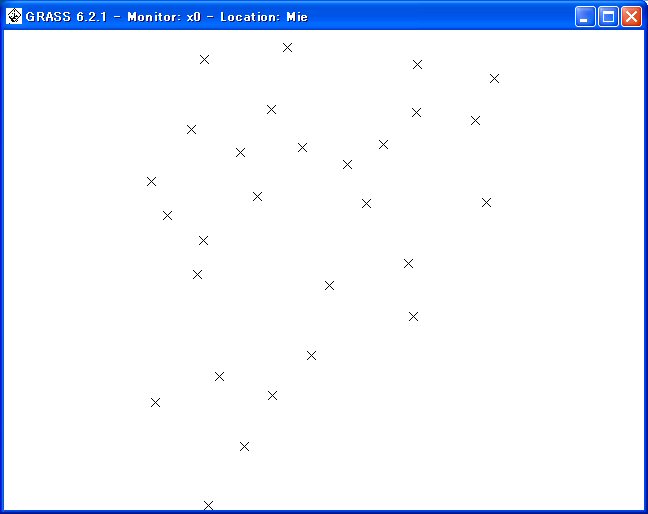

• d.vect temp_normal

xが表示されているだけです

このデータは座標系が異なる（日本測地系)のため、座標が少しずれています。
座標を変換しましょう
まずgrassを終了しましょう

• exit

また、grassを立ち上げます

• grass62

新しいロケーションを作成します
右下のボタンを押します
LOCATIONに次のように入れます
Mie_japan
無いから作るときかれますので
enter
座標を聞かれるのでlong-latitudeを選びます
B
enter
メモを聞かれるので適当に入れましょう
(例)Mie japan
これでいいかときかれます
y
なんか聞いてきます
y
座標系一覧が確認できますので行いましょう
list
tokyoが日本測地系なのでそれを選びます
tokyo enter
詳細を聞かれますのでリストを確認しましょう
list enter
tokyoを選びます
1 enter
座標を入れます
北－35:20N
西－135:45E　
東－137E
南－33:40N
間隔は以下の通り
0:0:02.25
0:0:01.5

※失敗した場合(作業の際は要注意）

rm -r ~/GRASS/Mie_japan

ディスプレー立上げ

• d.mon x0

データのインポート

• cat temp_noemal | v.in.ascii -z z=3 cat=0 out=temp_normal_j col='lon double,lat double,temp double,station_id integer,station_name varchar(20)'

データの確認

• g.list vect

データの表示

• d.vect temp_normal_j

grassを閉じます

• exit

レイヤを日本測地系から世界測地系に変換します(v.projの利用)
grassを立ち上げます

• grass62

project locationをMieで選択します
あと、その右は名前を選択します

モニタを立ち上げます

• d.mon x0

レイヤを確認します

• g.list vect

レイヤを表示します

• d.vect temp_normal

コマンドの内容を確認します

• v.proj help

変換を行います

• v.proj in=temp_normal_j lo=Mie_japan out=tmp_normal_w

新しいレイヤを表示して比較してみましょう

• d.vect temp_normal_w col=red

※d.zoomを利用して見てみましょう

空間内装をします
現在のデータ間隔が50mメッシュなので大きすぎるため、リージョンを変更します

• g.region ns=0:0:30 ew=0:0:45

内容を確認しましょう

• g.region -p

先回作成したマスクを削除します

• g.remove rast=MASK

次に、v.surf.rstコマンドの確認をします

• v.surf.rst help

実際に入力してみましょう

• v.surf.rst in=temp_normal_w elev=temp1 layer=0

ラスタデータが出来上がりますので確認しましょう

• g.list rast

念のために画面をリフレッシュさせます

• d.erase

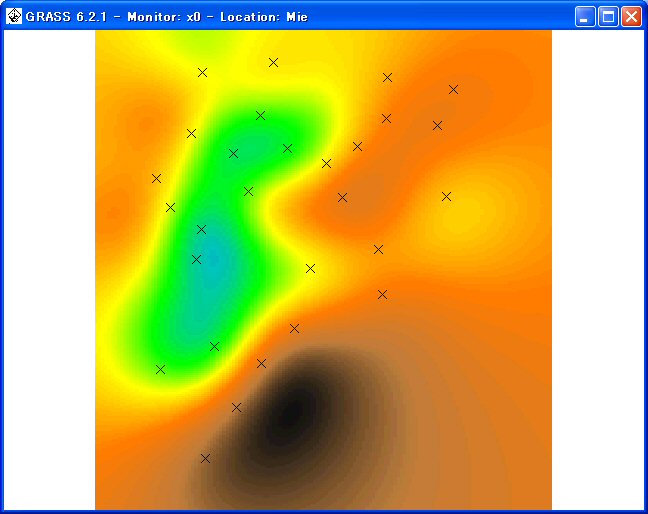

ラスタを表示してみましょう

• d.rast temp1

先ほどのベクタも表示してみましょう

• d.vect temp_normal_w

ラスタの中身を確認してみましょう

• d.whatrast

以上です
