オペアンプ

【オペアンプとは】

オペアンプは、反転入力(記号の－側)と非反転入力(記号の＋側)と呼ばれる2つの入力端子と、 1つの出力端子からなる一種の電圧増幅器。通常、±15Vの2つの電源が使用される。

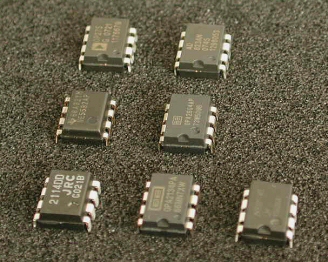

実際のオペアンプの画像

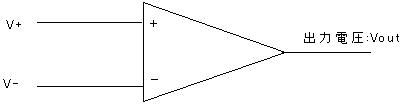

【オペアンプの記号】

以下の様な記号で表される

imageプラグインエラー : ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (opmark.jpg)

上下に、電源電圧と接続する線が書かれることもある

【オペアンプの特徴】

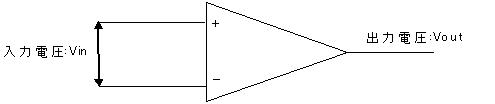

(1)、二つの入力端子の電位差をAv倍した電圧を出力する

imageプラグインエラー : ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (opavfigure.jpg)
