赤色LEDを点灯する回路を作成。

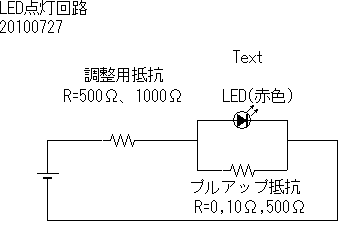

こんな回路図で

使用した部品、機械など

• LED(赤色)…型番GL5KG8(データシート)
• ブレッドボード
• 直流電源

wikipediaと上司によるLED使用上の注意

• 極性がある(A(アノード)、K(カソード)がある)
• 逆耐圧は期待できない(整流用途には向かない)
• 順方向降下電圧(Vf)が高い

LEDの発光色	順方向降下電圧	駆動電流
赤外線	1.4V	数～20mA
赤、橙、黄、緑	2.1V	数～20mA
白、青	3.5V	数～50mA
紫外線	4.5～6V	数～50mA

これを受けて、駆動電流が10mAくらいになるように抵抗を選ぶ

以上の条件と抵抗の定格電力が1/4[W]として
抵抗の値と、電源電圧を決定する。

【条件1】
抵抗の定格電力が1/4[W]の抵抗なので
1/8[W]となるRを選ぶ

消費電力は

で求まる

となるRを選ぶ

より

【条件1からの結論】
1250Ω以下の抵抗を選ぶ必要がある

【条件2】
電流は10mAくらいにしたい(8～12mA)

順方向降下電圧があるので
電源電圧:Vcc
降下電圧:Vfとおくと

となる

これから電源電圧:Vccは

となり

式変形をして、Vccの条件式にすると

となる。
R=1000,500[Ω]として試験をした。
Vf=2.1[V]

以上から
(1)、R=1000[Ω]
10.1<Vcc<14.1

(2)、R=500[Ω]
6.1<Vcc<8.1

となる。

試験結果
(1)、(2)の両方の場合で
V=1.8[V]でやや点る
V=2.0[V]で更に明るくなる
V=4.0[V]で充分に光った(これ以上の電圧ではだいたい同じ)

という結果になる。

またLEDと並列に抵抗をつけたとき
R=10Ωのとき点灯せず
R=500Ωのとき点灯
という結果になった。
