Quartus II Scripting - ASIC/FPGA設計者のためのページ

Quartus IIは、GUIでもたいていのことは不自由なくできますが、スクリプトが使えるとますます便利です。
このページでは、Quartus IIでのスクリプトの使用方法について解説します。

なお、スクリプトで使用する言語は、多くのEDAツール同様Tclです。

Quartus IIでのTclスクリプト実行方法

Tclスクリプトの実行方法には、下記の3通りがあります。

1. Tcl Consoleから入力
2. Tools→Tcl Scripts...から実行
3. コマンドラインツールから入力

Tcl Consoleから入力

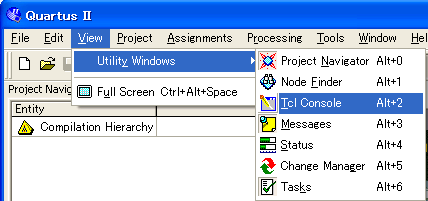

View→Utility Windows→Tcl Consoleで、Tcl Consoleというペインを開くことができます。

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (tcl_console.png)

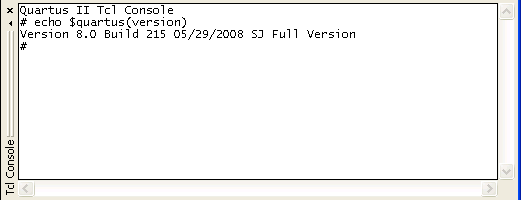

下記の画面は、Tcl Console上でQuartus IIのバージョンを表示した例です。

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (tcl_console2.png)

Tools→Tcl Scripts...から実行

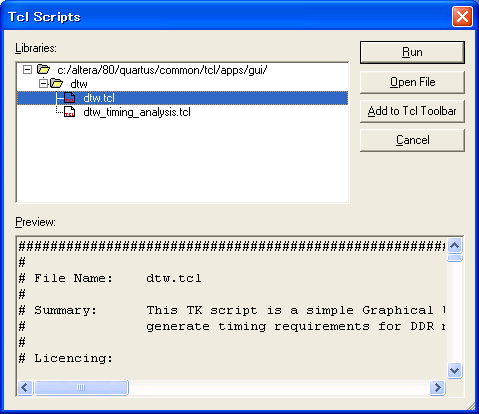

Tools->Tcl Scripts...で、下図のようなTcl Scriptsウィンドウを開くことができます。

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (tcl_scripts.png)

実行したいTclファイルを選択し、Runをクリックすると選択したスクリプトを実行できます。

コマンドラインツールから入力

コマンドプロンプトからquartus_sh（Quartus II Shell）などのコマンドラインツールを実行してTclスクリプトを実行します。
