Icarus Verilogのインストール方法

1.
このページにアクセスして、Windows版Icarus Verilogをダウンロードします。
2008年10月14日時点の最新安定版は0.8.6です。

2.
ダウンロードしたiverilog-X.Y.Z_setup.exeを実行します。

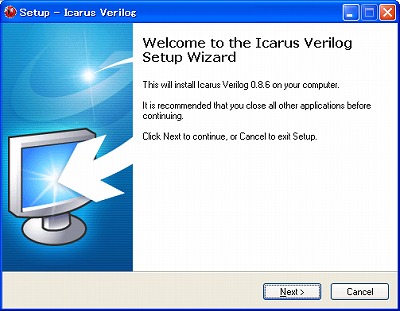

下図のような画面が表示されるので、Nextをクリックします。

3.
ライセンスについて表示されます。
I accept the agreementを選択し、Nextをクリックします。

4.

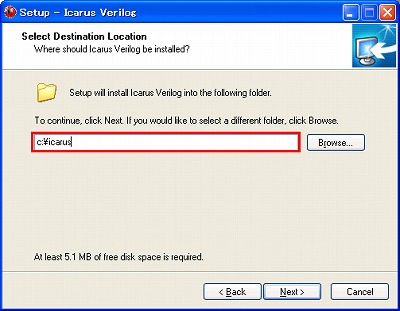

Icarus Verilogをインストールするディレクトリについて聞かれます。
デフォルトはC:\Program Files以下のディレクトリ名になっていますが、ディレクトリ名に空白が入っていると後でトラブルになる可能性が高いです。
C:\icarusなどのように、空白を含まないディレクトリ名に変更しておくことを強く推奨します。

5.

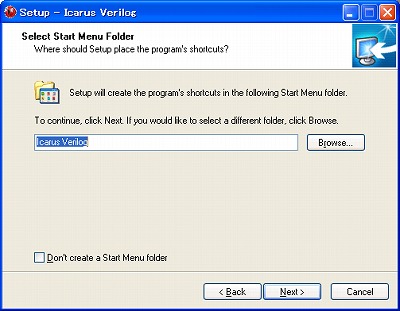

スタートメニューへの登録名について聞かれます。
Nextをクリックします。

6.

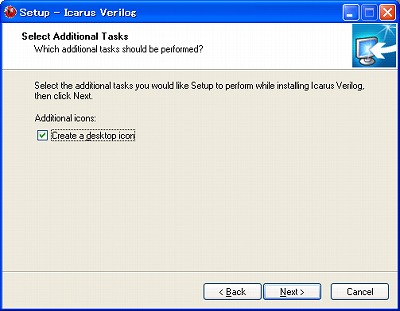

デスクトップにIcarus Verilog用のアイコンを作るか聞かれます。
作りたくない場合は、チェックをはずしてください。
Nextをクリックします。

7.

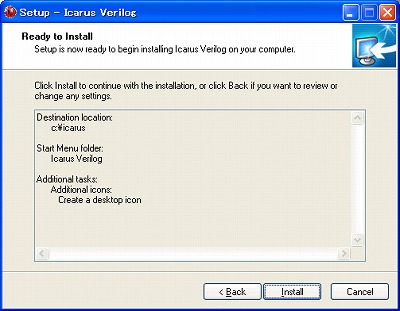

インストールの設定について表示されます。
問題がないか確認して、Installをクリックします。

8.
インストールが終了すると、下記のように表示されます。
Icarus Verilogの実行ディレクトリを環境変数PATHに追加しておくと便利なので、チェックはしたままにしておいてください。
Finishをクリックして、インストールを終了します。

Icarus Verilogのインストール確認方法

1.
コマンドプロンプトを立ち上げ、Icarus Verilogをインストールしたディレクトリに移動します。

2.
コマンドプロンプトで、下記のように入力してください。
hello.vlというテストベンチをコンパイルし、helloという実行ファイルを作成します。

C:\icarus> iverilog -o hello hello.vl


3.
コマンドプロンプトで、下記のように入力してください。

C:\icarus> vvp hello


下記のようにHello, Worldと表示されればOKです。
