線形変換の一覧

(今は違うらしいですが)高校課程の範囲の話なのでさらっと行きましょう。

ある座標[x, y]^T[x', y']^Tに変換する変換として
 \begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} a & b \\ c & d \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix}
と言うように行列演算で表されるものを線形変換と言うのでした。いかにその例を列挙します。

拡大・縮小
 \begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} s_x & 0 \\ 0 & s_y \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix}
回転
 \begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} \cos\theta & -\sin\theta \\ \sin\theta & \cos\theta \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix}
鏡映
 \begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} 1 & 0 \\ 0 & -1 \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix}
この例だとx軸に関する鏡映ですね。
スキュー
 \begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} 1 & b \\ 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix}

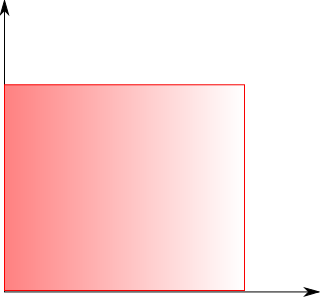

みたいな画像があったら
みたいな感じに変形させることができます。ここでb=\tan\thetaです。
