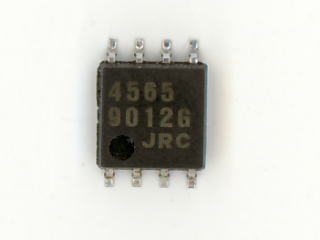

NJM4565M / 新日本無線
2回路入り汎用オペアンプ
| タイプ |
Bipolar |
| 電源電圧 |
±4～18V |
| GBW |
10MHz |
| スルーレート |
4V/us |
| Vn |
10nV@1kHz / 14.5nV@10Hz / Corner:25Hz |
| 開ループ利得 |
100db |
| 消費電流 |
4.5mA |
| 出力電流 |
35mA |
| オーディオ向け |
○ |
| ボルテージフォロア |
○ |
| オリジナルベンダー |
新日本無線 |
| 現行品/廃止品 |
現行品 |
型番・記号の意味:
NJM - 新日本無線の製品接頭記号で、バイポーラ系ICにつけられる
4565 - 型番
M - DMPパッケージ(広幅SOICパッケージ)
JRC製RC4560セカンドソースの
NJM4560
の集積密度を上げてダイサイズを小型化し、価格を30%ほど下げたものです。少し雑音特性も改良されています。
一定以上の性能があり、価格が極めて安いので市販のオーディオ機器でも広く使用されています。しかしあくまで汎用オペアンプであり
NJM4580
などと比べて優れた品種ではありません。ただし、4558・4559等よりは明らかに高性能です。
音は
NJM4556A
に近く、汎用品種としては良い部類に入りますが、あえて使うようなものではないと思います。NJM4556Aのほうが低電圧でも動きますし、出力電流も優れていますからね。ただし消費電流がNJM4565の倍になりますが。
