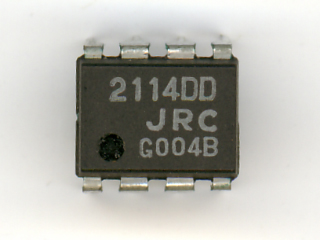

NJM2114DD / 新日本無線
ハイファイ・オーディオ用2回路入り低雑音オペアンプ
| タイプ |
Bipolar |
| 電源電圧 |
±3～22V |
| GBW |
13MHz |
| スルーレート |
15V/us |
| Vn |
3.3nV@1kHz / 9.6nV@10Hz / Corner:24Hz |
| 開ループ利得 |
104db |
| 消費電流 |
9mA |
| 出力電流 |
28mA |
| オーディオ向け |
○ |
| ボルテージフォロア |
△ダイオード保護あり |
| オリジナルベンダー |
新日本無線 |
| 現行品/廃止品 |
現行品 |
型番・記号の意味:
NJM - 新日本無線の製品接頭記号で、バイポーラ系ICにつけられる
2114 - 型番
D - PDIPパッケージ
D - 低雑音選別品
JRCが
NJM5532
を改良する形で開発し、中級・高級オーディオ機器用として非常に高く評価されたバイポーラ入力オペアンプです。入力オフセット電圧・雑音の低減、AC特性の向上が図られていますが入力バイアス電流がNJM5532の倍以上(200nA→500nA)に増大しています。
高音から低音まで豊かな音が特徴的です。歪感もなくクリアで、とりあえず全ての点で文句なしの音と言えます。ここから先は「欲を言えば･･･」の世界です。これを
OPA2134
等に取り替えても、2114以上に音質が向上したようには感じられず、音の性格の違いとしか聴き取れません。
NE5532ファミリですので差動入力の電圧・電流制限(±0.5V,10mA)やポップノイズはそのまま残っています。
NJM2114と電気的特性の近い品種
- BA15532(ROHM)
- NJM5532(JRC)
- NE5532/SA5532/SE5532(SIG)
- NE5532/SA5532/SE5532(PHI)
- NE5532/SA5532/SE5532(NXP)
- NE5532(ON)
- RC5532(RAY)
- RC5532(FCS)
- NE5532(FCS)
- KA5532(FCS)
- TL4581(TI)
