BC550,BC557 / フェアチャイルド

---

フェアチャイルド製オーディオ向け低雑音トランジスタです。オリジナルベンダーはフィリップスだと思います。
海外のトランジスタはNPNかPNPかは型番から判別できません。データシートなどで調べる必要があります。この場合BC550がNPNでBC557がPNPです。
本来BC550のコンプリメンタリはBC560ですが手に入らなかったので雑音特性が違うBC557をやむなく使用しました。他の特性はほぼ同じですので使用できます。

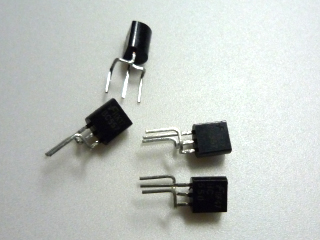

BCなど2文字以上のアルファベットで始まるヨーロッパ系のトランジスタはTO-92パッケージでも端子配列がメタルカンパッケージに合わせてあるものが多いのでリードを曲げ加工する必要があります。
端子の並びは平らな面から見て左から順にC,B,Eです。
