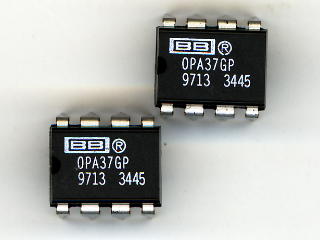

OPA37GP / Texas Instruments
超低雑音･精密OPAMP
1997年製
| タイプ |
Bipolar |
| 電源電圧 |
±4～22V |
| GBW |
63MHz |
| スルーレート |
11.9V/us |
| Vn |
3.2nV@1kHz / 3.8nV@10Hz / Corner:7Hz |
| 開ループ利得 |
124db |
| 消費電流 |
3.3mA x2 |
| 出力電流 |
25mA |
| オーディオ向け |
○ |
| ボルテージフォロア |
× |
| オリジナルベンダー |
Burr-Brown |
| 現行品/廃止品 |
現行品 |
型番・記号の意味:
OPA - バーブラウンのオペアンプ製品の接頭記号
37 - 品番
G - PMI社に準じたグレード記号で、精度を犠牲にして動作範囲温度を広くしたものにつけられる
P - PDIPパッケージ
AD/PMIの
OP37GPZ
の対抗品で、OP37と似た特性を維持しつつ、オフセットの調整をツェナーザップではなくレーザートリムによって行っているというものです。こちらも当然1回路版しかありません。
OP37GPにくらべ少し入力オフセット電圧が下がっていますが、μV単位の話です。OP37の選別品には及びません。スルーレートはOP37の17V/μsより減じられています。
音はOP37とは違っています。OPA37のほうが音が硬く、OP37のほうが音が滑らかです。その分解像感はOPA37のほうが強いですが、立体感は少なくなったように思います。
発振のしやすさはOP37もOPA37も同等で、発振したときの現象もまったく同一です。OP37と高い互換性があると言えます。
