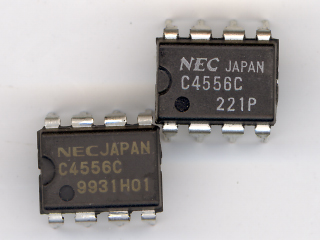

μPC4556C / 日本電気
広帯域限定位相補正デュアル演算増幅回路
1999年製/1992年製(旧ロゴ)
| タイプ |
Bipolar |
| 電源電圧 |
±4～16V |
| GBW |
20MHz |
| スルーレート |
5V/us |
| Vn |
4.5nV@1kHz / 13.5nV@10Hz / Corner:9Hz |
| 開ループ利得 |
100db |
| 消費電流 |
5.8mA |
| 出力電流 |
25mA |
| オーディオ向け |
○ |
| ボルテージフォロア |
× |
| オリジナルベンダー |
日本電気 |
| 現行品/廃止品 |
DIPパッケージは保守品種 |
型番・記号の意味:
μP - NECの製品接頭記号(同社の商標「MICROPACK」の略)
C - バイポーラアナログIC
4556 - 型番
C - PDIPパッケージ
NECの4558ファミリー広帯域用低雑音オペアンプです。非常にマイナーな製品です。このオペアンプはゲイン10倍以上の回路向けに作られています。ボルテージフォロアでは使えませんが、発振防止は簡単な部類に入ります。
ちなみにμPC4556という型番ですが、
RC4556
や
NJM4556A
の同等品ではなく、全く別の品種です。JRCだとNJM2043とかNJM4562が相当品種となります。
高音の響きが
AD711
/
AD712
並に強いです。この点についてはテストした4558ファミリーOPAMPの中では恐らく最高でしょう。一方、低音の量感やスピード感は特別優れてはいませんが、及第点レベルは出ています。
全体的なレベルはとても優秀と言えます。あまり入手しやすくないのが残念です。
