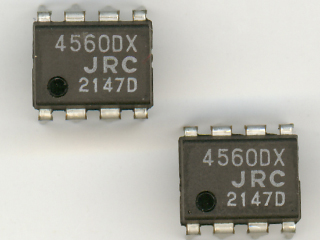

NJM4560DX / 新日本無線
2回路入り汎用オペアンプ
1992年製
| タイプ |
Bipolar |
| 電源電圧 |
±4～18V |
| GBW |
10MHz |
| スルーレート |
4V/us |
| Vn |
12nV@1kHz / 20nV@10Hz / Corner:24Hz |
| 開ループ利得 |
100db(NJM4560標準グレードの値) |
| 消費電流 |
4.3mA |
| 出力電流 |
35mA |
| オーディオ向け |
○ |
| ボルテージフォロア |
○ |
| オリジナルベンダー |
Raytheon |
| 現行品/廃止品 |
グレード廃止品 |
型番・記号の意味:
NJM - 新日本無線の製品接頭記号で、バイポーラ系ICにつけられる
4560 - 型番
D - PDIPパッケージ
X - ハイゲイン選別品
NJM4560はNJM4558、4559の高速版でRC4560のセカンドソースです。最後に付く「X」は裸利得が高いものを選別したグレードで、現在は廃止されたグレードです。
Xグレードはどちらかというとギターエフェクター向けに人気があり、通常のオーディオ用では雑音選別品のDグレードが好んで使われます。
さて聴いてみるにあたり近縁種の
NJM4556ADD
、
NJM4565M
と比較してみましたが、どうもNJM4560DXだけ高音が強く低音が控えめに聞こえます。したがってNJM4560DXは比較の二種よりもタイトで繊細な感じの音に聞こえますが、迫力はいまひとつと感じます。これはXグレードの特徴なのか、NJM4560の特徴なのか、ちょっと今のところ分かりません。
Xグレードはギターエフェクター用ではむしろ暴れた音を出すことで人気があります。今回のヘッドホンアンプとしての印象とは逆です。
