2024-01-26 18:09:22 (Fri);

I･O DATA LANDISK(HDL-GT2.0)のHDD容量(500GB×4台→2.0TB×4台)に拡張をしました。

---

そのままのファームウェア(Ver1.37)では、HDD(2.0TB×4台)にしても、
HDL-GT4.0(1.0TB×4台)の容量しか拡張できません。
ファームウェアを改造しないとだめなので「6/8TB化改造FW作成スクリプト公開」を参考にさせていただきました。

---

「HDL-GT2.0」(FW:Ver1.37→Ver1.38[最終版])
容量拡張前：HDD 500GB×4台(RAID0:2.0TB、RAID5:1.5TB)
容量拡張後：HDD 2.0TB×4台(RAID0:8.0TB、RAID5:6.0TB)

---

参考URL
●「いきあたりばったりのおもいつきめも」
　【HDL-GT,HDL4-G 6/8TB化改造FW作成スクリプト公開】
　http://blog.livedoor.jp/nekoshin1/archives/52240476.html

　【HDL-GT,HDL4-G 新しいHDDセットの作成手順】
　http://blog.livedoor.jp/nekoshin1/archives/52240505.html

●「最新（最終）ファームウェア ダウンロード」
　【HDL-GTシリーズ ファームウェア Ver.1.38（2017/11/21掲載）】
　https://www.iodata.jp/support/information/2017/gt_lastfirm/

※LinuxPCが必要なので、以前「REGZAのHDD修復」で「Hyper-V」で「ubuntu-14.04.6」環境を作っていたのを使います。

●「6/8TB化改造FW作成スクリプト」
　HDL-GTのFW最終バージョンが、Ver1.38でしたので、その「update.tgz」を使います。
　(86tb-fw-change.sh)は、Ver1.36までの対応だったので、スクリプトを見直してVer1.38用に修正
　(86tb-fw-change.sh)で、Ver1.38の「update.tgz」から「HDL-GT_fw1.38-update.tgz」を作成します。

●「新しいHDDセットの作成」
　(tane-hdd-data.sh)で、元のHDD(500GB)から種HDDデータを「HDL-GT2.0-tane」フォルダに取得
　(HDL-GT2.0-rest.sh)で、種HDDデータを新しいHDD「HDL-GT2.0の種HDD(2.0TB)」に書き込み
　(sdx-part-del-update.sh)で、「sda-part-del.tgz」,「sdbd-part-del.tgz」(今回未使用)を作成

　HDL-GT2.0のHDD#1に「HDL-GT2.0の種HDD(2.0TB)」をセット後、電源を入れて起動し「RAID崩壊から復旧」させる
　「RAID0」の場合は、RAID崩壊で起動後Web設定画面のボリューム操作からメンテナンスを実行する
　「RAID0」以外の場合は、メンテナンスで復旧させないで、ボリューム設定からRAID0に変更する(エラーでも「RAID0」で構成できるまで繰り返す)
　復旧後は、合計で約1.2TBとなれば良い(500GB+250GB+250GB+250GB)

　HDDパーティション開放アップテータ「sda-part-del.tgz」でファームウエア更新する
　「RAID崩壊」で起動するので、「RAID崩壊から復旧」させる
　復旧後は、合計で約1.0TBとなれば良い(250GB+250GB+250GB+250GB)

　6/8TB化改造FW「HDL-GT_fw1.38-update.tgz」でファームウエア更新する
　FW:1.37→1.38だから通常のファームウエア更新が出来る(うまく更新できなければ、再度「RAID崩壊から復旧」させてみる)

　更新後、再起動したら、
　(tane-hdd-data.sh)で、「HDL-GT2.0の種HDD(2.0TB)」から種HDDデータを「HDL-GT1.0-tane」フォルダに取得
　HDL-GTの残りのHDDを取り外し、4台ともパーティションを全て開放して置く(「HDL-GT1.0の種HDD(2.0TB)」)
　(HDL-GT1.0-rest.sh)内の LENG=1.0 を目的容量の LENG=8.0 に修正する(2.0TB×4台＝8.0TB)
　(HDL-GT1.0-rest.sh)で、種HDDデータを新しいHDD「HDL-GT1.0の種HDD(2.0TB)」に書き込み

　HDL-GT2.0のHDD#1に「HDL-GT1.0の種HDD(2.0TB)」をセット後、電源を入れて起動し「RAID崩壊から復旧」させる
　「RAID0」の場合は、RAID崩壊で起動後Web設定画面のボリューム操作からメンテナンスを実行する
　「RAID0」以外の場合は、メンテナンスで復旧させないで、ボリューム設定からRAID0に変更する(エラーでも「RAID0」で構成できるまで繰り返す)
　復旧後は、合計で約6.2TBとなれば良い(250GB+2.0TB+2.0TB+2.0TB)

　HDDパーティション開放アップテータ「sda-part-del.tgz」でファームウエア更新する
　「RAID崩壊」で起動するので、「RAID崩壊から復旧」させる
　復旧後は、合計で約8.0TBとなれば良い(2.0TB+2.0TB+2.0TB+2.0TB)

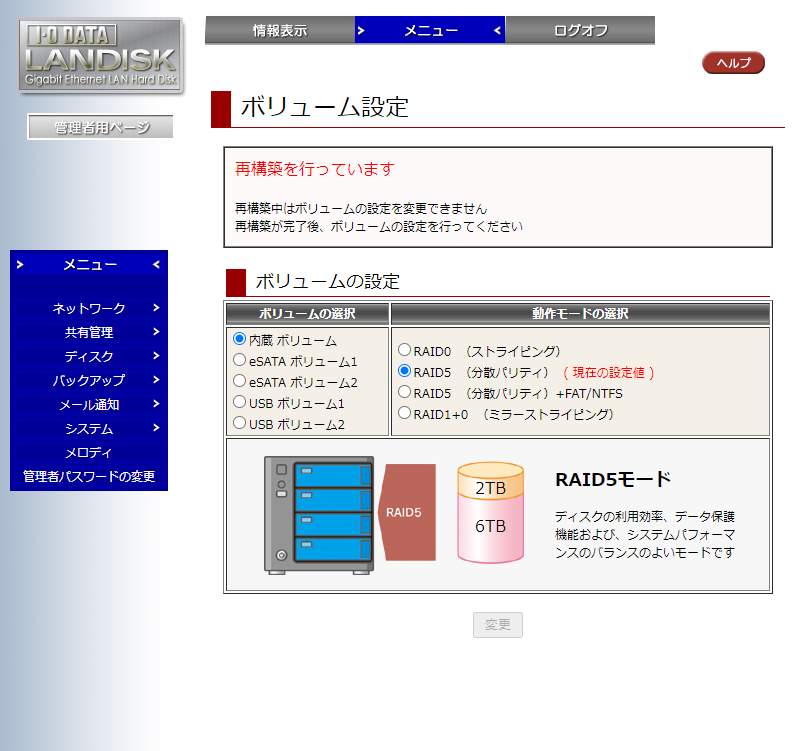

　そのまま「RAID0」(8.0TB)で運用しても良いが、「RAID5」(6.0TB)で運用するため、ボリューム設定から「RAID0」から「RAID5」に変更する

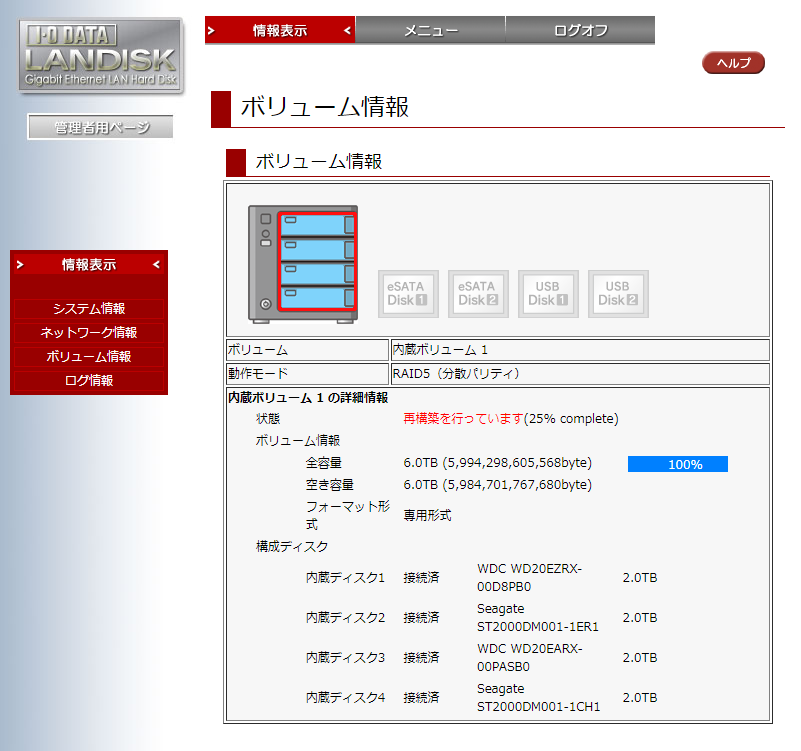

　現在構築中ですが、RAID5で6.0TBの容量なので、再構築も48時間(2日)ぐらい掛かるようです。
　結局、構築完了するのに55時間かかりました。

※備忘用で作成したので、間違いや不具合があるかもしれませんが、その都度対応してください。

---
