mp3やMIDIなどのデコーダICです。SPIで簡単に操作でき
高機能で使いやすいICです。値段も手ごろでうれしい限り。
秋月電子 vs1053b 700円
PIC24fj64ga004を用いて制御します。SDカードのデータ
をそのままvs1053bに送り込むだけです。
vs1053b 700*1
チップ抵抗(1608)
100k*2
1M*1
チップコンデンサ(2012)
0.1u*5
10u*2
1.0u*2
33p*2
クリスタル12.288Mhz
マルツでそろいそう.
https://www.marutsu.co.jp/user/categories.php?DAI=020000
できればdigikeyがいいけど・・・。

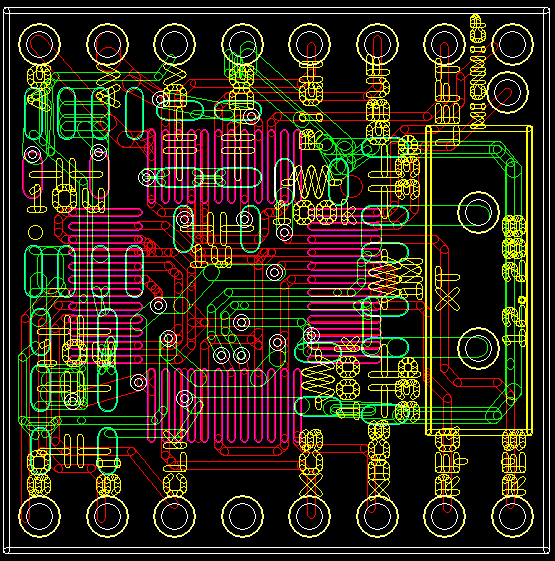

小型にしてケースなどのデザインを工夫出来たらいいなという
考えから基板に起こそうと考えました。以下PCBEを利用して
実際に起こした基板です。ちょうど一円玉の直径とこの基板の
１辺の長さが同じです。
PCBEデータ
はんだ面配線
部品面配線と部品面シルク
