解説

VS1011e VS1053b　どちらも秋月で７００円くらいで手に入る
ＭＰ３などなどのデコーダＩＣです。ＩＣ名でググれば仕様書の翻訳を
してくださっている方のページにたどり着くので参考にしてください。
今回はVS1011eを利用したEASY MP3という基板を利用しています。
僕も参考にしまくりました。最終的には、先輩にまるなげして動かしてもらって
教えてもらった形ですが、とりあえず解説をまとめます。

使い方

解説にも書いたように仕様書の翻訳があるのでそれの分かりにくかったところ
をまとめることにします。

• 通信方式が２つ！？
  ＳＣＩとＳＤＩという二つの通信がでてきます。
  大まかにいえば
  SCI→コマンド用通信
  SDI→音楽データ用通信
  なのですが、SDIは使わなくても良いという設定もできます。

• VS1002ネイティブ・モード(Newモード)とVS1001互換モード
  どちらのモードを使うかSCIでコマンドを送って決めます。
  どちらのモードでもSCIは同じ端子なので、リセットをかけたら
  そのあとSCIコマンドを送りどちらのモードを使うか決めます。
• 初期化手順


  SPI2_Write()はSCK SI SOの端子と接続しています。


XCS = 1 //1はhigh XCSをhighへ
XRESET = 1
//MP3と関係の無い初期化をここに書く

XRESET = 0
delay_ms(50);//50ミリ秒待つ
XRESET = 1
while(!DREQ)//DREQがhighになるのを待つ(highになったら初期化成功)

XCS = 0;//SPI2_Writeは16bitのＳＰＩ通信（書き込み）です
SPI2_Write(0x0002);	// writeコマンド
SPI2_Write(0x0000);	// address　０
SPI2_Write(0x000c);	// data1
SPI2_Write(0x0000);	//VS1002ネイティブ・モード(Newモード)へ
XCS = 1;
while(!DREQ)

// mp3クロック切替
//EasyMp3に対応するクロックに切り替えます
XCS = 0;
SPI2_Write(0x0002);	// write
SPI2_Write(0x0003);	// address
SPI2_Write(0x009B);	// data1
SPI2_Write(0x00F7);	// data2
XCS = 1;
while(!DREQ)

　

// mp3ボリューム変更
//デフォルトではボリュームＭＡＸなので変更
XCS = 0;
SPI2_Write(0x0002);	// write
SPI2_Write(0x000B);	// address
SPI2_Write(0x0055);	// data1
SPI2_Write(0x0055);	// data2
XCS = 1;
while(!DREQ)

　

XCS = 0;
XCS = 1;

　

while(1){//あとはＭＰ３のデータを送るだけ
    while(!DREQ) ;
    SPI2_Write(ＭＰ３のデータをＳＤから読んでそのまま送る);
}

ぶち当たった問題点

• 自分で作ったのが動かなかった理由

1. ＳＰＩ通信をソフトウェアで作っていたため速度が遅すぎたこと
2. データを送る順番が、逆だったこと

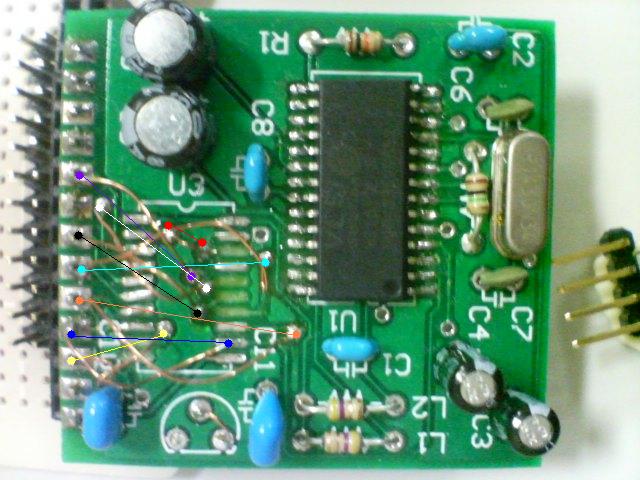

• 接続線

  ちょっと白と黒が見ずらい~




• ＥＡＳＹ　ＭＰ３基板 ”先生いわく、５Ｖを入力しても壊れないようにかませているＩＣ”が
  曲者で、ビットレートの高いＭＰ３データを送ると止まってしまう。
  このＩＣを取り除いて、基板を再構成したらビットレートの高い音楽データも
  流せました。
  後でその写真を載せます。まぁ、自慢げにこんなこと書いていますが、この問題
  発見したのも解決したのも先輩です。
  大感謝

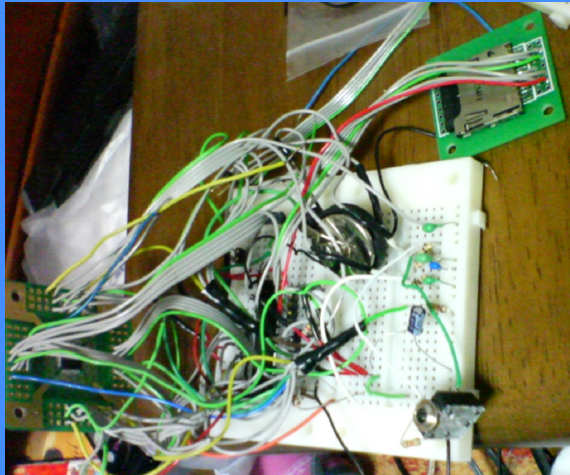

  下にこのＩＣとの初対決の時の写真を載せておきます。
  見ればわかると思いますが、初対決は完全にＫＯ負けでした。
