SDC初期化

成功しましたが、いろいろと苦労しまくりました。~
参考サイトを見てもできなかったという人がいたら~
見てみてください。

初期化手順

1. CSをHにする。
2. クロック(CLKのL→H)を74回以上送る。
3. CSをLにする。
4. CMD0を送信し、レスポンス0x01を受ける。
   CMD0はMMCモードで発行するので、CRCが必要です。CMD0のCRCは(1001010)です。
5. CMD1を送信し、レスポンスを受ける。
6. CMD1のレスポンスが0x01なら、CMD1のレスポンスが0x00になるまでCMD1を再送信し続ける。
7. CSをHにする。
8. クロック(CLKのL→H)を74回以上送る。
9. ダミークロックを送る。（CS→H CLK→8回 )
   普通と違ってＣＳをＨの状態でCLKを送ってください。これで
   ＳＤ側のシフトレジスタ（たぶん）の掃除をします。
10. CSをLにする。
11. CMD0を送信し、レスポンス0x01を受ける。
12. CMD0はMMCモードで発行するので、CRCが必要です。CMD0のCRCは(1001010)です。
13. CMD1を送信し、レスポンスを受ける。
14. CMD1のレスポンスが0x01なら、CMD1のレスポンスが0x00になるまでCMD1を再送信し続ける。

どうしても動かないならば、レスポンスのチェックをしてみてください。
0xffを受信している場合、配線ミスがあります。チェックしてみてください。

受信データ

• 先頭セクタ

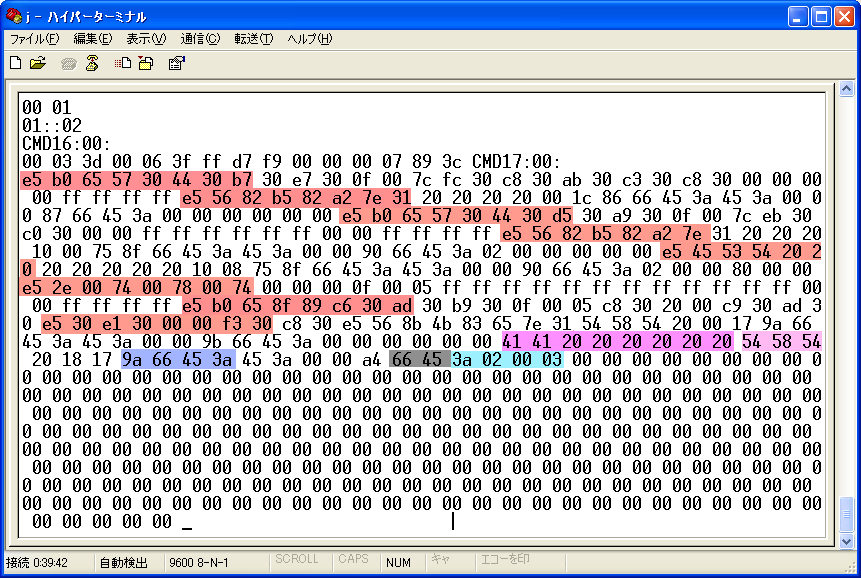

• ルートディレクトリの内容

データの解説

e5から始まる赤の部分はすべてすでに消されたデータをあらわしています。
このＳＤＣには、今までに８のfileが生成、削除されたことが分かります。
次の41から始まるデータはaa.txtと言うデータをあらわします。
41はA 20はスペース 54はT　58はX をあらわします。

プログラム

このプログラムはCCS-Cを利用しています.
ライブラリ化等まったくしていませんが、動作のみは、テスト済みです。

sdc3.c
