GPSモジュール

モジュール名 ＧＰＳレシーバモジュールキット
秋月で４８００円のキット（K-2294）

• 右　gpsモジュール（銀）　左　通信機（緑）

キット考察

gpsモジュールとしては価格は安いらしい
キットではなくＧＰＳモジュール（ＳｉＲＦチップセット）
だけで販売して価格をもっと下げて欲しかった
回路図では電池を予備のバッテリーとして利用と書いてある
その名のとおり予備なのでなくても動く。
出力データはＮＭＥＡ－０１８３形式

ＮＭＥＡ－０１８３

受信したデータはこの形式になっている。
特に欲しいデータの場所を抜粋
GPRMC 4 緯度
GPRMC 7 経度
GPVTG 7　速度
GPGGA 7 衛星数
GPZDA 2 3 4 日　月　年
GPZDA 1 時間（９時間引いた値が日本時間）
そのほか色々受信しています。参考サイトに詳しく載っているので
省略します。

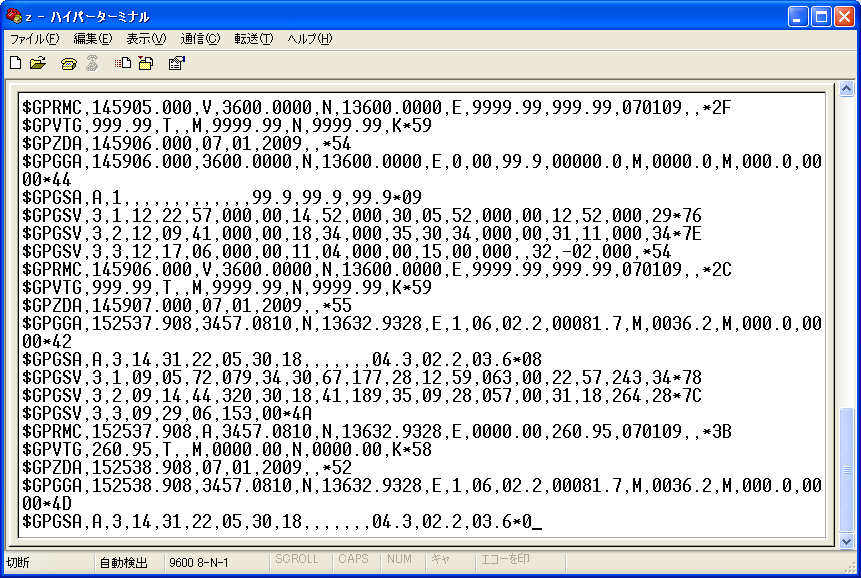

• 自宅で受信したデータ（ハイパーターミナル）

付属のソフト

ＮＭＥＡ－０１８３を解読したアプリ
解読さえできれば簡単にソフトは作れそう。
MFCアプリで、rs232c通信の設定をして解読したデータを表示するだけのソフト。
たいしたことはしていない。があるだけで見やすくなり手間は省ける。

• 自宅で受信したデータ（付属ソフト）

おまけ

このままでは外に運び出せない。せっかくのＧＰＳだからいろんなところで
測ってみたい。ということで持ち運びできるように液晶つけてみました。
おまけでありながらメインです。ＰＩＣで内容を受信します。
この時割り込みではなくソフト内部でgetch();してください。
$を待って次にくる文字列を順に受けます。文字列と言っても実際には、
getch();で順に文字を受けるだけです。
注意点
８MHzだと文字を受けられないことがあります。
gpzdaは受けるけれどgpggaは受けられないのような状態。
delayはいれないようにすること。入れても１秒以内。

• ちょっとみにくいけど一行目　日にちと時間　二行目　緯度経度
