自作プリント基板 - なんだかいろいろウィキ

javascript plugin Error : このプラグインで利用できない命令または文字列が入っています。

ＣＡＤソフト

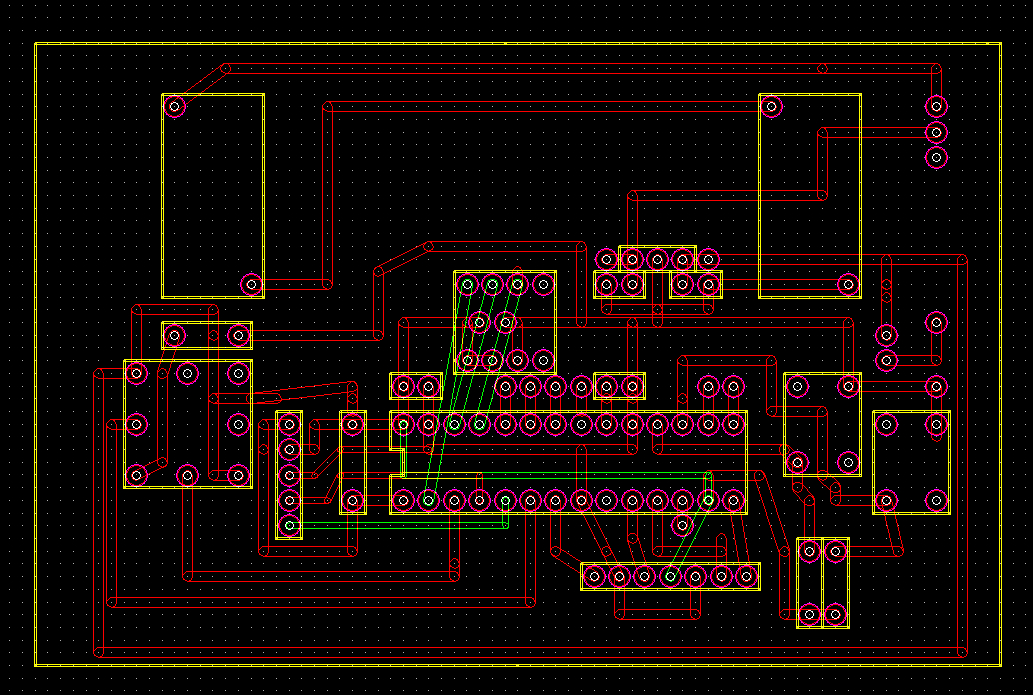

PCBE

転写

近所のスーパーでコピーしてアイロンかけました。
結構きれいと思います。だめなところは油性ペンで補強

エッチング

基板が古いからかな。ほかのサイトでは水温40度で２分とありますが
４０度で１～２時間つけっぱなしてやっと完成。何か間違ってるのかも
まぁ、ゼミ室の奥の奥から見つかった使えるかどうかも怪しい物が
使えただけでも良しとしましょう。エッチング終わったらごしごしと
トナーを落としにかかりました・・・が、パターンが削れて死にそうになった
ためちょっと汚いけどこすり終了。ぎりぎり生きてました。半田ののりが
少し悪くなりますが、パターンが死ぬよりましなのでここでフラックス塗って
終了。
