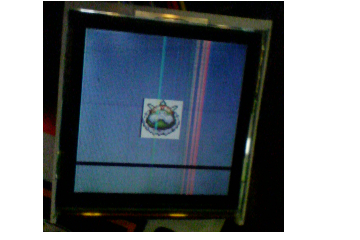

NOKIA3300

黒いラインが入ってます
いきなりのライン落ち
ハンダ付けしやすく使いやすい
簡単にライン落ちする。ちょこちょこさわると直ることがある

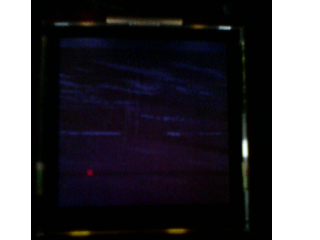

BMP表示

トップページにある絵を表示してみた。
ＳＤカードからbmpを読み込んで表示

　え？暗っ！！

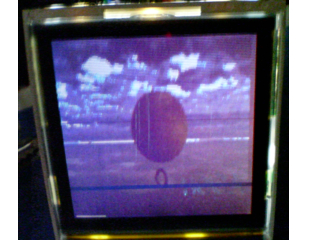

ＢＭＰ表示改

1. 前回の暗かったのでバックライトを8V→9Vに
2. プログラムを改良ずれていたのを補正　斜め！なんで？

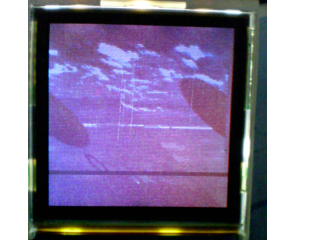

BMP表示改改

1. 斜めを直した　完成！やった

プログラム

eki2.c

ＢＭＰ表示改改やおまけのプログラム

ek3.c

機能のプログラム

ek4.c

３軸加速度センサを組み合わせました

回路図

プログラム見たらだいたい分かるはず。
全部一番上のdefineで作ってあるので好きに変えてください.

考察

ＳＤＣと液晶の初期化にあわせて１０秒近くかかってしまう。
これは通信してチェックしてるのでこれを消せば・・・
それでも４秒かかる。なんとかしたい。
ＢＭＰ表示も表示が始まってから終わるまで３秒～５秒かかる。
これではアニメーションは無理。
ＳＤの中は128*128pixelの24dpiです。上位4bitのみを使って
表示しています。

機能

このカラー液晶には範囲指定してその部分だけ書き込みができる
機能ががります。中心の絵の部分だけ書き込みしています。
ところで、さらに液晶が壊れてます。どんどん壊れます。

おまけ

これをしないとニコニコ技術部に入部できないらしい
ごめん。まだちょっと恥ずかしい。

　ちょっとちっちゃい？

これは、ＳＤの画像データを入れ替えただけ。
ＰＣでデータを変えるだけで表示内容が変わっちゃいます。
ＰＣでデータを見たり書いたりできるのがＳＤの利点ですな。
