CPLD

Xilinx

FPGA、CPLDの製造大手企業

WebPack

xilinxのIEDです。個人的にはこのソフトの使い勝手はquatusにおとると
思っています。

WebPackの使い方

• 使った基板

  起動




  こんな画面。
  File->New Projectを選ぶ。
  画面がないところは全部nextでOK




  この画面に出会ったらこんな感じに入力。




  上のほうは、使っているCPLDを選ぶ。
  下は同じでOK。VHDLを選びます。
  finish




  右クリックでNew Sourceを選ぶ。




  ファイル名を入れて VHDL Moduleを選ぶ。
  finish




  選択部分にしたのプログラムをコピーしてください。


1. テストプログラムを書いてみる。

   entity hello is
   port(
   clk:in std_logic;
   led_out:out std_logic);
   attribute pin_assign:string;
   attribute pin_assign of clk:signal is "5";
   attribute pin_assign of led_out:signal is "3";
   end hello;

   architecture Behavioral of hello is

   signal counter:std_logic_vector(20 downto 0);

   begin
   process(clk)
   begin
   if clk'event and clk='1' then
   counter<=counter+1;
   end if;
   end process;
   led_out<=counter(20);

   end Behavioral;


このプログラムは、ledを点滅させるプログラムになっている。使用している
発信子が8MHzでLEDは約２５０msで点滅する。

• プログラムの説明

  entity hello is　entity ソースファイル名 is　で
  port(
  clk:in std_logic; クロックの入力
  led_out:out std_logic);　　ledをちかちかさせるピン
  attribute pin_assign:string;
  attribute pin_assign of clk:signal is "5";　使用ピンの指定
  attribute pin_assign of led_out:signal is "3";
  end hello;

  entity ソースファイル名 is　と　end ソースファイル名で囲んだなかに
  使用するピンとその型を指定する。
  またそれには
  port();内に
  変数名:in or out　型;とい書き方をする。
  たとえば
  clk:in std_logic;の場合
  clｋという変数は外部からの入力がstd_logicという型で入る。
  led_ou:out std_logic;の場合
  led_outという変数は内部で指定したものをstd_logicという型で出力する。

  attribute pin assign:string;に続いて
  attribute pin_assign of 変数名:signal is "使用ピン";
  で変数が使う使用ピンを指定することができる。
  ソフトの中にGUIでpin指定できるGUIが入っていると思われるが
  私が見つけたGUIは非常に使いにくかったので(たぶんもっと使いやすいのが
  どこかにあるはずだが)プログラムで指定してしまうことにした。

  architecture Behavioral of ソースファイル名 is と
  end Behavioral;で囲まれた部分に動かしたい動作を書く。
  signal counter:std_logic_vector(20 downto 0);は、外部との接触を
  持たない変数でportの中身と基本的に同じである。
  std_logic_vectorはstd_logicの配列と同じ働きをする。
  変数を作り終わったらbeginを書くその下に実際の動きが入ってくる。
  process(clk)は時間別に処理したいときに書く。これを書かない場合は、
  同じ時間に処理される。（並列処理）process()括弧の中身は、portで指定した
  もので内部で使うものを書く。
  if文はクロックが動いてhighになったら処理をすると言うもの。


個人的にここはQuartusに勝っていると思う。
プログラムのコンパイルが終わるとこの画面になる。
マクロ、レジスタ、ピンなどの使用率が表示される。
また右のpic listをクリックするとどのピン配置が表示され
プログラム中でのPIN配置とハード側のピン配置の確認ができる。

右下のImportant Designを開き、図と同じところを選ぶ。

右クリックしてRUNする。
これでプログラムに文法的なエラーがないか確認する。全体をコンパイルすると
時間がかかるため、この操作を入れておくと作業時間が短縮できる。

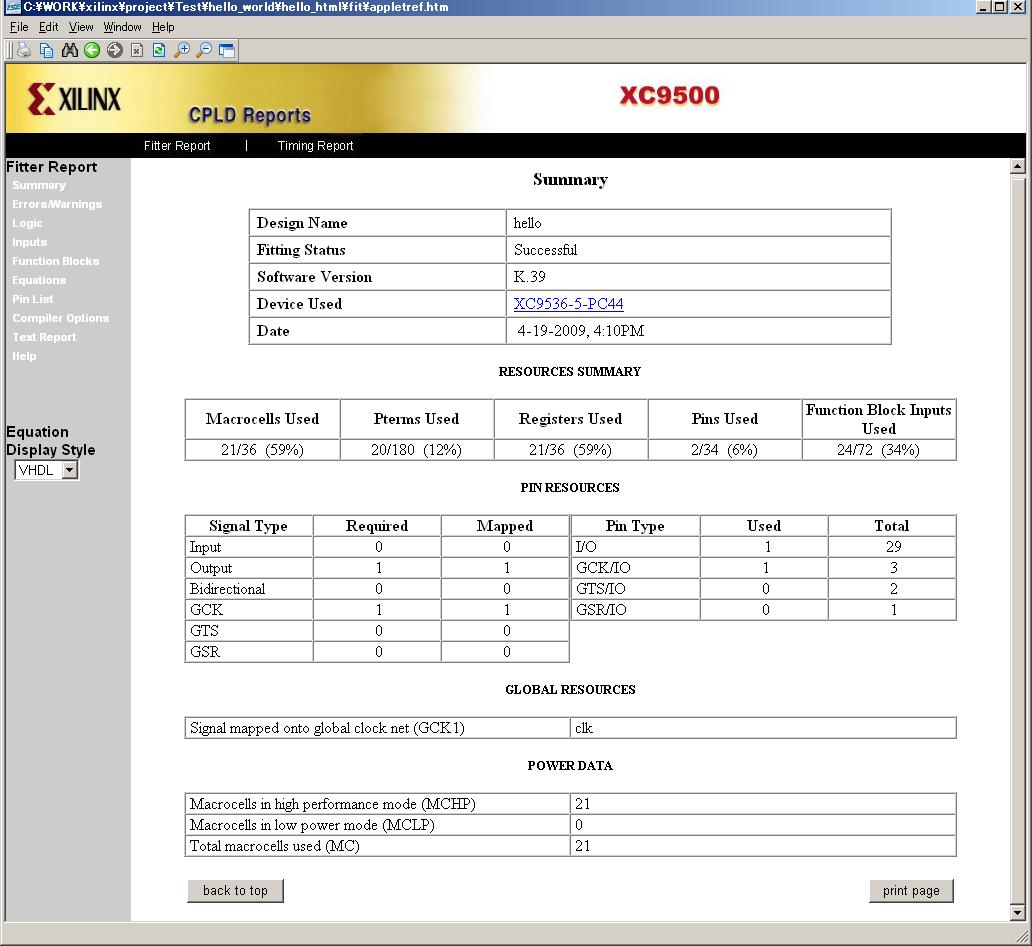

OKだったら次はFITで同じ作業でRUNする。このそふとでは、コンパイルではなく
フィットというらしい。これに成功すると、こんな画面が出る。

いろいろ見れるので見てみる。PIN配置とか使用率とかみれるから確認する。

再び右下から図のところでRUNする。なにか確認ダイアログが出るのでYESを選ぶ
とこんなのが出る。ので、ハードをつないでから、下と同じところを選んでください。
つないでいるCPLDの名前が画面に出たら接続成功です。
さっき選んだところのすぐ下にある、Programを選ぶと書き込み完了です。
