計画

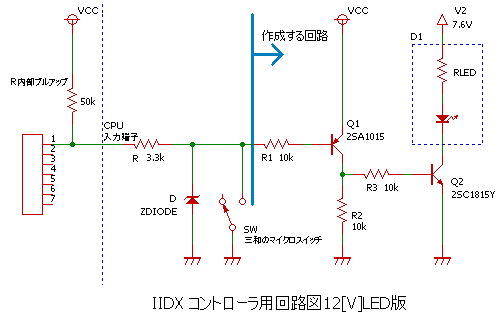

材料の確認や作成前に台の設計図、LEDを光らせるための回路図を用意します。
まず材料（予定）
- OBSA-100UMQ 各色合計9個（三和のボタン）
- ボタンに合うLED 12V (三和のHPで一緒に購入)
- OBS-30B スタートセレクトボタンに使用
- アクリル板
- 木材
- 2SC1815ｘボタン数 トランジスター
- 2SA1015ｘボタン数 トランジスター
- 抵抗 10kΩ いっぱい
- ポップンコントローラー 基盤のみ使用
- 振動コントローラー ケーブルのみ使用

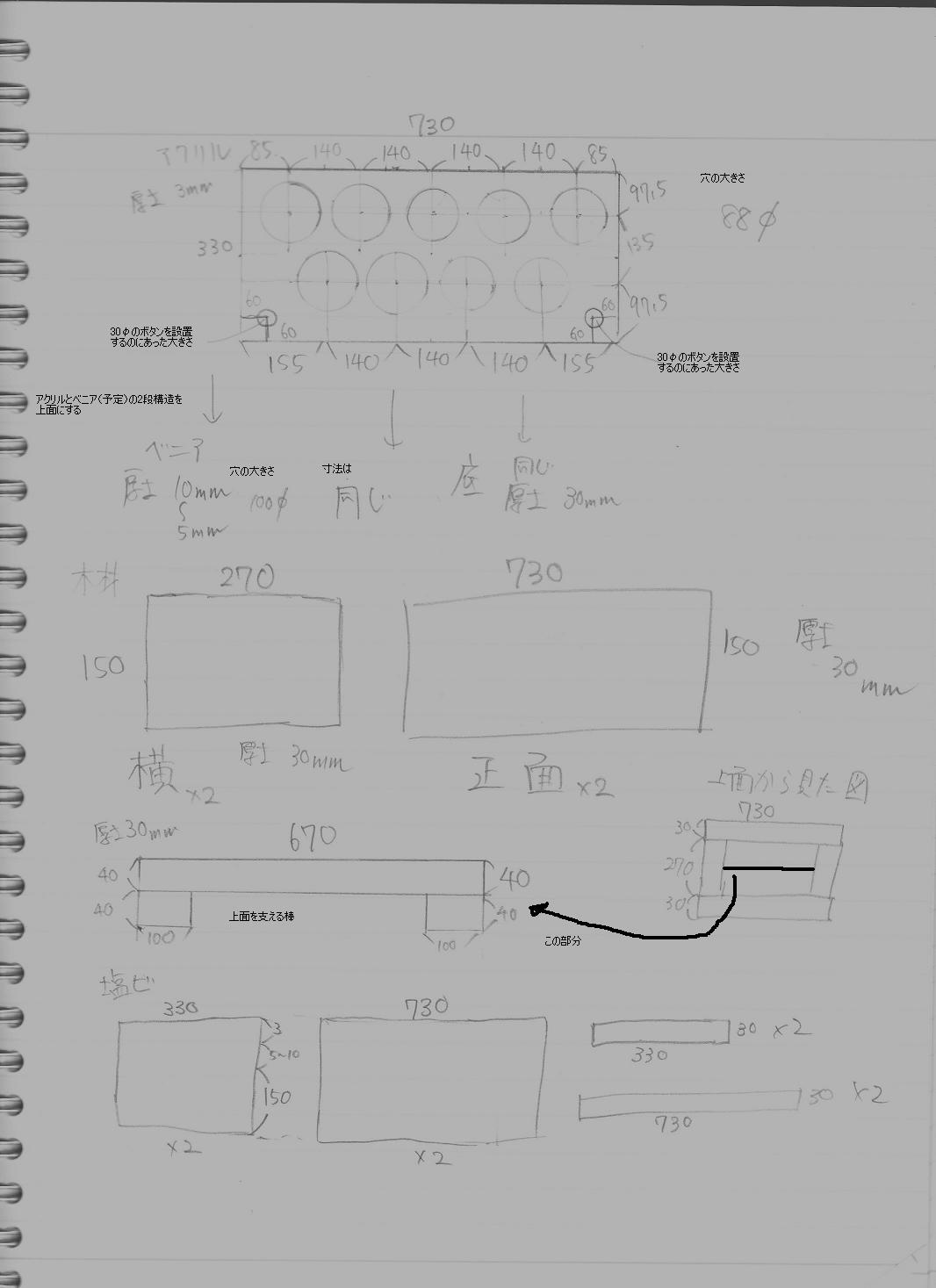

枠の設計図（予定）
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
穴の間隔などはいろいろなサイトを参考にしました。
今のゲーセンにある筐体と同じ間隔になってるそうです。
参考
そうすさんのHP
アーケード仕様のコントローラを作製しよう！
