回路
作成した回路の説明です。

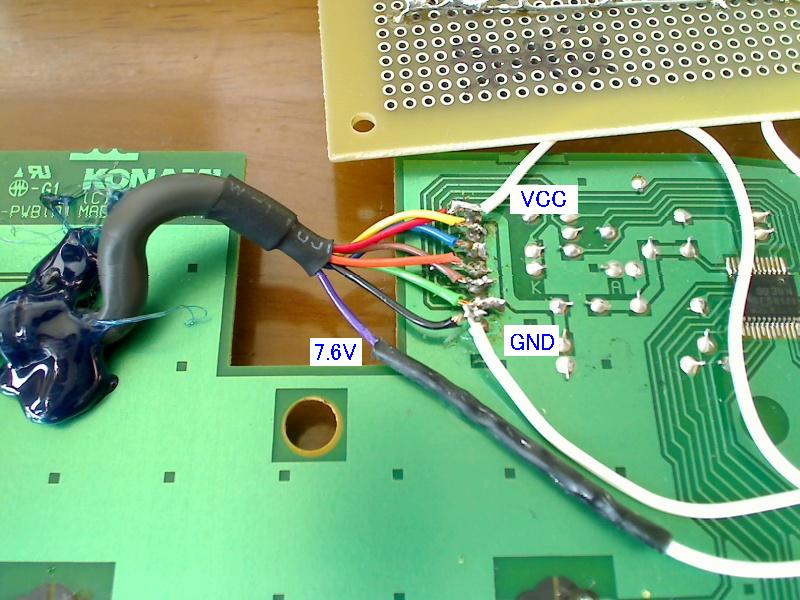

ポプコン本体を分解して、ケーブルを振動コントローラーのものに移植してます。
赤が3.6V（VCC）、黒がGND、紫が7.6Vです。
この3つをLEDを光らせるための回路に延長してあります。

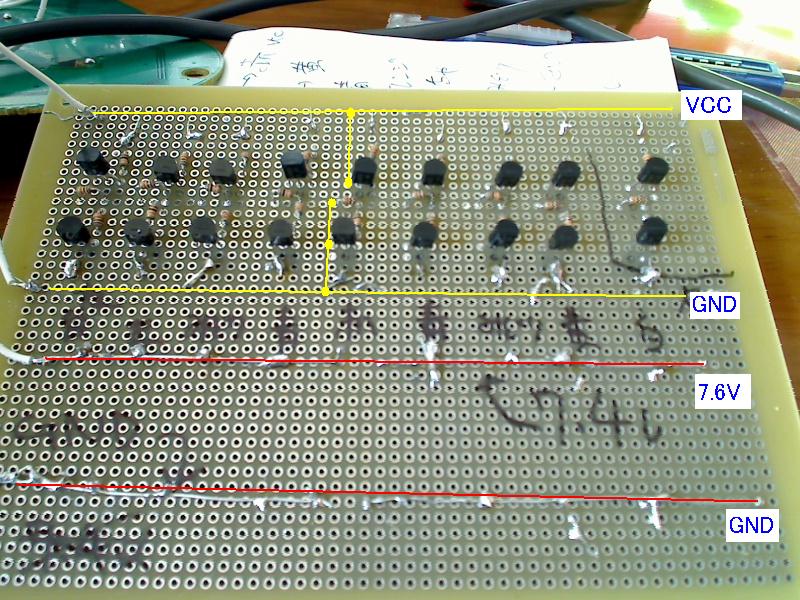

LEDを光らせるための回路です。
黄色が裏面、赤が表面でつながってる印です。
基板上の7.4Vのメモ書きみたいなのは7.6Vの間違えです。

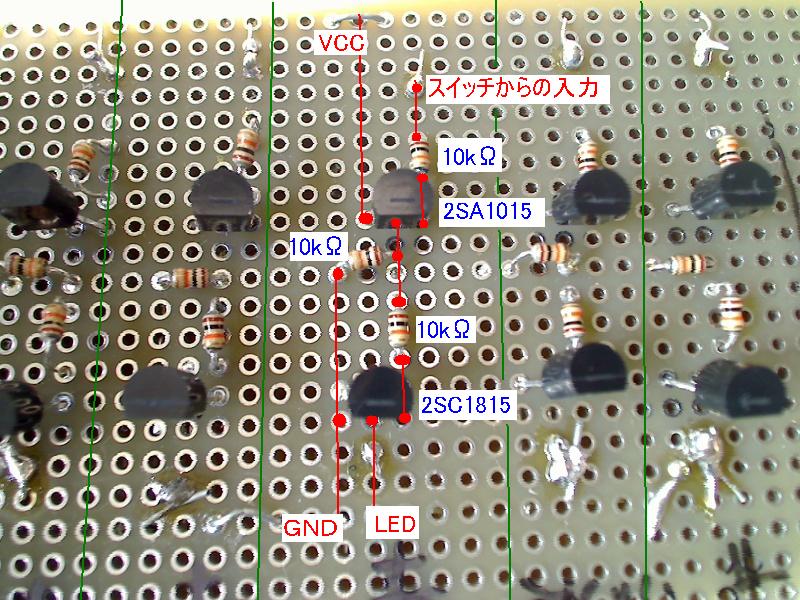

拡大するとこんな感じ
同じものが緑の線で区切られて、合計9個(LEDの数)になってます。
回路図は
計画のところにも貼ってあったものです。
