７行５列の点の集合によって文字や記号を表示することができる。
例） ! の表示例
| ■ | ■ | ■ | ■ | ■ |
| ■ | ■ | ■ | ■ | ■ |
| ■ | ■ | ■ | ■ | ■ |
| ■ | ■ | ■ | ■ | ■ |
| ■ | ■ | ■ | ■ | |
| ■ | ■ | ■ | ■ | ■ |
| ■ | ■ | ■ | ■ |
点の集合体で文字や記号（キャラクタともいう）を表示手法を、ドット・マトリックス（ドット＝点、マトリックス＝集合）と呼ぶ。
現在、画像表示できるディスプレイのほとんどは、この、ドットマトリックス表示により、画像や文字の表示を行っている。
■マイコンとLCDの接続

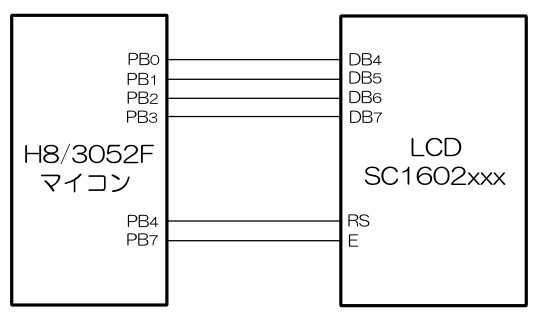

H8マイコンとLCD(SC1602xxx及び、その互換品）は、以下のように6本の信号線で接続されている。
図からわかるように、LCDはH8のポートBに接続されているので、ポートBの信号を操作すれば、LCDにデータを送ることができる。
PB4（RS)とPB7(E)は制御用の信号線で、データはPB0（DB4）～PB3(DB7)の4ビット単位で送信する。
8ビットのデータを送りたい場合は、上位4ビットを先に送り、その後、下位4ビットを送信する。

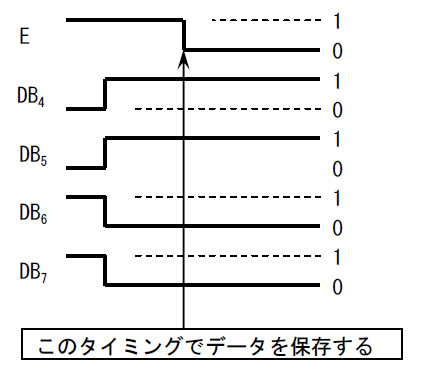

LCDにデータを転送するには、
① EをHi(1)に設定する。
② DB4～DB7に送りたいデータを設定する。
③ EをLo(0)に設定する。EがLoに切り替わった瞬間のDB4～DB7の値が、LCDに読み込まれる。
④ 以下、①～③を必要なだけ、繰り返す。
たとえば、0x23をLCDに転送したい場合は、以下のようにする。
|
...... ...... // まず、上位4ビットの0x02を送信 |
■LCDのコマンド
LCDに対して、コマンドを送ることで何らかの操作を行う事が出来る。コマンドには、以下のようなものがある。
なお、コマンド操作では、RSを0とすること。
| 信号線 | RS | DB7(DB3) | DB6(DB2) | DB5(DB1) | DB4(DB0) |
| 出力(1回目) | 0 | 0 | 0 | 0 | 0 |
| 出力(2回目) | 0 | 0 | 0 | 0 | 1 |
※出力（1回目）は上位4ビット、出力（2回目）は下位4ビットを転送している。
| 信号線 | RS | DB7(DB3) | DB6(DB2) | DB5(DB1) | DB4(DB0) |
| 出力（1回目） | 0 | 0 | 0 | 0 | 0 |
| 出力（2回目） | 0 | 0 | 0 | 1 | - |
※ - は不定値（1でも0でも良い）
| 信号線 | RS | DB7(DB3) | DB6(DB2) | DB5(DB1) | DB4(DB0) |
| 出力（1回目） | 0 | 0 | 0 | 0 | 0 |
| 出力（2回目） | 0 | 0 | 1 | I/D | S |
I/D ："1"の時は新たな文字表示が右側に追加され、"0"の時は左側に追加される
S ："1"の時は新たな文字追加に伴って画面表示全体もシフト
| 信号線 | RS | DB7(DB3) | DB6(DB2) | DB5(DB1) | DB4(DB0) |
| 出力（1回目） | 0 | 0 | 0 | 0 | 0 |
| 出力（2回目） | 0 | 1 | D | C | B |
D："1"の時は文字表示ON、"0"の時は文字表示OFF
C ："1"の時はカーソル表示ON、"0"の時はカーソル表示OFF
B ："1"の時はカーソル位置の文字がブリンク表示ON、"0"の時はOFF
| 信号線 | RS | DB7(DB3) | DB6(DB2) | DB5(DB1) | DB4(DB0) |
| 出力（1回目） | 0 | 0 | 0 | 0 | 1 |
| 出力（2回目） | 0 | S/C | R/L | - | - |
S/C ："1"の時は表示全体をシフト、"0"の時はカーソル位置だけをシフト
R/L ："1"の時は右側にシフト、"0"の時は左側シフト
| 信号線 | RS | DB7(DB3) | DB6(DB2) | DB5(DB1) | DB4(DB0) |
| 出力（1回目） | 0 | 0 | 0 | 1 | DL |
| 出力（2回目） | 0 | N | F | - | - |
DL ："1"の時は8BIT幅モード、"0"の時は4BIT幅モードによる通信
N ："1"の時は2行表示、"0"の時は1行表示
F ："1"の時は5x10dotフォント、"0"の時は5x7dotフォント
| 信号線 | RS | DB7(DB3) | DB6(DB2) | DB5(DB1) | DB4(DB0) |
| 出力（1回目） | 0 | 1 | b6 | b5 | b4 |
| 出力（2回目） | 0 | b3 | b2 | b1 | b0 |
b6～b0でDDRAM(Display Data RAM：表示データメモリ)のアドレスを指定する。

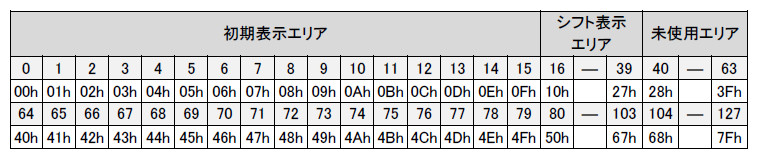

このLCDコントローラは上段1行目と下段2行目のそれぞれに40文字ずつ、合計80文字の表示が可能。この表示位置を決めるDDRAMアドレスは以下のようになっている。

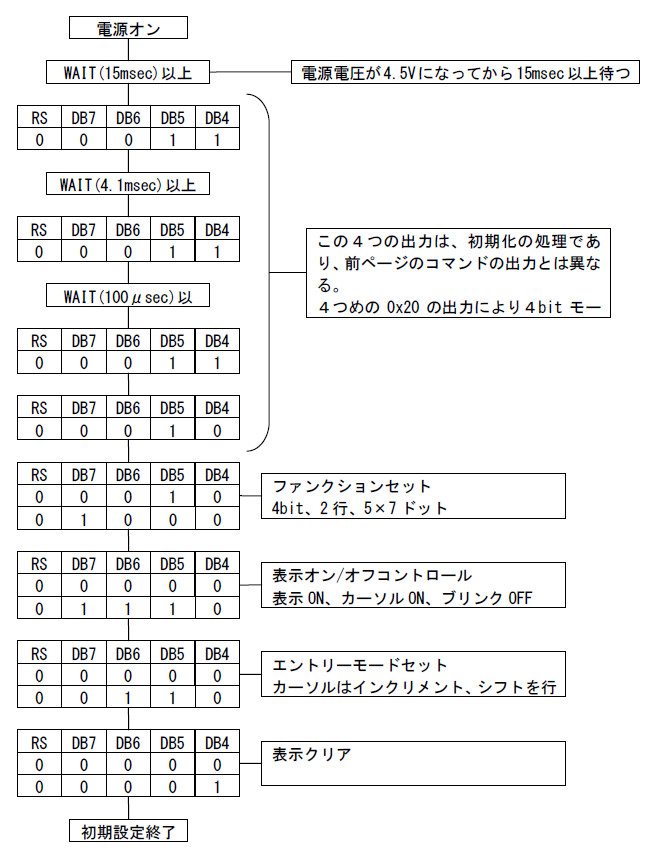

■初期化処理
始めに初期化を行ってから、使うこと。手順は、以下の通り。
■文字の表示
文字データも今まで同じように上位4ビット、下位4ビットの順に送信する。ただし、RS(PB4)を1にする必要がある。
※コマンドならRSは0、文字データならRSは1。
以下に、LCDに＃（文字コードは0x23）を表示する例を示す。
| // まず、上位4ビットの0x02を送信 // 0x02(PB0～PB3)とイネーブル信号(PB7)を1に、RS信号(PB4)を１にして送信 PB_DR = 0x02 | 0x80 | 0x10; // 0x02(PB0～PB3)とイネーブル信号(PB7)を0に、RS信号(PB4)を１にして送信 // このタイミングでLCDはPB0～PB3の信号を読み込む PB_DR = 0x02 | 0x10; // つぎに、下位4ビットの0x03を送信 // 0x03(PB0～PB3)とイネーブル信号(PB7)を１に、RS信号(PB4)を１にして送信 PB_DR = 0x03 | 0x80 | 0x10 | 0x10; // 0x03(PB0～PB3)とイネーブル信号(PB7)を0に、RS信号(PB4)を１にして送信 // このタイミングでLCDはPB0～PB3の信号を読み込む PB_DR = 0x03 | 0x10; |

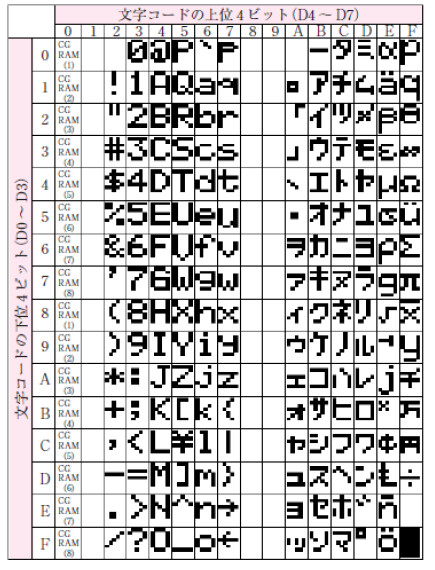

文字コードは、以下の通り。
■サンプルプログラム
LCDの初期化を行い、OKと表示する例を以下に示す。
|
#include "monitor.h" #define PB_DDR (*(volatile unsigned char *)0xFFFFD4) #define PA_DDR (*(volatile unsigned char *)0xFFFFD1) #define RS 0x10 //レジスタ選択 コマンド(設定)の時：0 文字を送る時：1 // mesc間なにもしない時間稼ぎ関数 int main() // LCD初期設定開始 // ファンクションセット // 表示オン/オフコントロール // エントリーモードセット // 表示クリア // LCDに文字を表示させる // Kを表示 while(1) |
