これから試しに、ホスホニウム塩の合成の反応式を描いてみる。

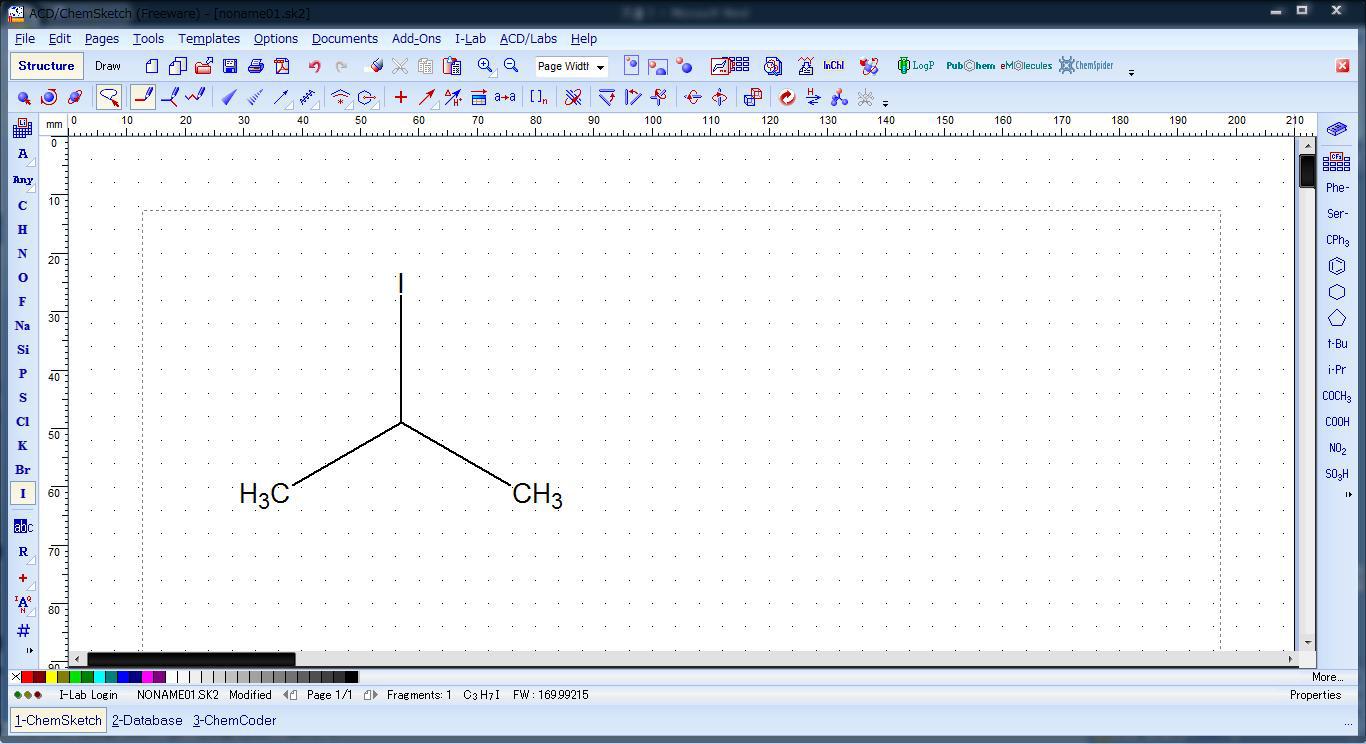

Step１．2-iodo propaneを描く

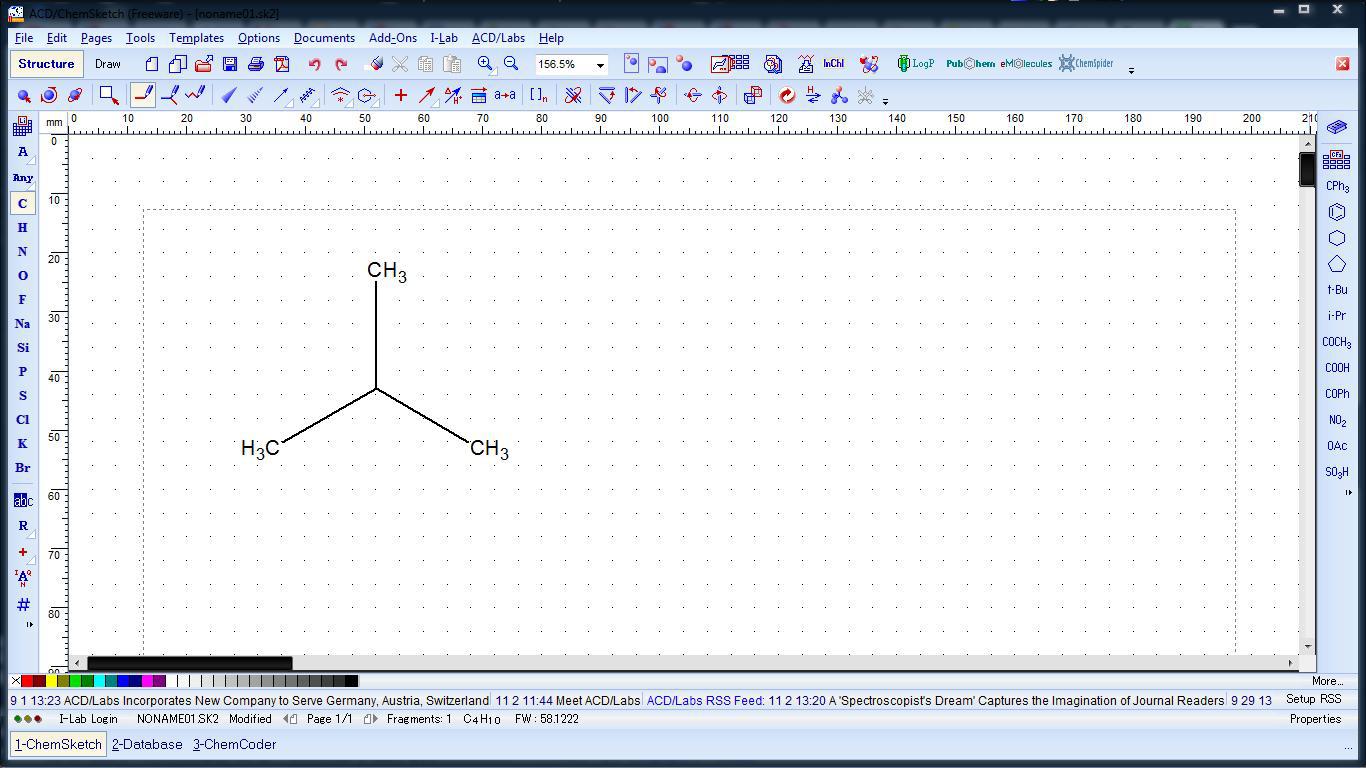

左の元素からCを選択し、CH3を4つ置く。その後、各官能基をドラッグして繋げていく。
左の
ボタンを押してIを選択し、CH3をクリックすることでIに変わる。

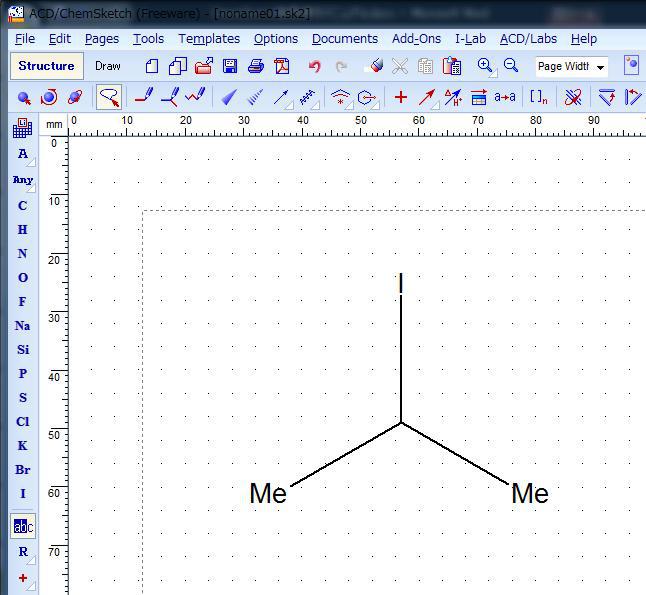

CH3をMeに変えるため、

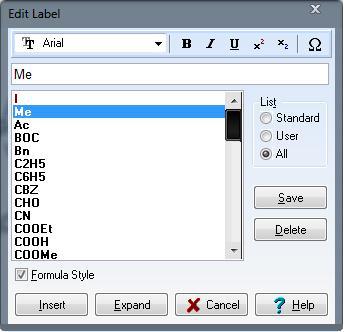

ボタンを選択してCH3をクリックし、Meを選んでInsertをクリック。
ここでF9を押しておくと綺麗な表示になる。

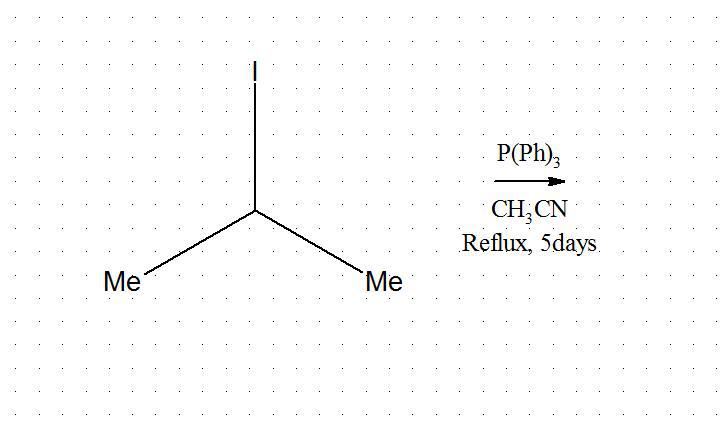

反応の矢印を描く。
ボタンを選択し、適当な場所をクリックすると矢印が描かれる。その後、

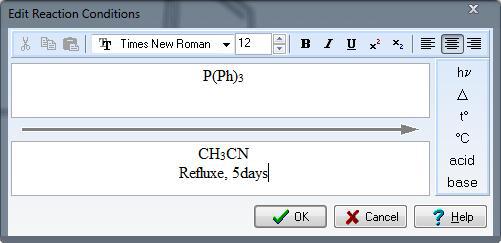

ボタンを選択し、各反応の条件を打ち込んでいく。

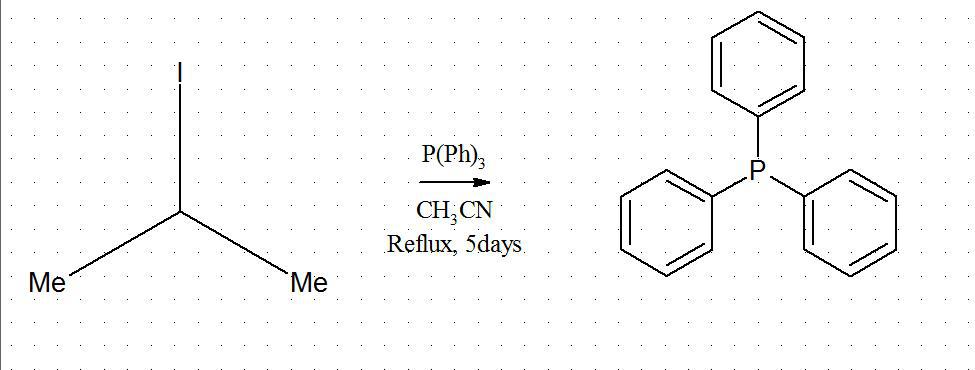

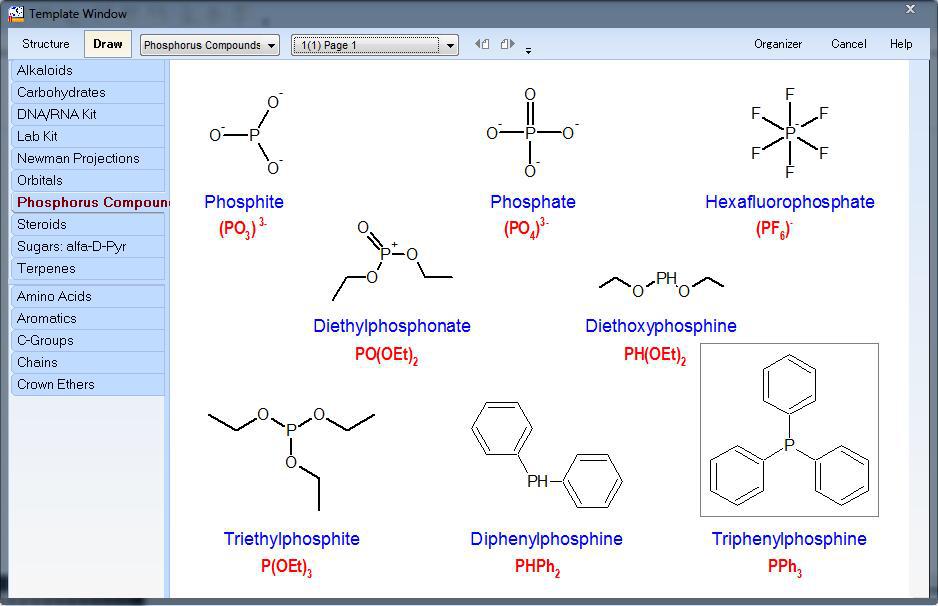

ホスホニウム塩を描くために、まずはTemplateのPhosphorus Compoundsタブから、Triphenylphosphineを選択し、適当な場所をクリックして描いておく。

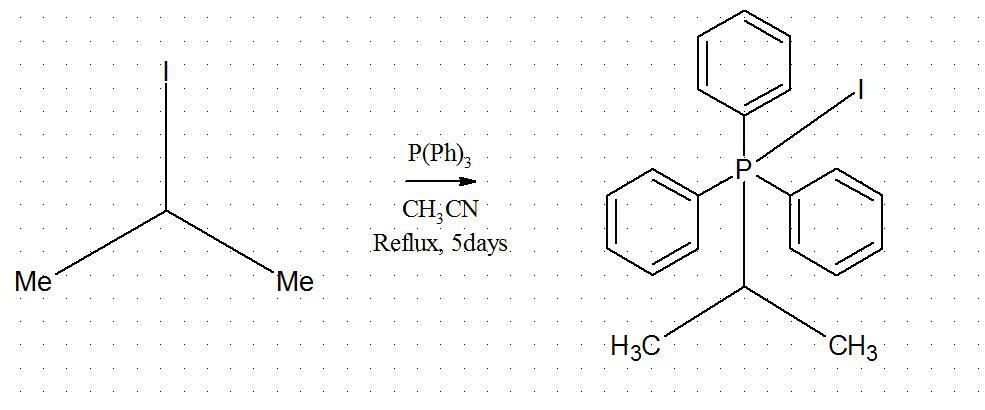

Triphenylphosphineの周りにCH3を三つとIを一つ配置し、それぞれを構造通りに繋げていく。その後、F9を押すと綺麗に表示される。画像はあえてそのままのものを使用している。
7.

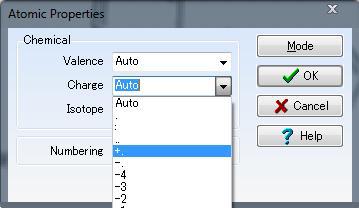

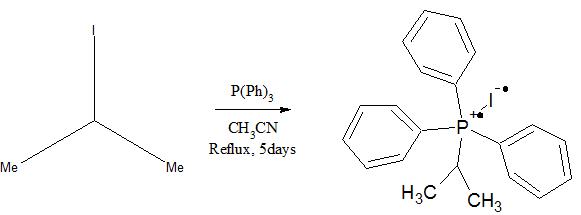

ボタンを選択し、Pを＋、Iを－の表記にしていく。
Chargeタブを選択すればそれぞれ設定できる。ちなみにValenceは価数、Isotopeは質量数という意味である。

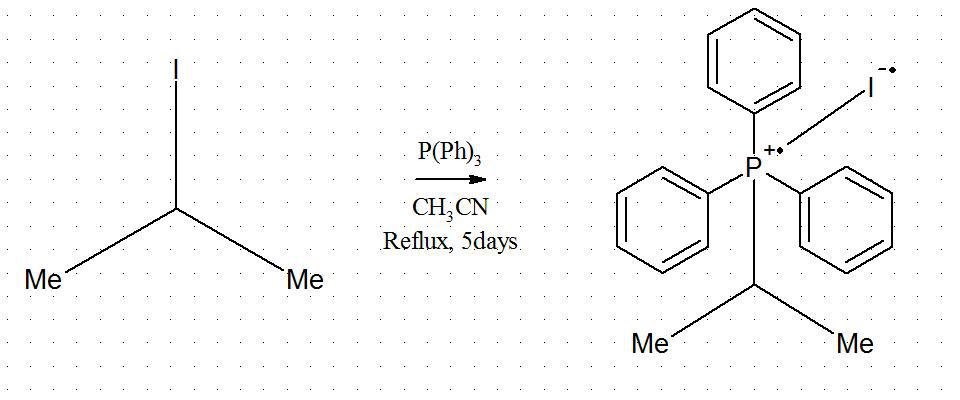

最後に、CH3をMeに変えて終了である。
ちなみに
ボタンを押し、各化合物を範囲選択したら、ウィンドウ下に分子式と質量数が表示される。

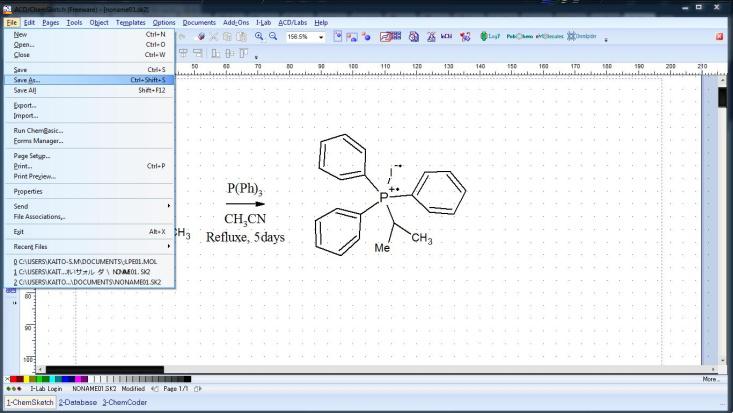

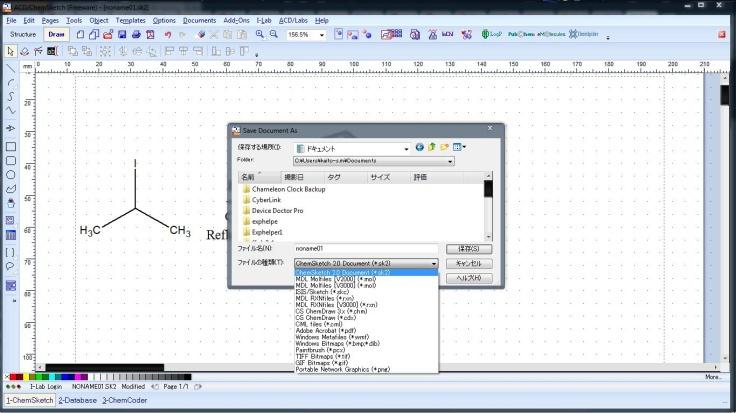

ファイルとして保存しておく。基本的にはsk2ファイルでいいが、このソフトで出来ない編集などを行う際は、他形式での保存も検討すべきである。
※化合物に＋や－の電化が設定してある場合、のちの章で紹介する3D での表示ができないので注意すべきである。
