自作カウンターの作り方
製品カウンターは1万円～とちょっぴり高価ですが、自作カウンターにすることによって3000円くらいに抑えることが出来ます
材料
必須
あったほうがいい物
材料の説明
ダイソーで電子工作用の30wくらいのを買いましょう 600円くらい？
こちらも電子工作用のハンダを買いましょう 100円
自作カウンターの心臓部です。スロットのデーター出力をUSB出力に変換してくれます 980円
- モジュールとスロットを繋ぐケーブル 例QIケーブル8P
QIケーブルを使う場合は長さが足りないので4個くらい連結して使うといいです。多めに購入しといてください
有志がフリーソフトとして配布しておりますありがたく使いましょう
FT245RLに直接ハンダ付けをしなくてもいいようにするソケットです。ハンダ付けに慣れてない場合は予備に2個かっておくといいかもしれません 70円
こいつもユニバーサル基板に付けるパーツです。ピンが長いのでいざとなったらオスでも使用できます。40円
みんな大好き基板です。こちらの方にハンダ付け配線を行います
スロットからの信号を安定させるためにピンソケット8Pとモジュールの間のユニバーサル基板に使用します。
PCと同じく裸でも動きますが、ショートの可能性等ありますのでケースを作ることをオススメします。
文書作成者はダンボールとホットボンドで作りました

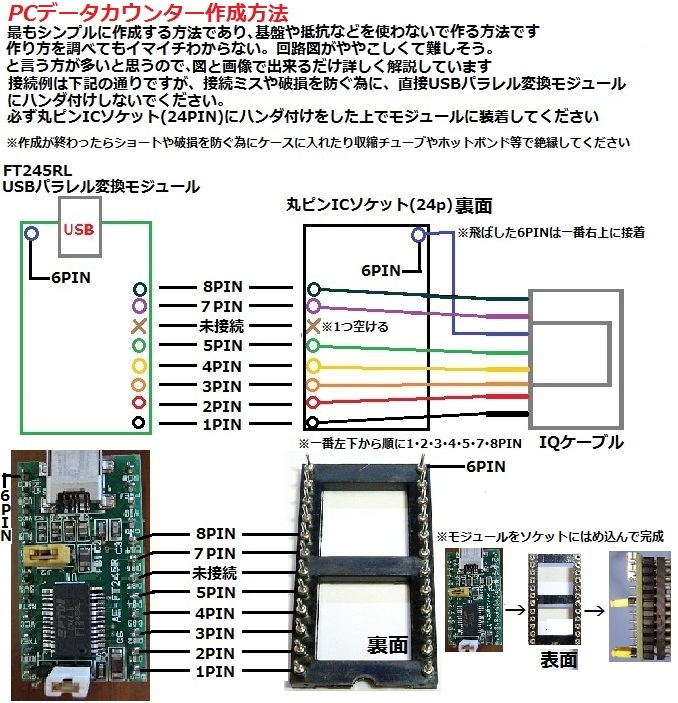

作り方
参考URL
最終更新：2012年10月02日 02:51
