高電圧

昇圧回路

1.トランス
　鉄芯に巻き数の異なる２つ以上のコイルを巻きつけたものです。１次コイル（電源につなぐ方のコイルのこと）に電流が流れると鉄芯に磁力が発生して電磁誘導が起こり、２次コイル（電気を得る方のコイルのこと）に、元の電圧を１次コイルの巻き数で割り２次コイルの巻き数をかけた電圧が流れます。また、２次コイルの電流は１次コイルに流した電流に対し、電圧と逆の計算をすることで得られます。トランスは下のような見た目をしています。

注意すべき点

• 　トランスに直流を流すと電磁誘導が起きず、ショートしてしまう危険性もあります。また、２次コイルに何もつながないと、回路上では２次コイルが存在しないことと同じになり、過電流が流れる危険性があります。２次コイルにつないだコンデンサを充電するときも同じようなことになりやすいので、コンデンサに並列に耐圧の充分な抵抗をつけましょう。
• 　出てくる電流は交流なので、電解コンデンサに充電する時は直流か脈流にする必要があります。ここでは簡単に脈流にできるブリッジダイオードというものを紹介します。下の画像のダイオードの形に組まれたものが秋月などで簡単に手に入ります。

#ref error ：画像を取得できませんでした。しばらく時間を置いてから再度お試しください。

簡単に理想の電圧を得られるトランスですが、そもそも理想のの巻き数比のトランスが入手し難いうえにお値段も張るといった問題があります。

2.倍電圧整流回路


　C1とC2に交互に充電が行われ、C1とC2が充電池のような役割をはたし、電源電圧の２倍の電圧がえられるというものです。しかし、電源と出力の電位が異なるという問題点がありました。

3.半波倍電圧整流回路


　Aの電位がBの電位より低いときはB→D2→C1という順で電流が流れてC1が充電され、、Aの電位がBの電位より高いときはC1→D1→C2→Bという順で電流が流れ、C2が充電されます。このとき、Aの電位+C1の電圧で充電されるので、C2には電源電圧の2倍の電圧で充電され、倍の電圧が得られるというものです。上の回路図における電源の下側の端子と出力の－の端子の電位の差がありません。仕組みは倍電圧整流回路と似たようなものです。

4 .コッククロフトウォルトン回路

#ref error ：画像を取得できませんでした。しばらく時間を置いてから再度お試しください。

　この回路の原理は、半波倍電圧整流回路を積み重ねたようなものです。（実際には、徐々に昇圧されます。）この回路において、すべての部品に対しかかっている電圧は電源電圧の２倍以下になり、耐圧の低い部品で高電圧をえられます。

5.昇圧チョッパ
　直流電流を昇圧するものです。電源にコイルを直接つなげると、大電流がコイルに流れ、強力な気力が発生します。ここで、コイルのGNDにつないだ端子を高電圧をつなぎたいもの（たとえばコンデンサなど）につなげると、コイルが磁力を維持ししようと一瞬だけ強い電力を発生させます。この切り替えをトランジスタなどを用いて高速に行うことで高電圧を得ることができます。

6.ZVS

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (image.JPG)

　コイル２つにトランジスタをつなぎスイッチングすることで直流電流を交流にします。これはただ発振するだけの回路なので昇圧はできませんが、これに先述のトランスをつけることで昇圧することができます。

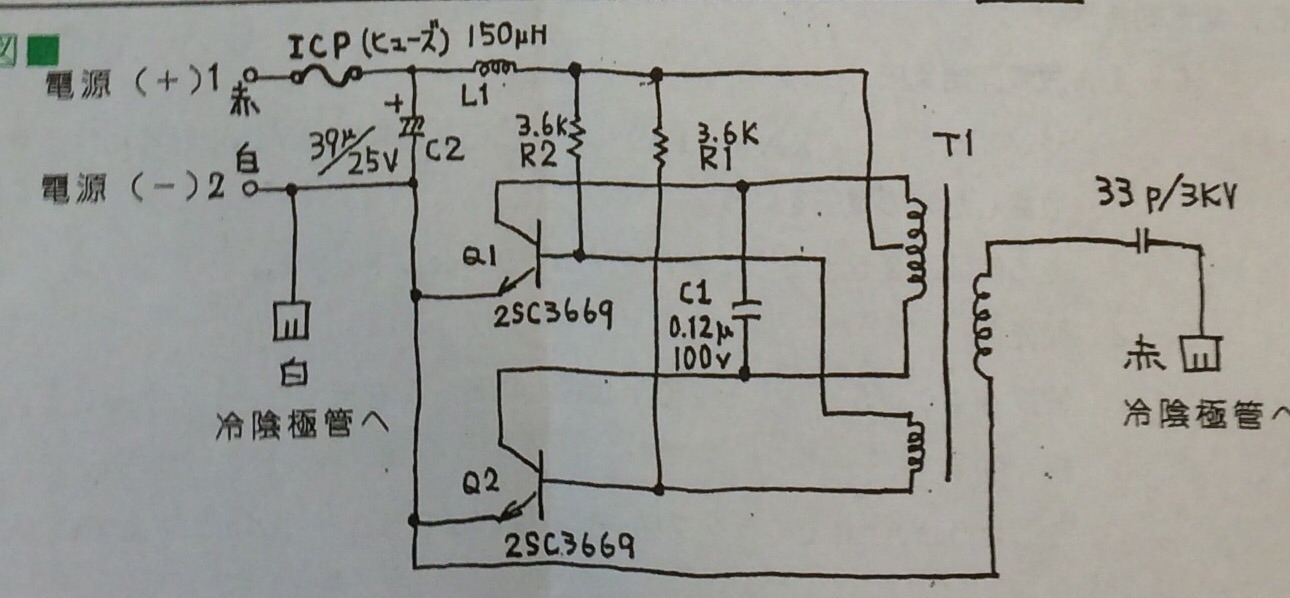

※上の回路図は秋月の15ｃｍ級冷陰極管インバータセットの回路図。（残念ながら現在は発売されていない）

EML(電磁加速装置)

1.　ディスクランチャー
　渦状に巻いたコイルに強い電気を一気に流すと強い磁力が急に生じ、コイルの上の金属の円盤の中の自由電子がその磁力の変化を打ち消すような磁力を起こす電流を発生させ、それによる磁力がコイルの磁力と反発して高く飛び上がるというものです。
美点

• 複雑な回路設計が不要である
• 平和

欠点

• コインが打ち上がるだけなので案外地味

2.　コイルガン
　中空のアクリル棒等絶縁体にコイルを巻きつけ、少し離れた場所に発射したい金属（プロジェクタイル）をセットする。コイルにコンデンサから電流を流すと一瞬磁力が発生してコイルの中心にプロジェクタイルが吸い寄せられ、発射されるというものです。
美点

• 発射の際音がしない
• 銃刀法に引っかかる要素が無い

欠点

• 連続で発射するとコイルの発熱がひどい

3.　レールガン
　平行に並べられた電気伝導体のレールの間に電気伝導体の弾丸をレールに接するように置き、2つのレールに電圧をかけるとレールの間の弾丸の後方に⊗方向（あなたの目から画面の方向）に磁力が発生し、フレミングの左手の法則（ローレンツ力）により弾丸が発射されるというもの。
美点

• なによりロマンがある
• 爆音がする（派手）

欠点

• レールの消耗が激しい
• 爆音がする

上記の３つはコンデンサから電気を流すものが違うだけで、回路はほぼ同じである。
他にも、EMLの一種としてサーマルガンというものがありますが、銃刀法に違反するので製造しないようにしましょう。

放電装置

1.スタンガン
　先述のコッククロフトウォルトン回路を組むことで簡単に高電圧を得ることができます。交流電源としては、使い捨てカメラのフラッシュの昇圧回を少し加工するだけで簡単に直流1.5Vを交流約250Vに昇圧する回路が手に入ります。コッククロフトウォルトン回路は段数が多ければ多いほど出力電圧が上がりますが、その分放電の時間的間隔が伸びてしまい見た目的には威力が下がるので、20〜30段ほどが良さそうです。

他にも、テスラコイルというものがあります。

高電圧スイッチング方法

EMLにおいて高電圧を一気に流す、と書いてきましたが普通のスイッチやリレーなどで導通させようとするとスイッチの金属部分が溶接されてしまうので、高電圧向けのスイッチが必要となります。
1.スパークギャップ
　スイッチング対象を物理的に導通させるというものです。ここでは最も簡単な作り方を紹介します。（非推奨）アルミ板を買ってきてそれにスイッチング対象の片方を、アルミ板にネジ穴をあけて圧着端子をつけるなどして導通させます。もう一方の端子に長めのケーブルをつけ、皮膜を多めに剥いでから先端を半田で固めます。そして先ほどのアルミ板の上に接触しないよう注意しながらセットし、発射する際にケーブルの先端をゴムハンマーなどで打ち付け、導通させます。
美点

• 簡単。ものすごく簡単。

欠点

• 高圧部を剥き出しにするので危険。
• アルミ板と端子の間で放電してしまうので爆音や火花が出る危険性がある。
• ロスが大きい。
• はんだが溶けてアルミにつく

2.サイリスタ・トライアック・FET

#ref error ：画像を取得できませんでした。しばらく時間を置いてから再度お試しください。

　高圧・大電流向けのスイッチング素子です。対象端子を繋げ、ゲートに電圧をかけると2つの端子が導通します。
美点

• 安全

欠点

• サイリスタ・トライアックの場合撃った後に一度充電を止めないと導通し続ける
• FETをモーメンタリスイッチで制御する場合、チャタリングの影響を受けてしまう。

その他

　コイルに電流を流すとサージ（逆起電力）が発生して電解コンデンサやスイッチング素子に悪影響を与えかねないのでフライホイールダイオードを、電流を流す向きの逆になるようにコイルに並列につけましょう。
