Panoplyの使い方

Panoplyにより、NetCDF、 HDF、GRIBのデータを表示することができる。

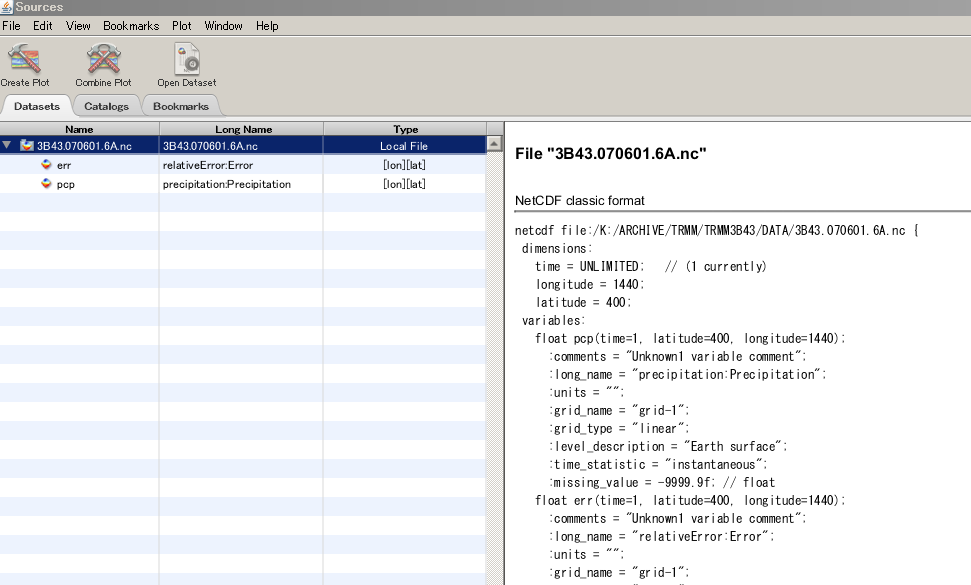

TRMM3B43の表示

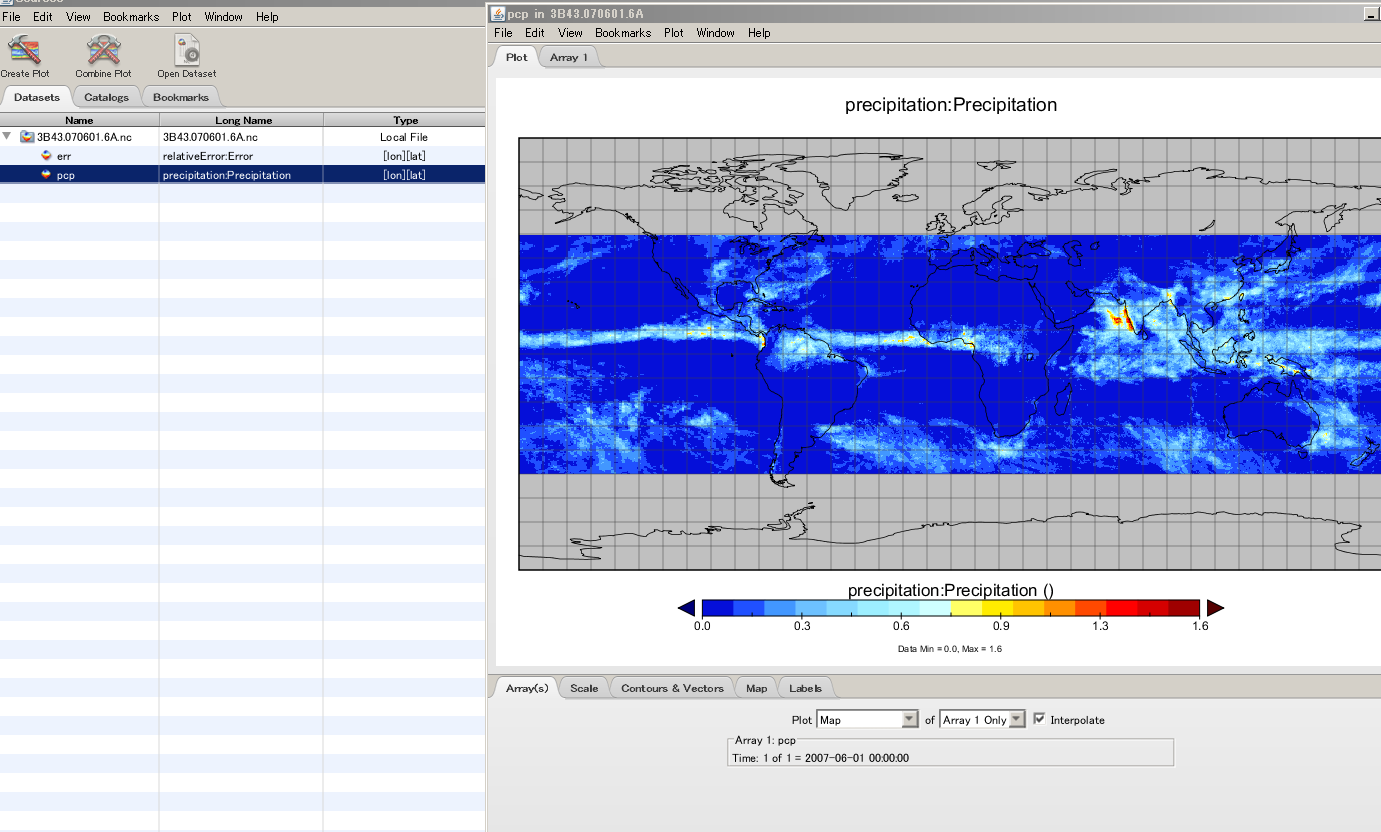

変数pcpについてCreate Plot

Plotウィンドウの使い方

・Array

Plot: プロットの方法を選択(Mapデータの表示、Zonal average帯状平均など)
interplolate: データをスムージングするかどうか
of: データの時間の選択

・Scale

Scale range: カラースケールの最小値と最大値
Color Table: カラーテーブル(いろんな種類があるので適当なのを選ぶとよい)

・Contour and vectors

Contour style:　等値線(none:引かない、Solid:実線、Dotted Negative負の値は点線、Dotted点線)

・Map

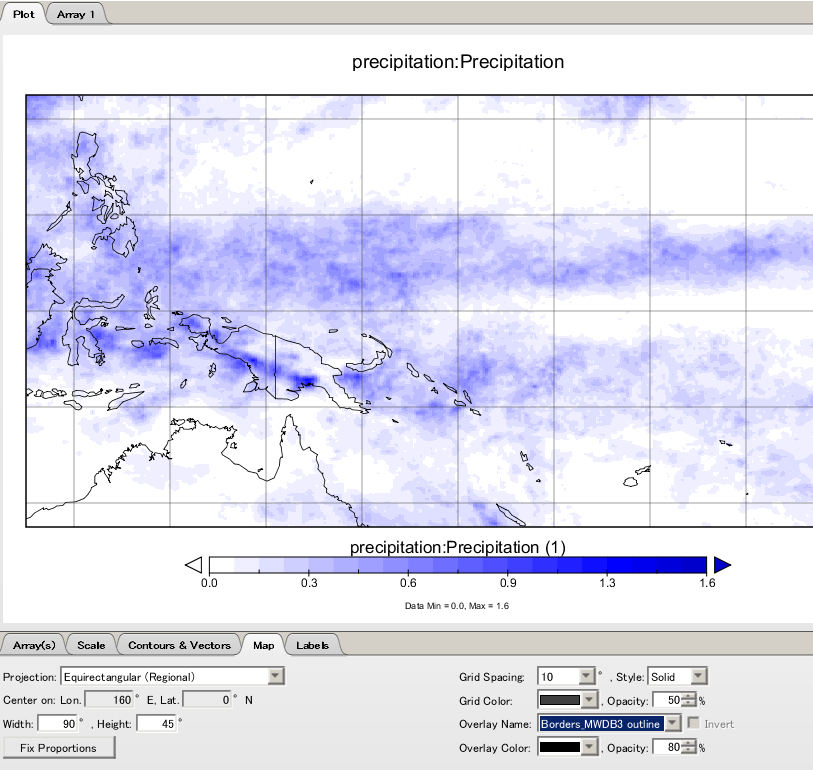

Projections: 投影法(好きな投影法で表示すればよい。特定地域を拡大したいばあいにはEquirectangular (Regional)を選ぶ)
Equirectangular (Regional)を選択した場合には、以下で見たい領域を選択すればよい~
 Center on:　地図の中心位置の指定
 Width: 図の描画する経度幅
 Height: 図の描画する緯度幅
Overlay Name: 地図の表示(none表示しない、Earth outline粗い地図、Earth_MWD3 outline細かい地図)

実際に図化できたデータ
NetCDF
・TRMM(3B42, 3B42_daily, 3B43)
・気象庁MSM
・WRF初期値
