メッシュで作成した勾配のある敷地に道路や白線を書くには
メッシュに2Dの塗りつぶしを作図して、塗りつぶしに厚さを持たせる
という方法で作図します。
まず、メッシュで勾配のある敷地を作図し、その上に塗りつぶしツールで
下図のようにラインを引きます。
この時点では3D表示ではメッシュしか表示されません。

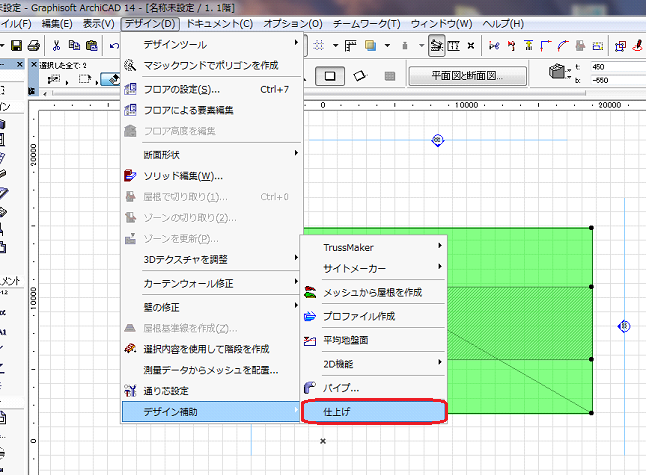

次に、メッシュと塗りつぶしを両方選択して
『デザイン』→『デザイン補助』→『仕上げ』を選択します
始めにメッシュと塗りつぶしを選択しないと『仕上げ』は選べません

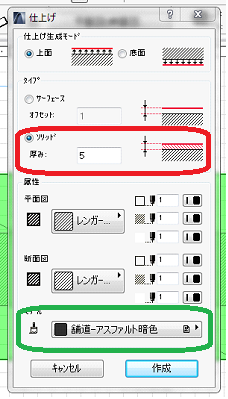

次に、下図のようにタイプにソリッドを選択して厚みを持たせます、
さらに、モデルに3Dで表示させたい材質を選びます。

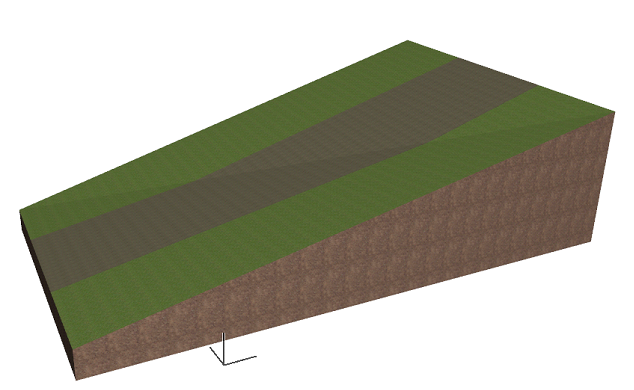

敷地に道路を書いた状態が下図です。

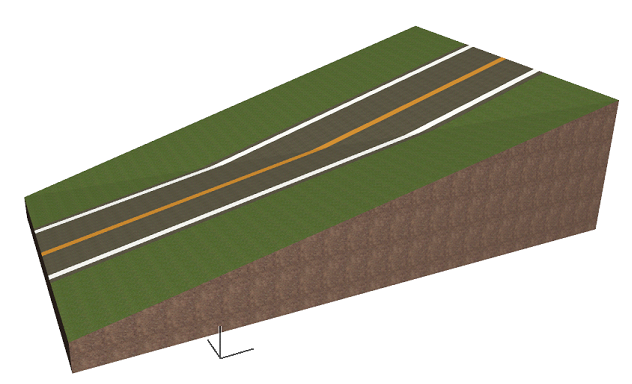

さらに線を追加すると下図のように道路が書けます。
これらの線は、メッシュの勾配を変更しても追従しません。
再度描き直しが必要になります。
質問者：丹羽
最終更新：2010年11月21日 21:59
