Q ： ＲＣ階段の手摺り壁のような物は屋根で切り取りを使いますが
他の方法はありますか？
また、傾斜が変わる部分のコツはありますか？
A ： 仕上げツールを使って傾斜壁を作成します。
断面図で傾斜壁を作図するので、断面位置を設定します。
断面図上で塗りつぶしツールを使い傾斜壁を作図します。
塗りつぶしとベースの壁を選択し、

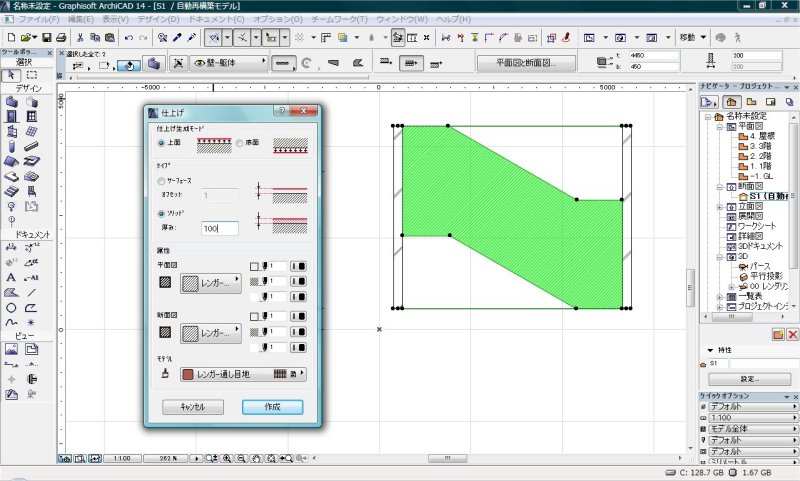

メニューの「デザイン」から「デザイン補助」-「仕上げ」で
この塗りつぶしに厚みをつけます。
タイプをソリッドとし、数値（壁厚）を入力します。

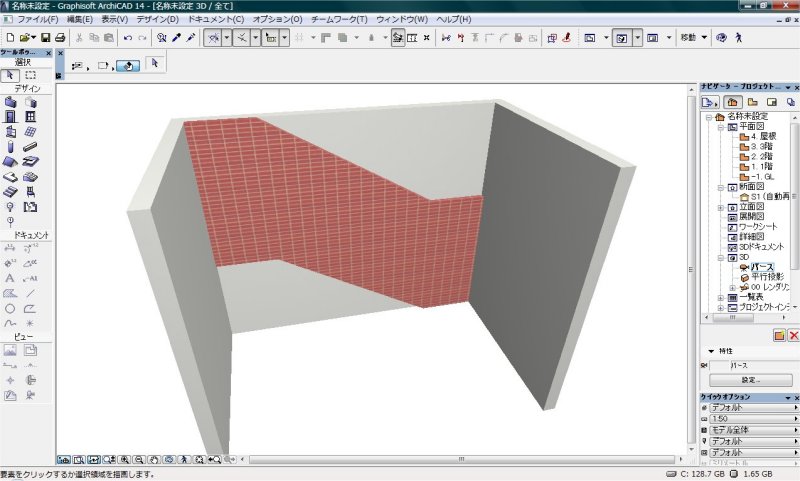

３Ｄビューで確認します。
最後にベースとなった壁を削除します。
傾斜壁が完成しました。
代田
