2D機能の「壁、柱寸法」

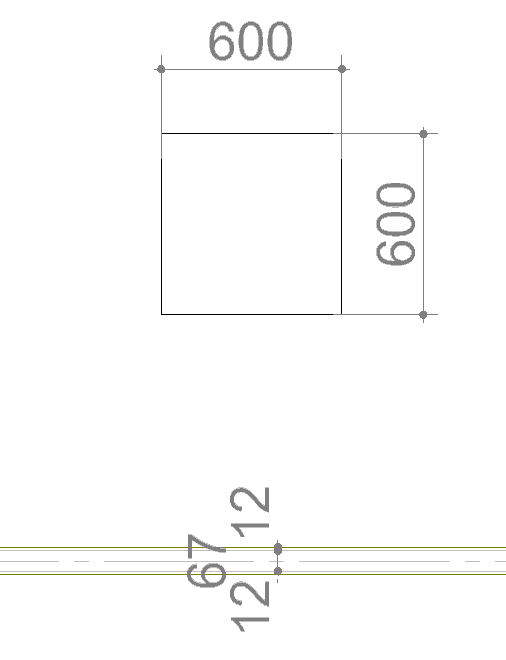

壁の複合構造寸法、及び、柱寸法を簡単に記入できる。

柱の場合は、該当する柱を選択した後、「壁、柱寸法」コマンドを実行する。
寸法を入れたい位置をクリックすると、寸法が記入される。
壁の場合は、寸法を入れたい位置の壁面を1クリックすれば、記入される。

表記される寸法は、柱は柱幅のみ、壁は複合構造の内訳寸法のみにである。

AutoCAD変換後の寸法は、長さ寸法として認識される。
