立面図の壁目地の移動

立面図での壁表面テクスチャにおいて、目地の位置や角度を変えたい場合。

次の設定にする事で変更出来ます。

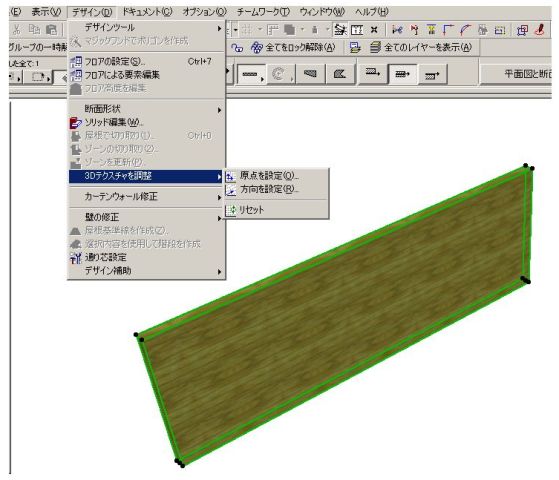

①３D画面上で変更したいモデルを選択し、メニューから「デザイン」→「３Dテクスチャを調整」より

• 目地を移動する場合は「原点を設定」
• 角度を変える場合は「方向を設定」

②３D画面上で設定したい状態にする。

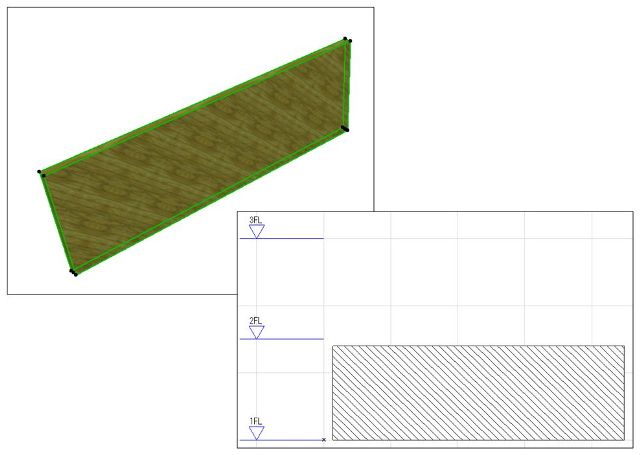

③立面図にすると、２D図面上のテクスチャも変更されている。
