ラベルが詳細図に変換されない理由

Q:
詳細図へ変換すると、あるはずのラベルが消えている事があります。

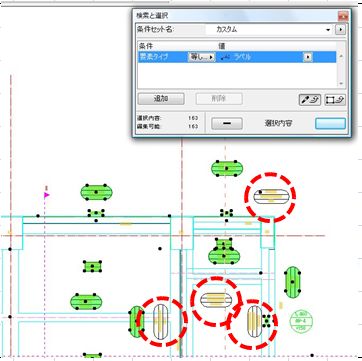

消えてしまうラベルは左図のように「検索と選択」にもヒットしません。

何が原因なのでしょうか?

A:
ラベルの関連した部材(梁、柱など)の配置フロアーが「現在」になっていないために起こります。

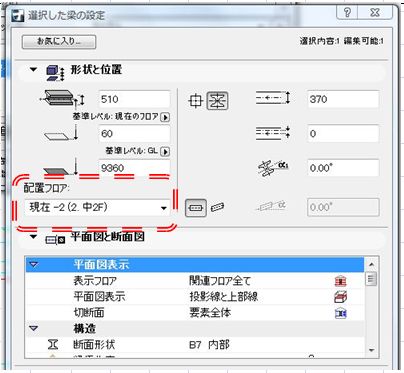

下図のチェックボックスで配置フロアーを変更してから詳細図へ変換してください。
最終更新:2010年06月12日 08:24
