DWGへの変換

ArchiCADデータからDWGデータへの変換について

次の操作をする事で変換出来ます。

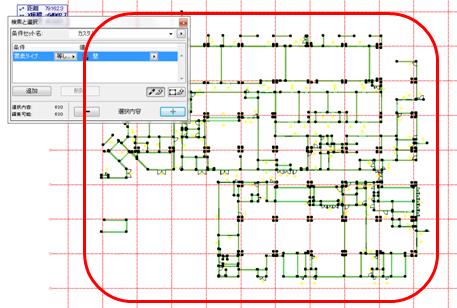

1.平面図画面において「検索と選択」を利用してすべての壁を選択します。

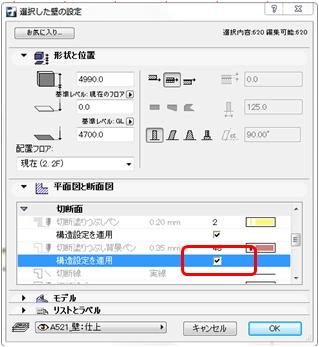

2.選択したまま、「壁の設定」から切断面の「構造設定を適用」にチェックを入れる
　　このとき、壁の塗りつぶしがある壁の上で「壁の設定」を開いて下さい。

3.詳細図ツールで作図した範囲を囲います。

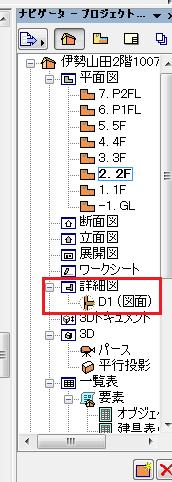

4.左側の詳細図から、ウインドを開きます。

この画面上でさらに残っている塗りつぶしを消します。
塗りつぶしが残っていると、変換後のデータに塗りつぶしが残ってしまいます。

5.「検索と選択」を使用して、「塗りつぶし」を選択し、削除します。
　ここで塗りつぶしを残すものは選択から解除してください。

6.「ファイル」から「上書き保存」を選択しDWGデータで保存してください。

※この方法でDWGに変換すると、建具や壁の線の欠落がほとんど見られません。
