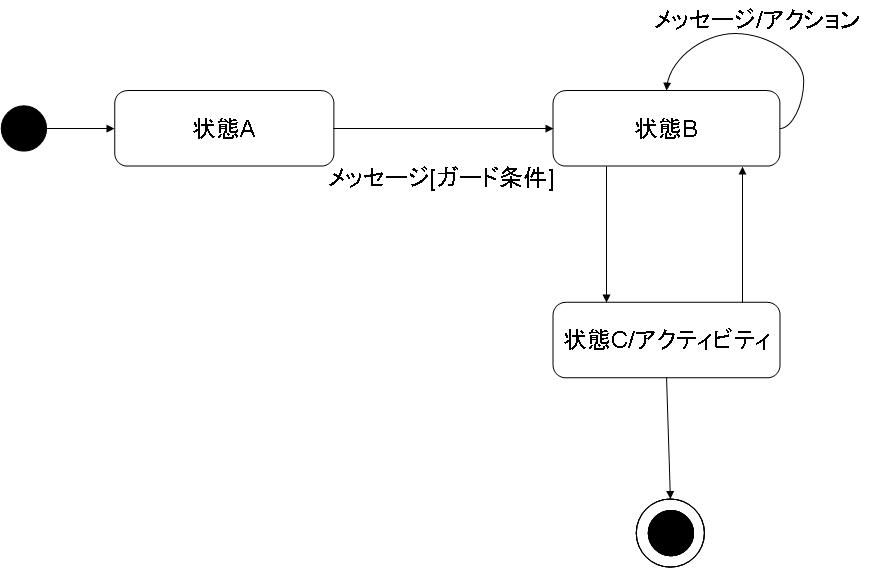

クラスの状態がイベントによって遷移することを表すダイアクグラム。

状態はオブジェクトの属性値によって決まる。
イベントに対して同じ反応をする属性値とリンクを全てまとめたものに対して、
それを一つの状態にまとめることができる。
イベントに返答してある状態から別の状態に変わることを遷移、イベントにより状態が変化するための条件を
ガード条件という。

アクション	アクションは処理が一瞬でインタラプトが入らない。ステートチャート図での書き方はメッセージの後ろに/をつけ、その後ろに記載する
アクティビティ	時間がかかるかもしれない作業。終わりなく連続する場合もあれば有限時間で終わる場合もある。 スーパーステートとしてサブ状態を一般化してまとめることもできる。
