概要

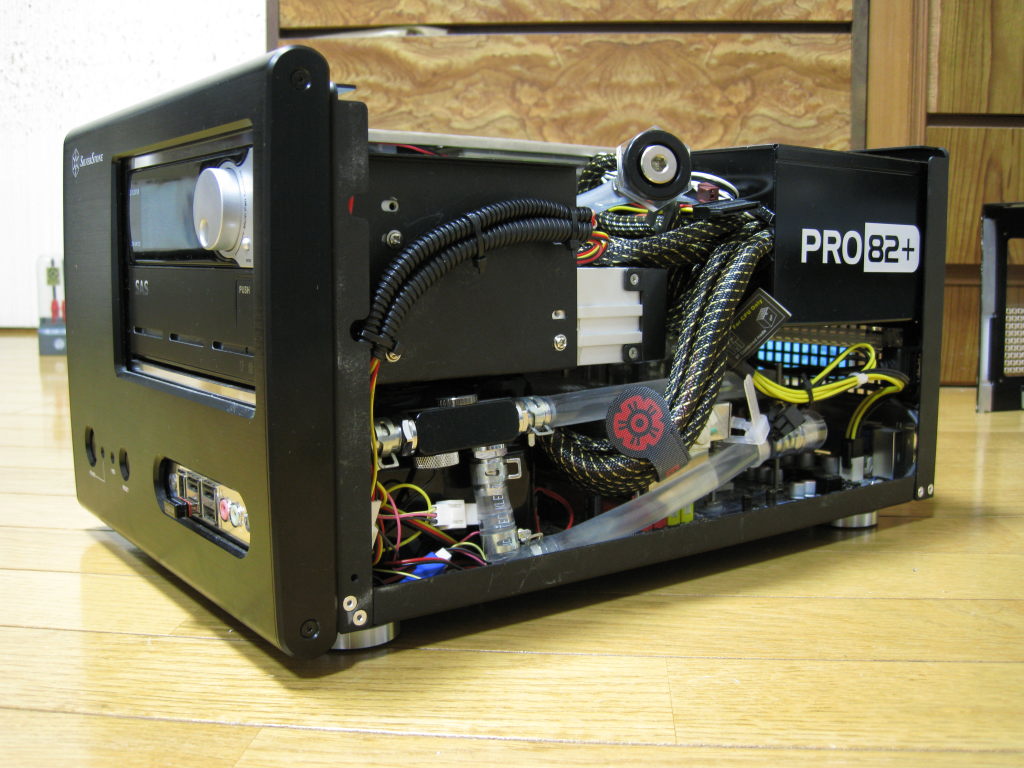

変則構造の小型ケースでCPU周辺のスペースが限られるため、水冷化することで高TDPのCPUを無理なく冷やせるようにしてみた。

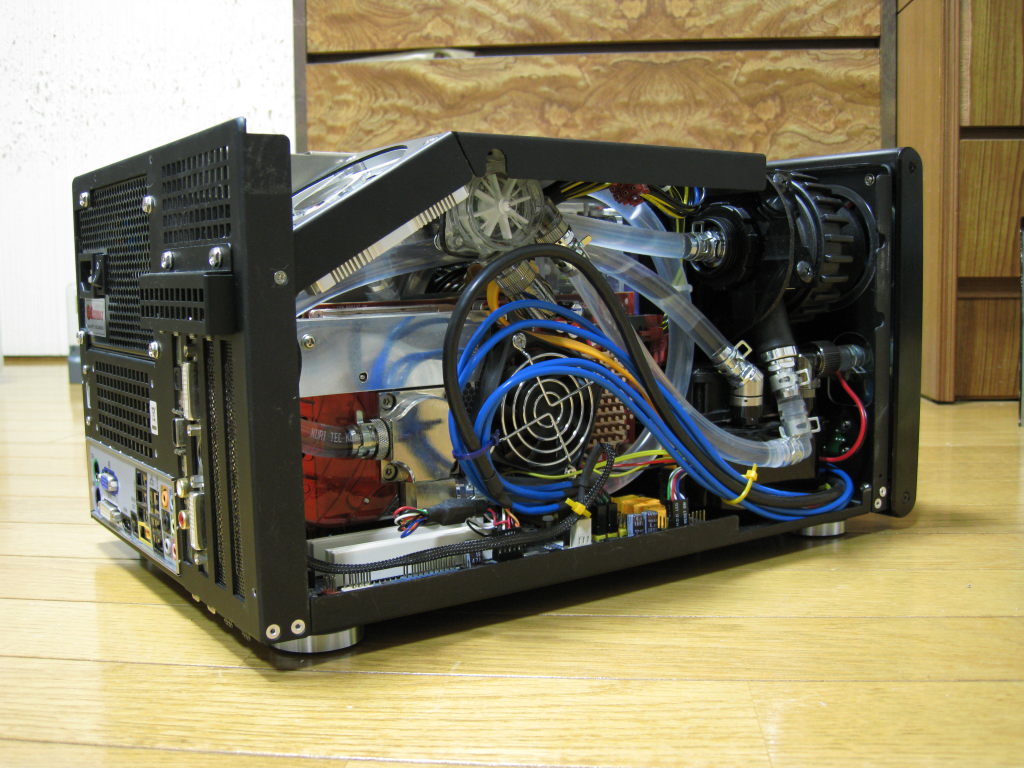

小型ケースだと、パーツの配置もそうですが、意外と配管が難儀です。チューブは思うほど自在には曲げられないので、エルボ等の収まりを十分考慮する必要があります。

blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。

blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。

構成

パーツ名	商品名
CPU	Phenom 9750(TDP125W)
M/B	Gigabyte GA-MA78GM-S2H rev1.0
メモリ	UMAX Pulsar
VGA	Sapphire AMD ATI Radeon HD4850 GDDR3 512MB
ｹｰｽ	SilverStone SSST-SG01B-W
電源	Enermax EPR425AWT
ラジエーター	HW Labs BlackIce GTX-M184 Scythe Gentle Typhoon D0925C12B3AP-14 プルx2
CPUヘッド	Danger Den TDX Universal Top
Chipsetヘッド	Alphacool NexXxos NBXS Silver Northbridge
VGAヘッド	Alphacool NexXxos GP3X
ポンプ	Laing D-4 Basic
リザーバ	Alphacool repack-cooling Mini Slot-In 3.5" UV

吸気口です。インシュレータの高さ分10mm程度が床面との間に確保されます。
とりあえずこれで十分そう。

5インチオープンベイとファンとの間隔は約5mmと、エアフロスペースに余裕がないため、フレームカットして少しでも抵抗を減らそうとしています。
内部排気のため、ケース内温度は高くなりがち。
ポンプの逃げのためにケース加工してますが、素直にDDC-1やDP-600Nといった小型ポンプを使うのがスマートでしょう。

稼動状況

ラジエータファンを1800rpmにセットしてテスト。

測定ツール	CPU,GPU:AMD OverDrive 水温:Zalman ZM-MFC2/V2JP(ファンコン)
室温	28℃

通常運用では何の不安もありませんが、さすがにOCには向かなさそうです。
