Cisco機器を複数購入したことによって、いちいち設定したりするのにコンソールケーブルを差し替えるのは面倒。
また、外出先から設定の勉強をしたいと思ったときに、自宅のVPN環境からコンソール接続して利用したい。
そんな要望から、以下のような環境を構築することを目指した。
#VPN接続環境下のPC
（W2kPro.）にUSBハブを増設して、複数台のCiscoのコンソールポートを接続し、同時使用する。
#コンソール操作は
、PCのターミナルコンソールを使用する。
#PC自体の操作は
、VNCを使用してVPN接続経由で遠隔操作する。
VPN接続環境、2.および3.については、実施済みであった。
1．においては、USBハブ、USB-RS232C変換、RS232CｰRJ45変換、各種ケーブルが必要となる。
USBハブは、4ポートのセルフパワー/バスパワー兼用のものを￥2480で購入。
（エレコム社製U2H-TAP1410SBK)
USB-RS232C変換は、秋月電商で￥1200のUSB-RS232C変換ケーブルをCisco機器分購入。（今のところは2台分）
以上で、PCからUSB＞USBハブ（4ポート）＞RS232C（Dsub9ピン）までの経路が確保できた。
あとは、Cisco製品のコンソールポートがRJ45ポートであることから、RS232C（Dsub9ピン）ｰRJ45コネクタの変換が必要になる。
そこで、千石電商にてRS232C（Dsub9ピン）ｰRJ45変換コネクタを見つけて購入した。ちなみに1個620円。

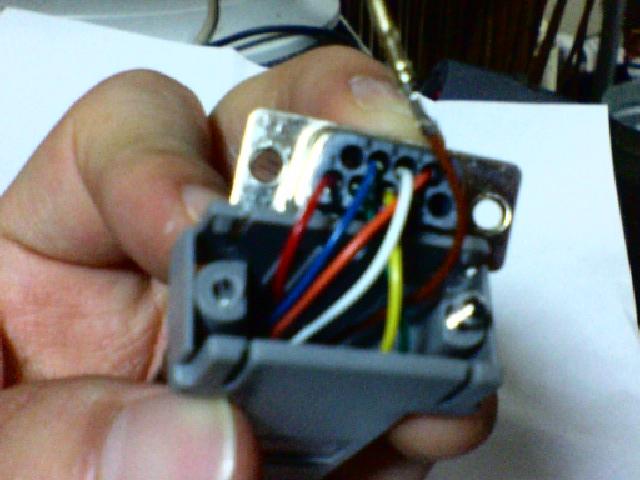

このコネクタは、RJ45のピンにつながった線があらかじめ出ており、RS232C側の用途に合わせて配線する（工具フリーで）組立キットみたいなもの。
