2510pのSSDへの換装方法

合計： - 今日: - /昨日: -

SSDへの換装は全く難しくありませんが、一応PCの精密部品をいじるので、基本的なことですが電源やバッテリーなどは通電しない状態で作業する必要があります。電子部品は静電気に弱いので、触る前には何か身近の金属に触れて放電を忘れないように。また端子などを手の脂で汚したりするとマイナートラブルの元ですのでその点は気をつけたほうが良いです。必要な工具は小さめのプラスドライバーです。

---

電源を取り外し、2510pを裏返しにする。

部品の取り外しを行うので、当然WindowsはシャットダウンしてしてACアダプターは外します。

---

バッテリーを取り外す

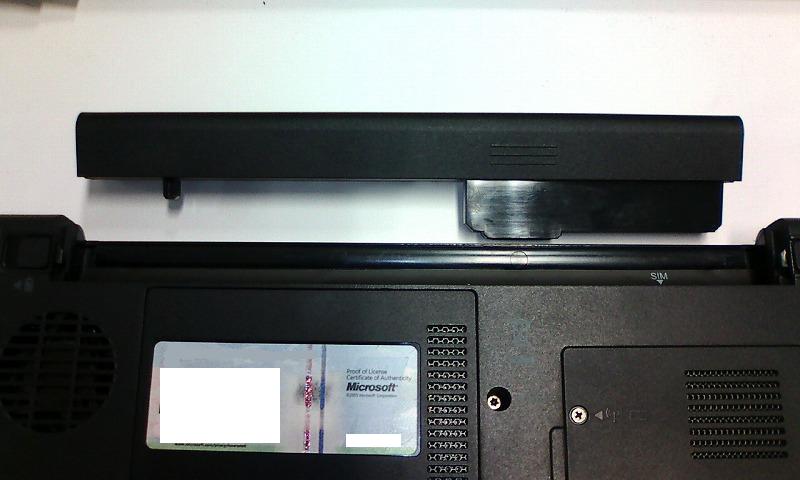

不慮の事故を防止するためバッテリーも取り外します。レバーで簡単に外れます。

---

HDDカバーを取り外す

小さめのプラスドライバーでディスクドライブ部のカバーを取り外します。

---

HDDを取り外す

矢印で示した部分のネジを、プラスドライバーで取り外します。小さいので筐体内に落とさないよう注意

---

コネクタとHDD取り付け金具を取り外す

コネクタを外します。若干硬いので薄いフィルム状のケーブルを断線させないよう慎重に上に外してください。
ドライバーなどでこじらないほうがいいです。取り付けブラケットは簡単に外れます。

---

HDDを取り外す

コネクタと金具が外れればHDDを外すことができます。
裏面はこのようになってます。ここではまだHDDケーブルが付いています。

---

HDDケーブルの取り外し方法を確認

ケーブルはコネクタについている小さな黒いレバーにより圧着するように接続されています。
これがZIFと呼ばれる接続方法で、この黒いレバーを起こす事でケーブルは簡単に取り外せます。

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (06_MK8009_LIF_Before_remove.jpg)

---

ZIF接続レバーの引き起こし

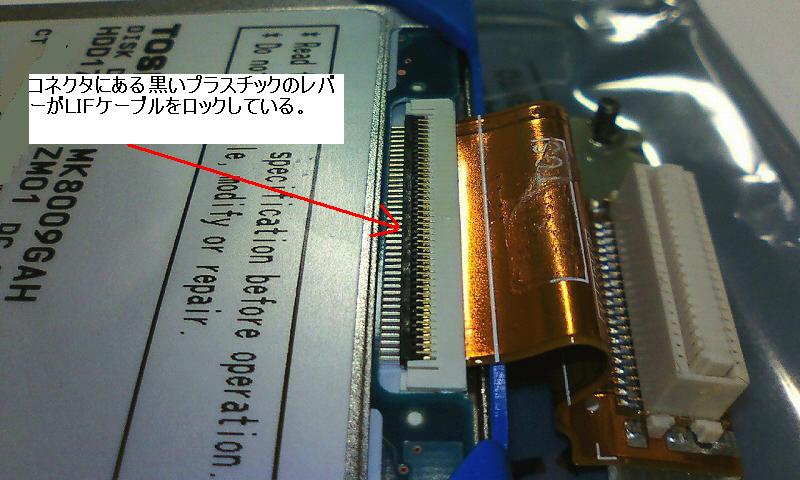

黒いレバーを引き起こします。手の爪でも起こせると思います。
細いマイナスドライバーを使うのも一手ですが、ケーブルに傷つく可能性もありますのでおすすめしません。
レバーは力はほとんどいりません。

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (07_MK8009_LIF_After_remove.jpg)

---

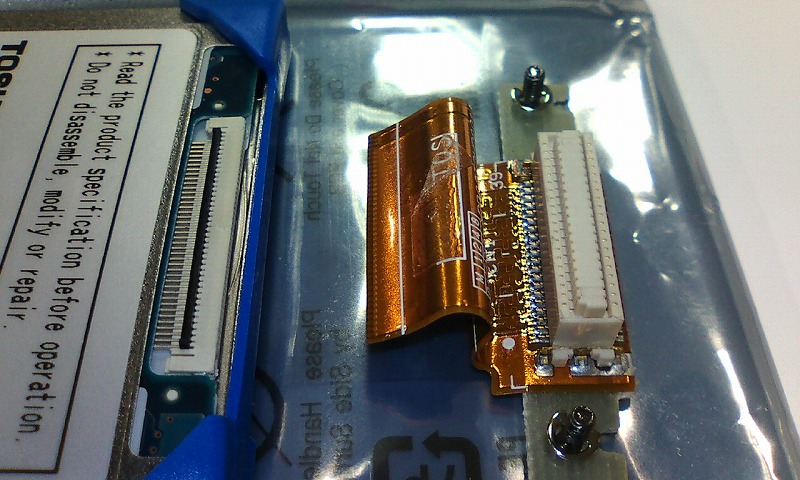

HDDケーブルの取り外し

ZIFレバーを起こせば、簡単にケーブルが引き抜けるはずです。フィルムケーブルの端子部分に手の脂などが付かないように注意

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (08_MK8009_CONNECTOR_removed.jpg)

---

HDDケーブルのSSDへの取り付け準備

SSDを用意し、図の方向にLIFケーブルを挿します。SSDの向きを間違えないように。SSDのZIFレバーは起こしておきます。

---

HDDケーブルのSSDへの取り付け

ZIFレバーは起こした状態でLIFケーブルをしっかりと深く挿します。ケーブルに白線があるのでそこがSSD筐体の端っことツライチになるぐらいまで刺さるはずです。ケーブルを折り曲げたりしないよう注意してください。

---

HDDケーブルのロック

SSDのZIFレバーをロックします。手の爪で簡単にできるはずです。

---

保護緩衝材のSSDへの取り付け

青いゴムカバーをHDDから移植します。まあSSDなんで無くてもいいとは思いますが、つけたほうが収まりは良いかと思います。
2510pにはこの向きで取り付けます。

---

2510pへののSSDの取り付け

SSDを2510pに収めます。それほど無理なく収まるはずです。

---

HDDコネクタの取り付け準備

LIFケーブルは長いので折りたたむ必要があります。折癖がついていると思うので大丈夫だと思いますが、コネクタに挟み込んだりしないように慎重に。

---

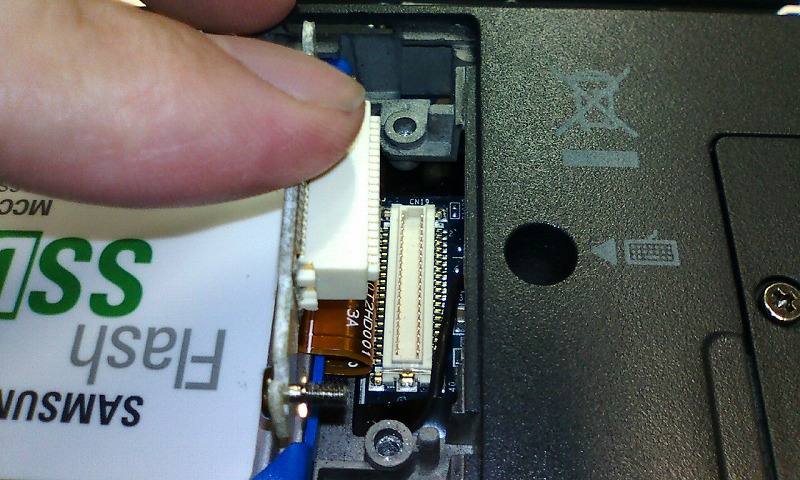

HDDコネクタの取り付け

HDDコネクタを挿します。ちょっと硬いですが手でしっかり押し込みます。

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (15_SSD_connector_in.jpg)

---

最終取り付け

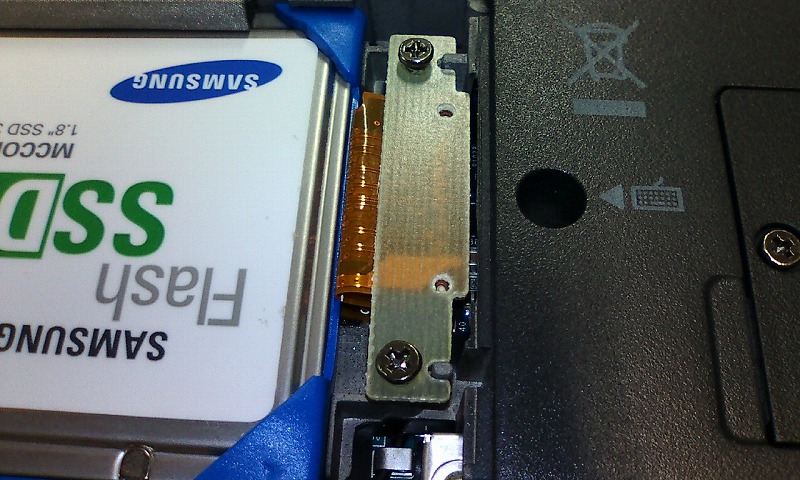

コネクタ部のネジと、ブラケットのネジを元のとおり取り付けます。
あとはHDD蓋の取り付けと、バッテリーを元に戻して完了です。
最初のブート時にはBIOSに入りSSDが認識されることを確認してください。

後はCDなどからXPを通常通りインストールすれば完了です。インストールもSSDだと早いですよ～
