シリアル通信 ガイガーロガー
仕様
| 動作確認OS |
XP sp3, VISTA-32 sp2, 7-32, 7-64 sp1 |
| 通信機能 |
GeigerNT675 に対応 |
| 通信方式 |
RS232Cシリアル 9600bps 8ビット パリティ無し ストップビット1 |
| データ取得 |
1秒毎にデータ取得 |
| 計算方式 |
ユーザーが設定した時間での移動平均（リアルタイム） |
| 表示 |
平均CPMグラフ表示、本体電源投入からの積算、cpm、uSv/h |
| スケジュール |
CSVファイル形式でのログ自動保存、外部アプリケーション連携 |
リリース情報
基本的な使い方
- ダウンロードしたzipファイルを解凍して、任意の場所に置きます。
- 「GeigerLoggerS.ini」ファイルをメモ帳で開き設定します。→iniファイルの設定方法
- 「GeigerLoggerS.exe」を実行します。
- ガイガーをつなげたシリアルポートを選択し、「接続」ボタンを押します。
- ガイガー本体の設定をします。→本体の設定方法
- 実行ファイルと同じフォルダに自動的にログが保存されます。→csvファイルの形式
- 最小化でトレイに格納されます。
※レジストリは使用しておりません。アンインストールはフォルダを削除してください。
iniファイルの設定
iniファイル自体はテキストです。メモ帳等、テキストエディタで編集することができます。
基本的には開けば分かるようにしています。
iniファイルは接続したときに読み込まれますので、設定を変更したときは接続しなおしてください。
※アプリケーション情報は書き換える必要はありません。終了したときの状態を自動的に記録したものです。
アプリケーション情報
| Window |
終了時のウィンドウ位置 |
| Port |
使用したシリアルポート番号 |
グラフ設定
| BackGround |
線量計算をするときに減算するバックグラウンドCPMを指定します。環境との差を出す場合に使用します。デフォルトは0cpmです。 |
| Coefficient |
1cpmあたりの変換係数を設定します。係数の計算の仕方は 「係数はPCアプリでは変更できそうですが単品動作は？」を参照してください。 |
| AverageMinute |
移動平均を確定する時間を分単位で設定します。デフォルトは1分です。 |
| ViewMinute |
グラフ表示幅を設定します。デフォルトは2分です。 |
| YStep |
縦軸の目盛の単位を設定します。デフォルトは10cpmです。 |
スケジュール設定
| Save |
AverageMinute項目で設定した時間毎にCSVファイルへの自動保存を行います。 0=しない 1=する デフォルトは1です。 |
| Folder |
CSVファイルの保存フォルダを指定します。デフォルトは(.\Log)です。 |
| Omission |
保存時に重複項目の省略します。 0=しない 1=する 省略したデータ形式の出力になります。デフォルトは0です。 |
| Execute |
スケジュール処理をしたい外部アプリケーションを指定します。自動保存が有効な場合は保存後に実行します。 |

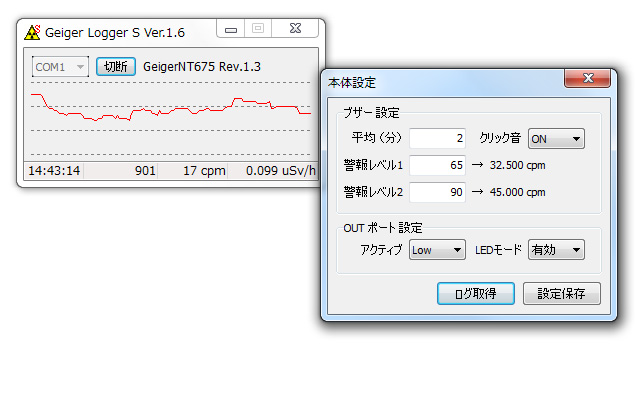

本体の設定とログ取得
- ガイガーカウンタに接続していることを確認します。
- 「切断」ボタンの右の名称をクリックします。
- 設定ダイアログが開きます。
- 設定が終了したら「設定保存」ボタンを押します。
平均の設定
本体の移動平均の時間を設定します。
クリック音の設定
検出時の音のON/OFFを切り替えられます。警報には影響を与えません。
ブザー設定
OUTポート設定
OUTポートの出力設定を行います。
アクティブHighかアクティブLowかを選ぶことができます。
また、LEDモードの設定もここで行います。
ログの取得
本体に記録してあるログデータを取り出し、省略設定の時は
省略されたcsv形式でファイルに保存します。
日時は取り出した日の0：00からになります。
より高度な使い方
GeigerLoggerSは外部アプリケーションと連携することにより、自由度が飛躍的に高まります。
サンプルとして単一csvファイルに書き出しや、Twitterに投稿するプログラムを添付していますが、
外部アプリケーション次第では、メールやFTPなどで転送したり別の特定サイトに投稿することも可能でしょう。
→
外部アプリとの連携方法
CSV（カンマ区切り）ファイルの構造
データをカンマ(",")で区切って並べたファイル形式で、Excel等から読み込むことができます。
データの並び
[日付],[時刻],[積算カウント],[カウント],[警報レベル1],[警報レベル2],[平均CPM],[バックグラウンドCPM],[変換係数],[線量(μSv/h)]
実際のデータ
2011/10/09,12:37,21756,19,0,0,19,0,0.00585,0.111
2011/10/09,12:38,21775,24,0,0,24,0,0.00585,0.140
2011/10/09,12:39,21799,19,0,0,19,0,0.00585,0.111
省略設定にした場合のデータ
2011/10/09,12:37,21756,19,0,0,19,0,0.00585,0.111
,12:38,21775,24,,,24,,,0.140
,12:39,21799,19,,,19,,,0.111
最終更新：2011年11月21日 16:31
GeigerLoggerS_16.zip
