SRAMを参考に

SRAMを参考にCPLDの回路を組んでみた。
今回は書き込みのみとした。また、外部から
SPIでデータを取り込みそのデータをSRAMに
書き込むという形にしてある。
ＰＩＣ－ＳＰＩバス-ＣＰＬＤ－ＳＲＡＭ

プログラム

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;

---- Uncomment the following library declaration if instantiating
---- any Xilinx primitives in this code.
--library UNISIM;
--use UNISIM.VComponents.all;

entity book is
	port(
	--spi transfer
	sclk:in std_logic;
	sin:in std_logic;
	sout:out std_logic;
	--sram control
	we:out std_logic;--pull up
	oe:out std_logic;--pull up
	cs:out std_logic;--pull up
	--sram data
	data:inout std_logic_vector(0 to 7);
	--sram address
	add: out std_logic_vector(14 downto 0));
end book;

architecture Behavioral of book is
	signal I:std_logic_vector(2 downto 0):="111";
	signal in_data:std_logic_vector(7 downto 0);
	signal cmd: std_logic_vector(7 downto 0);
	signal in_add:std_logic_vector(14 downto 0):="111111111111111";
	begin

	--spi transfer(get)
	process (sclk)
	begin
		if sclk'event and sclk='0' then
			if I="010" then
			cs<='1';
			oe<='1';
			in_add<=in_add+1;--address increment
			elsif I="100" then--cs asert
			cs<='0';--sram control possible
			elsif I="111" then--start writeing
			oe<='0';--out enable
			data<=in_data;--data set
			end if;
		I<=I+1;
		in_data<=in_data(6 downto 0) & sin;--shift register
		end if;
	end process;
	add<=in_add;--内部registerとsramのaddressを接続

end Behavioral;

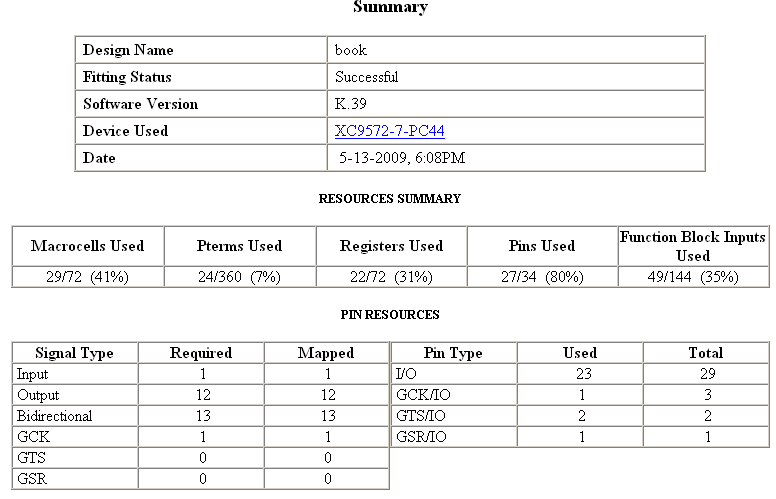

これで結果は
今回はまだ使っていないweやspi_outのピン、コマンド用の 領域も用意してあるのでこの部分は完成時とほぼ同じになっている。

波形

OEが下がった直後にSRAMに書き込みが起こると考えて見てください。
上３つがspi用のピンです。今回は、spi_outは使っていません。
次のweも未使用です。
次がoe,csでcsをlow西手からeoをlowにして、その瞬間に、データを
送りたいデータに入れ替えています。
