このカメラで撮影した画像を見ると、明るい部分の横に大きく影が出来ています。

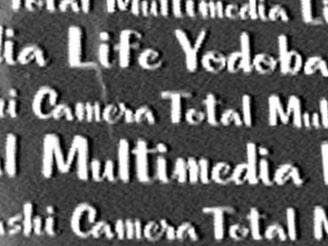

デフォルトの画像

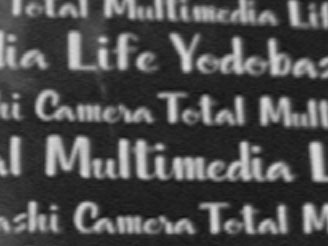

改造後の画像

画像処理を行っている人なら気付くかもしれませんが、シャープフィルタ(ハイパスフィルタ)を掛けすぎた画像に良く似ています。
実際その通りで、内部回路にあるはずのローパスフィルタが省略されているのが原因のようです。

簡易的には、出力のビデオ信号に並列にコンデンサを入れることで、この影を消すことが出来ます。
海外で改造を行っている方は、そのような改造を行っていました。

ただ、ビデオ信号そのものにローパスフィルタを掛けると、映像信号以外の同期信号などにも影響が出ます。
とは言っても、特に画像の乱れなどはこちらでは確認できませんでしたが。

ですが、せっかくなのでメーカー指定の場所にローパスフィルタを入れて、映像にのみ適用することにします。

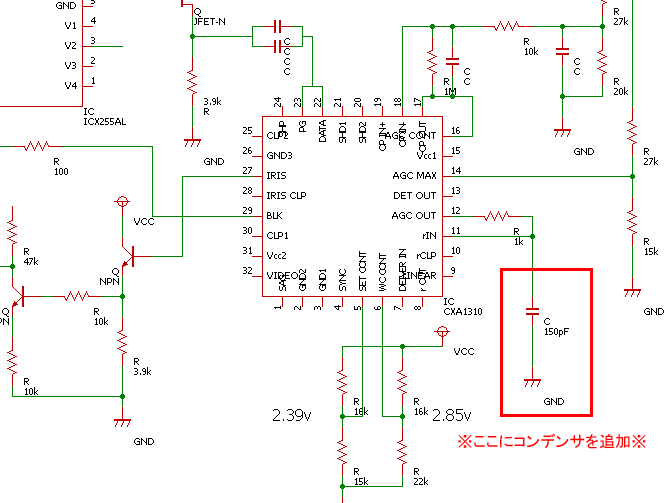

改造自体は簡単で、図の位置にコンデンサを一つ追加するだけです。

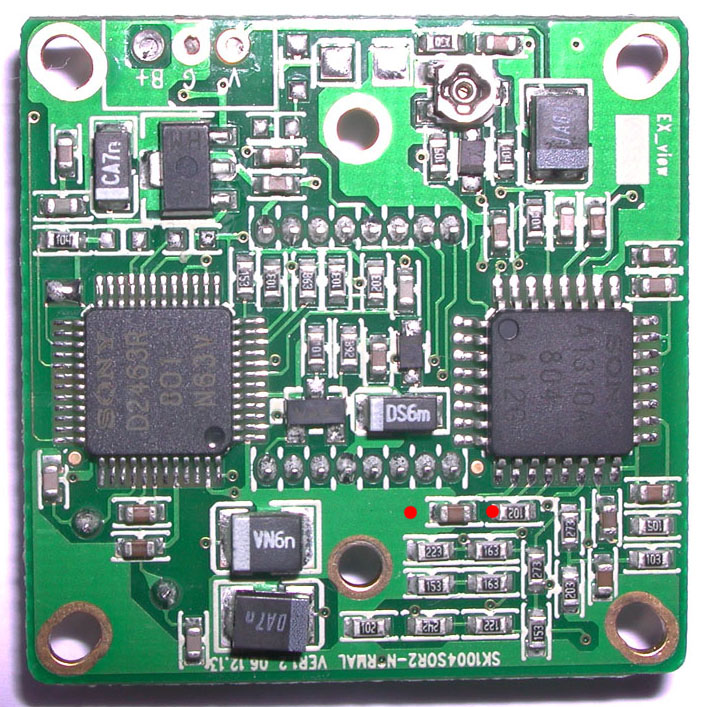

赤い点のところに接続します。GND側はどこでもかまいません。

これで、明るい部分の横にある影を消すことが出来ます。

.
